Зачем нужны эжекторы и что это такое?

Для многих домовладельцев становится проблемой организация автономного водоснабжения из-за большой глубины котлована.

Что такое эжектор

Уже с восьми метров начинаются проблемы. Для насосных станций с эжекторами возможности такие же, как и для высокопроизводительных насосов. Использование глубоких пружин требует использования мощных погружных насосов, которые дороги.

Для чего используются эжекторы? Чтобы не тратить деньги на дорогие модели. Не менее эффективно решить проблему можно с помощью недорогих насосных станций с эжекторами. При этом стоимость модернизации минимальна. Кроме того, вы можете улучшить систему локальным способом или приобрести изначально разработанный для этого комплекс.

Принцип работы

Все эжекторы для насосных станций работают по одной схеме. За основу взят принцип Бернулли. В соответствии с ним, если течение ускоряется, то в зоне перед точкой, в которой задано ускорение, образуется зона разрежения. Давление внутри него ниже, поэтому возникает эффект втягивания. Если мы добавим его к потоку, создаваемому насосной станцией, результатом этой модернизации станет повышение производительности.

Устройство

Независимо от типа устройства, эжекторный насос состоит из:

  • отсек всасывания;
  • полость смешивания;
  • диффузор;
  • сходящаяся трубка.

Принцип работы заключается в том, что жидкость выталкивается из сопла (патрубка) с большой скоростью. Вытекание воды вызывает появление пониженного давления внутри рабочей камеры, засасывающей жидкость. Цикл непрерывно повторяется для поддержания постоянного давления в трубопроводе.

Виды эжекторов по месту установки

Покупая эжектор для оборудования насосной станции, учитывайте, что такое устройство может быть встроенным и внешним. Устройство и принцип работы этих двух типов эжекторов практически одинаковы, отличия только в месте их установки. Встроенные эжекторы можно разместить внутри корпуса насоса или установить в непосредственной близости от него. Встроенный эжекторный насос имеет несколько преимуществ, в том числе:

  • минимум места, необходимого для установки;
  • хорошая защита эжектора от загрязнения;
  • нет необходимости устанавливать дополнительные фильтры для защиты эжектора от нерастворимых примесей, содержащихся в перекачиваемой жидкости.

Центробежный насос со встроенным эжектором

При этом следует учитывать, что встроенные эжекторы демонстрируют высокую эффективность, если их использовать для откачки воды из источников небольшой глубины — до 10 метров. Еще один существенный недостаток насосных станций со встроенными эжекторами — они издают достаточно громкий шум при работе, поэтому их рекомендуется размещать в отдельном помещении или в кессоне водоносного горизонта. Также следует учитывать, что эжекторное устройство такого типа требует применения более мощного электродвигателя, приводящего в движение сам насосный агрегат.

Выносной (или внешний) эжектор, как следует из названия, устанавливается на некотором расстоянии от насоса и может быть довольно большим и достигать расстояния до пятидесяти метров. Выносные эжекторы обычно размещаются непосредственно в скважине и подключаются к системе через рециркуляционную трубу. Насосная станция с удаленным эжектором также требует использования отдельного резервуара для хранения. Этот бак необходим для обеспечения постоянного наличия воды для рециркуляции. Наличие такого бака также позволяет снизить нагрузку на насос с выносным эжектором и уменьшить количество энергии, необходимое для его работы.

Внешний эжекционный насос

Использование эжекторов выносного типа, КПД которых несколько ниже, чем у интегрированных устройств, позволяет откачивать жидкую среду из скважин значительной глубины. Кроме того, если создается насосная станция с внешним эжектором, ее нельзя располагать в непосредственной близости от колодца, а устанавливать на расстоянии от источника водозабора, которое может составлять от 20 до 40 метров

При этом важно, чтобы расположение насосного оборудования на таком значительном удалении от скважины не влияло на эффективность его работы

Как сделать эжектор самостоятельно

Когда штатная насосная станция при работе перестает всасывать воду из-за опускания водоема, ее можно опустить, выкопав в земле яму необходимой глубины — других способов увеличить глубину всасывания нет. Самодельный эжектор по какому-либо чертежу делать, покупать и устанавливать бесполезно — деталь нельзя соединять с корпусом, имеющим один вход для напорного трубопровода вместо двух необходимых для работы эжекторного блока.

Если вы купили эжекторную насосную станцию ​​и агрегат утерян или сломался, вы можете сделать эжектор своими руками из деталей сантехники и арматуры.

Аналогичная конструктивная схема представлена ​​на рис.8, основными ее составляющими являются:

  • Футболка (1). Деталь служит для соединения входных патрубков для двух водных потоков и одновременно является камерой, в которой они смешиваются с передачей кинетической энергии транспортируемой. На выходе тройника вместо диффузора устанавливается переходная втулка для подключения напорного трубопровода.
  • Подключение (2). Деталь заменяет форсунку в стандартной модели и предназначена для ускорения потока оборотной воды. На этапе установки выберите длину ограничения таким образом, чтобы исходящий поток от него находился на центральной оси транспортируемого.
  • Уголки (6, 7). Угол 7, необходимый для подсоединения рециркуляционной трубы и установки эжектора в вертикальное положение, имеет уменьшенный внутренний диаметр, так как обратный поток всегда подается в эжектор по трубе с сечением меньшим, чем сечение под давлением.
  • Уголок (5) Через эту деталь вода из источника попадает в эжектор, гайка на конце предназначена для фиксации водяного фильтра.
  • Адаптер (4). Деталь нужна для подключения напорного трубопровода, входящего в насосную станцию.

Перед сборкой отшлифуйте шестигранную часть конусообразного фитинга, укоротите ее до нужной длины или удлините с помощью отрезка трубы ПВХ. Далее собирается вся конструкция, сначала прикручивая штуцер, затем оставшиеся детали заделывая резьбовые соединения полотном, сантехнической проволокой, ФУМ-лентой.

эжектор для насосной станции своими руками

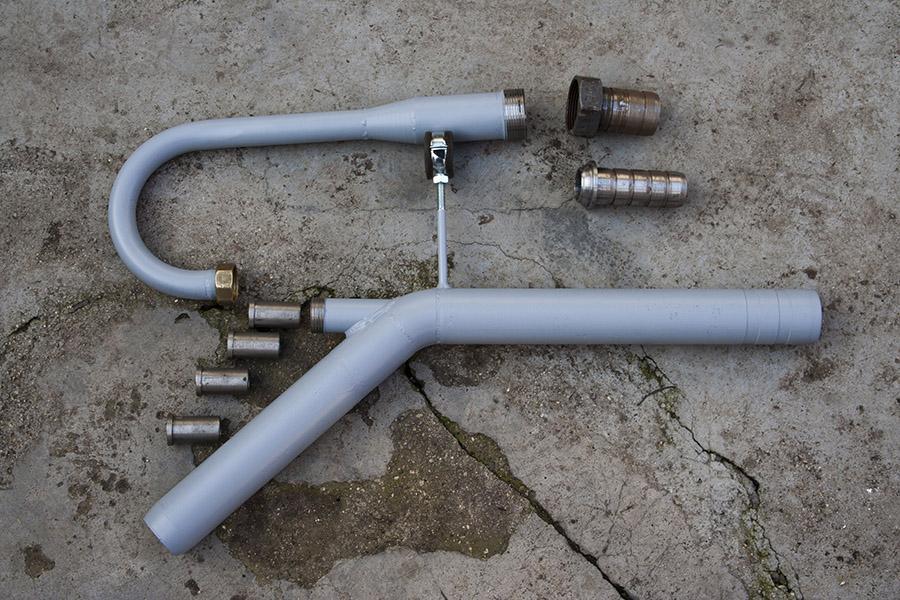

Рис. 8 Самодельный эжектор

Водонасосные станции для индивидуального водоснабжения со встроенным или выносным эжектором для увеличения глубины всасывания редко используются в быту из-за очень низкого КПД около 15%. Приобретение таких устройств целесообразно в тех случаях, когда уровень грунтовых вод с большой вероятностью может временно опуститься ниже предельно допустимой отметки 9, но в силу различных обстоятельств: большие объемы водозабора, засуха, частое заиливание источника с понижением на уровне воды.

Конструктивные особенности и принцип действия

Конструктивными элементами внешнего эжектора для насоса являются:

  • камеру, в которую всасывается перекачиваемая среда;
  • смесительный узел;
  • диффузор;
  • сопло с конусным поперечным сечением.

Устройство дистанционного выброса

Устройство дистанционного выброса

Как работает эжектор? Как было сказано выше, такое устройство работает по принципу Бернулли: при увеличении расхода жидкой или газообразной среды вокруг него образуется область с низким давлением, что способствует появлению эффекта разрежения.

Если форма трубы и скорость потока выбраны правильно, воздух или жидкость будут втягиваться в патрубок, расположенный в ограничиваемой части

Если форма трубы и скорость потока выбраны правильно, воздух или жидкость будут втягиваться в патрубок, расположенный в ограничиваемой части

Итак, принцип работы насосной станции, оснащенной эжекторным устройством, следующий:

  • Перекачиваемая эжекторной группой жидкая среда поступает в последнюю через сопло, сечение которого меньше диаметра входного патрубка.
  • Проходя в камеру смесителя через сопло уменьшающегося диаметра, поток жидкой среды приобретает значительное ускорение, что способствует образованию в этой камере области пониженного давления.
  • Из-за появления эффекта вакуума в эжекторе смесителя в камеру втягивается жидкая среда с более высоким давлением.

Если вы решили оборудовать насосную станцию ​​таким устройством, как эжектор, учтите, что перекачиваемая жидкая среда попадает в нее не из колодца или колодца, а от насоса. В этом случае сам эжектор расположен таким образом, что часть жидкости, которая была откачана из колодца или колодца насосом, возвращается в смесительную камеру через сужающееся сопло. Кинетическая энергия потока жидкости, поступающего в камеру смешения эжектора через его сопло, передается массе жидкой среды, всасываемой насосом из скважины или скважины, обеспечивая тем самым постоянное ускорение его движения по линии входа. Часть потока жидкости, перекачиваемая насосной станцией с эжектором, попадает в рециркуляционный трубопровод, а остальная часть — в систему водоснабжения, обслуживаемую этой станцией.

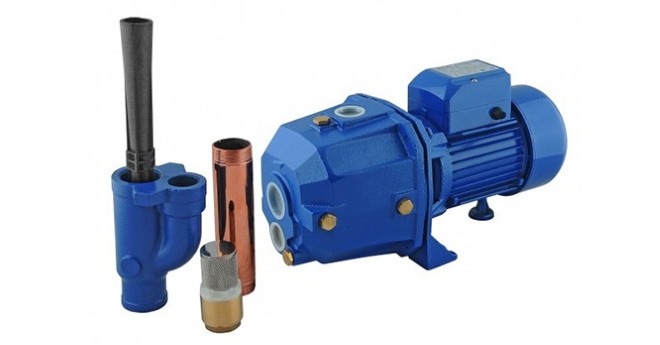

Подключение насоса с внешним эжектором

Подключение насоса с внешним эжектором

Поняв, как работает насосная станция, оснащенная эжектором, вы поймете, что для подъема воды на поверхность и подачи ее по трубопроводу требуется меньше энергии. Таким образом, это не только увеличивает эффективность использования насосного оборудования, но и увеличивает глубину, с которой жидкая среда может быть перекачана. Также при использовании эжектора, который самостоятельно всасывает жидкость, насос защищен от работы на холостом ходу.

Устройство насосной станции с эжектором предусматривает наличие в ее оборудовании крана, установленного на рециркуляционной трубе. С помощью такого клапана, регулирующего поток жидкости, поступающей в сопло эжектора, можно управлять работой этого устройства.

Подключение

В случае внутреннего эжектора, если он включен в конструкцию самого насоса, установка системы не сильно отличается от установки насоса без эжектора. Достаточно подключить трубопровод от скважины к всасывающему патрубку насоса и оборудовать напорный трубопровод сопутствующим оборудованием в виде гидроаккумулятора и автоматики, которые будут контролировать работу системы.

Для насосов с внутренним эжектором, в которых он закреплен отдельно, а также для систем с внешним эжектором добавлены две дополнительные ступени:

  • Прокладывается дополнительная труба для рециркуляции от напорного трубопровода насосной станции к входу эжектора. От него к всасывающему патрубку подсоединяется магистральный патрубок.
  • К заборнику эжектора подсоединяется патрубок с обратным клапаном и фильтром грубой очистки для забора воды из скважины.

При необходимости в линию рециркуляции устанавливается клапан для регулирования. Это особенно выгодно, если уровень воды в колодце намного выше, чем рассчитана насосная станция. Есть возможность снизить давление в эжекторе и тем самым повысить давление в системе водоснабжения. Некоторые модели имеют встроенный клапан для этой настройки. Его расположение и способ регулировки см. В инструкции к оборудованию.

Насосная станция со встроенным эжектором

В каких случаях нужен эжектор

Прежде чем взяться за вопрос, что такое эжектор, следует выяснить, для чего предназначена насосная станция, им оснащенная. Фактически, эжектор (или эжекторный насос) — это устройство, в котором энергия движения среды, движущейся с высокой скоростью, передается другой среде. Таким образом, в эжекторной насосной станции принцип работы основан на законе Бернулли: если в сужающемся участке трубопровода создается пониженное давление одной среды, это приведет к втягиванию другой среды в формат потока и ее переносу с точки всасывания.

Всем хорошо известно: чем глубже источник, тем труднее вывести воду из него на поверхность. Как правило, если глубина источника больше семи метров, то обычный поверхностный насос уже с трудом выполняет свои функции. Конечно, для решения такой задачи можно использовать более эффективный погружной насос, но лучше пойти другим путем и купить эжектор для наземной насосной станции, значительно улучшив характеристики используемого оборудования.


Внешний эжектор для погружения в кабину

За счет использования насосной станции с эжектором давление жидкости в магистральном трубопроводе увеличивается, при этом используется энергия быстрого потока жидкой среды, протекающей через его отдельный патрубок. Эжекторы, как правило, работают в паре со струйными насосами: водоструйные, жидкая ртуть, пары ртути и паромасляные.

Эжектор для насосной станции особенно актуален, если необходимо увеличить мощность станции с уже установленным или планируемым к установке поверхностным насосом. В таких случаях установка эжектора позволяет увеличить глубину забора воды из резервуара до 20-40 метров.

Обзор и работа насосной станции с внешним эжектором

Особенности и назначение

Насосное устройство с инжектором — это особый тип насоса, предназначенный для автономного водоснабжения загородного дома или дачи. Насос подходит для подъема воды с большой глубины из различных типов гидротехнических сооружений (колодцы, колодцы), различных открытых резервуаров, резервуаров для хранения и различных резервуаров.

В насосной станции может быть установлен нагнетательный или эжекторный насос. Основные различия между ними мы рассмотрим позже. Для бытовых нужд больше подходят ТНВД. Дело в том, что при отличной производительности они потребляют минимум электроэнергии.

Среди достоинств этих агрегатов стоит выделить следующие:

  • Простота и доступность установки. Установить агрегат можно самостоятельно без помощи специалистов.
  • Такое оборудование полностью безопасно.
  • Эти агрегаты могут поднимать воду со значительной глубины, в отличие от традиционных погружных насосов.
  • Устройство можно использовать для решения бытовых задач и перекачки воды для водоснабжения частного дома.
  • Узел впрыска имеет высокий КПД.
  • Более низкое потребление энергии означает более низкие эксплуатационные расходы.

Нагнетательные насосы предназначены для подъема воды со значительной глубины. Этот агрегат может перекачивать воду с глубины 25 м, поэтому их можно использовать для подъема жидкостей не только из открытых колодцев и резервуаров, но и из скважин. Если вы хотите качать воду из скважин глубиной более 25 м, вы можете выбрать более мощные насосно-нагнетательные станции.

Правила эксплуатации

Срок службы насоса или станции, оснащенной эжектором, напрямую зависит от соблюдения правил эксплуатации .Что такое эжектор в насосной станции

  • необходимо соблюдать основные технические моменты, начиная с установки эжектора. Глубина источника и мощность насоса должны быть правильно соотнесены. И уже исходя из этих параметров определяет место расположения эжекторной установки.
  • Нет смысла ставить эжектор в линию на маломощный насос, который с трудом справляется с подъемом воды из более глубокого колодца или колодца. Такое инженерное решение — лучший выбор для забора воды из поливных емкостей или неглубоких колодцев глубиной до 10 метров.
  • Для скважин глубиной более десяти метров необходим мощный высокопроизводительный насос (эжектор можно установить рядом со скважиной, в кессонной камере). А чтобы поднять воду с глубины от 15 до 40 метров, необходимо внутри колодца разместить эжектор, опуская его в воду.
  • Для всех поверхностных насосов чрезвычайно важно расположение внешнего погружного эжектора. Чтобы уберечь оборудование от поломок и продлить срок службы, трубы, ведущие на поверхность от эжектора, необходимо располагать строго вертикально. При несоблюдении этого правила монтажа в трубопровод может попасть воздух, что резко снизит эффективность системы и в ближайшее время приведет к выходу насоса из строя.
  • Наиболее продуктивной считается глубина до 20 метров. Хотя экстракторы традиционно опускаются ниже. Однако эффективность в такой системе водоснабжения хозяев не порадует. С увеличением глубины работа насоса ухудшается, и даже самый грамотно спроектированный эжектор не может обойтись без него.

Что такое эжектор в насосной станции
Обман клиентов при строительстве колодца — очень распространенное занятие в Российской Федерации. Осторожно!

Об одном из крупнейших месторождений России вы можете прочитать в нашей интересной статье .

Один из наиболее интересных и в то же время неизвестных широкой публике полимер описан в материале по ссылке http://greenologia.ru/othody/sinteticheskie/nefteprodukty/polimery/polietilenovyj-vosk.html.

Что такое эжектор в насосной станции
Обязательное обслуживание включает регулярное измерение давления в водопроводе. Если не установлен
специальный датчик, манометр можно использовать для измерения давления в автомобильных шинах. Для этого откручивается защитная крышка на гидроаккумуляторе.

Для повышения давления в системе и обеспечения ее эффективной работы автомобильный насос нагнетает воздух под кожух гидроаккумулятора, между резиновым грушей и металлическим корпусом. Давление обязательно контролируется датчиком — он должен соответствовать паспорту продукта.

Разновидности эжекторов

Эжекторные насосы бывают паровыми, пароструйными и газовыми. Общий принцип их действия идентичен. Но устройство работает по-разному. Насос с паровым эжектором предназначен для откачки газообразных сред из замкнутого объема. Можно удерживать давление на отрицательном уровне, выпуская окружающую среду. Область применения — промышленность.

Пароструйная конструкция предназначена для работы с газообразными жидкостями и жидкостями. Отличие работы эжекторного устройства этого типа заключается в том, что пар, проходящий через сопло с большой скоростью, всасывает с собой перекачиваемую среду. Учитывая высокую производительность, сфера применения этих устройств — срочная перекачка воды, например, на корабле.

Газовый тип — отдельная категория эжекторов. Устройства работают со сжатым газом, который, смешиваясь с перекачиваемой средой, направляется в диффузор для торможения. После прохождения смесь вытесняется через отверстие форсунки. Эти устройства в основном предназначены для газовой промышленности.

Встроенные модели

Чтобы понять, что такое эжектор, необходимо рассмотреть классификацию этих устройств по месту установки. Интегрированные модели являются частью дизайна, а точнее, его частью. Эжектор может быть закреплен на самом насосе или рядом с ним на единой раме. Установка состоит из крепления агрегата к основанию и подключения сил

Схема работает, когда вода поднимается с глубины 10 метров. Точные параметры указаны в технической документации. Рекомендуется установка вне дома. Это может быть котлован, в котором устанавливается перемычка, или отдельная постройка. Это связано с повышенным шумом и вибрациями. Если это невозможно, рассматривается следующий тип установки.

Выносные модели

В этом случае в контур необходимо интегрировать дополнительный резервуар для перекачивания жидкости. Яма должна быть достаточно большой, чтобы вместить две трубы. В этом случае производительность снизится на треть из-за уменьшения диаметра всасывающего патрубка. Вам также понадобится отдельная линия подачи воздуха.

Но при такой конфигурации в аспирации создается зона разрежения, позволяющая поднимать жидкость с отметки более 50 метров. В этом случае расстояние от колодца до потребителя может быть более 40 метров. В этом случае насосную станцию ​​можно установить внутри дома. Это может быть подвал, котельная, кладовая и так далее

Отличие от инжектора

Хотя оба устройства работают в струйном режиме, принцип их действия разительно отличается. Назначение механизмов такое же. Подайте жидкость или газ наверх.

Но эжекторный насос для забора воды из источника обеспечивает активный рециркуляционный поток с огромной энергией. Жидкости для смешивания поднимаются вверх, одновременно создавая эффект самовсасывания.

Инжектор насосной станции работает иначе. Внутри происходит сжатие газов или жидкостей. А рост происходит просто из-за давления.

Порядок монтажа эжектора

Как уже было сказано, установка эжектора, встроенного в насос, особых проблем не представляет, так как устройство уже находится в корпусе устройства. Поверхностный насос просто подключается к водопроводу с одной стороны и к водопроводу с другой.

При использовании в составе насосной станции насос подключается к гидроаккумулятору через специальный штуцер на пять выходов. Кроме того, насос необходимо будет подключить к контактам реле давления, чтобы обеспечить автоматическое включение и выключение.
Эжектор для насосной станции: принцип работы и правила установки

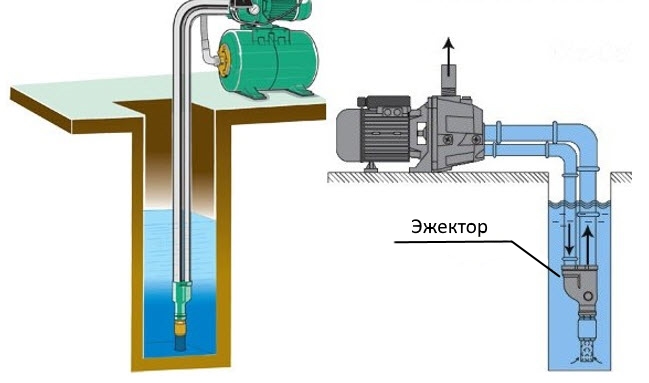

На данной схеме наглядно показан порядок подключения выносного эжектора к насосной станции с указанием мест установки всех необходимых компонентов

Перед включением поверхностного насоса обязательно заполните его водой через заливное отверстие. Такое оборудование без воды включить невозможно, они могут перегореть. Если насос установлен правильно, эжектор будет работать без перебоев.

Но установка выносного выталкивателя осуществляется по более сложной схеме. Для начала потребуется установить шланг, который обеспечит обратный поток воды из бачка в эжектор. На впускной части эжектора установлен обратный клапан. Сзади следует разместить сетчатый фильтр, который защитит устройство от засорения.

Над рециркуляционной трубой необходимо установить регулирующий клапан, чтобы регулировать количество воды, направляемой в эжектор. Этот узел не является обязательным, но он может значительно улучшить ситуацию с напором воды в доме. Чем меньше воды возвращается в эжектор, тем больше ее остается для домашней сантехники.

Таким образом можно влиять на давление воды в водопроводе. Если он отсутствует, слегка поверните обратный клапан на обратной линии. Если давление слишком велико и создает ненужную нагрузку на систему водоснабжения, имеет смысл направить в эжектор больше воды, чтобы повысить эффективность насосного оборудования.

Некоторые промышленные модели эжекторов уже оснащены этой системой регулирования. В инструкции, прилагаемой к устройству, обычно подробно описывается процедура настройки работы эжектора.

Эжекторные насосы

Процедура подключения эжектора как автономного устройства состоит из двух этапов:

  1. Укладывается дополнительная труба по всем правилам, которые были взяты за основу при монтаже трубопровода для водоснабжения. Для подачи перекачиваемой среды требуется дополнительный шланг.
  2. Подсоединение шланга к всасывающему устройству. Необходимо установить фильтр грубой очистки и обратный патрубок. Рекомендуется установить клапан для регулирования работы системы.

Клапан необходим, если уровень воды в колодце выше, чем рассчитан насос. В этом случае поток выхлопных газов можно регулировать.

Изготовление эжектора и его подключение к насосному оборудованию

Разобравшись, что такое эжектор и изучив принцип его работы, вы поймете, что это простое устройство можно сделать своими руками. Зачем делать эжектор своими руками, если его можно без проблем купить? Речь идет о экономии. Найти конструкции, с помощью которых можно самостоятельно изготовить такое устройство, не представляет особых проблем, а для его изготовления не требуются дорогостоящие расходные материалы и сложное оборудование.

Как сделать эжектор и подключить его к помпе? Для этого необходимо приготовить следующие компоненты:

  • майка женская;
  • союз;
  • суставы, локти и другие соединительные элементы.

Аксессуары для самодельного эжектора

Эжектор изготавливается по следующему алгоритму.

  1. В нижнюю часть тройника ввинчивается штуцер, причем делается это так, чтобы узкое сопло последнего находилось внутри тройника, но не выступало с его тыльной стороны. Расстояние от конца узкого патрубка до верхнего конца тройника должно составлять примерно два-три миллиметра. Если ниппель слишком длинный, то конец его узкого соска шлифуют, если он короткий — увеличивают с помощью полимерной трубки.
  2. В верхнюю часть тройника ввинчивается переходник с внешней резьбой, который будет подсоединен к всасывающей линии насоса.
  3. В нижнюю часть тройника ввинчивается угловой патрубок с уже установленным штуцером, который будет соединен с рециркуляционной трубкой эжектора.
  4. В боковой патрубок тройника ввинчивается также угловой патрубок, к которому при помощи клещевого хомута подключается водопроводная труба из колодца.
  5. Самодельная сборка эжектора

Все резьбовые соединения, выполняемые при изготовлении самодельного выбрасывателя, должны быть герметичными, что обеспечивается применением ленты ФУМ. На трубе, по которой будет забираться вода из источника, необходимо разместить обратный клапан и сетчатый фильтр, который защитит эжектор от засорения. В качестве труб, с помощью которых эжектор будет подключаться к насосу и накопительной емкости, обеспечивающей рециркуляцию воды в системе, можно выбрать как металлопластиковые, так и полиэтиленовые изделия. Во втором варианте для установки требуются не клещи-зажимы, а специальные обжимные элементы.

После выполнения всех необходимых подключений в колодец ставится самодельный эжектор и вся трубопроводная система заполняется водой. Только после этого можно произвести первый пуск насосной станции.

Собственноручная сборка эжектора

Для изготовления простейшего эжекционного устройства вам понадобится сантехническая фурнитура, которая всегда под рукой или в продаже — рубашка с внутренней резьбой, стыками и загибами.

Основной элемент — неравномерный тройник, в нижнюю часть которого вставлен ниппель с внешней резьбой. При установке фитинга нужно следить, чтобы он не доходил до верхнего края тройника на 2-3 мм. Для этого при необходимости его модифицируют распилом или наращивают полиэтиленовой трубой. Фитинг будет играть роль форсунки, поэтому разрежение в Т-образном корпусе и давление воды на выходе зависят от точности его установки.

К верхней части тройника через переходник подсоединяется полиэтиленовая труба для подачи воды в систему. На резьбе нижней части, помимо штуцера, установлен отвод для подачи оборотной воды от насоса. Для забора воды из колодца или колодца используется боковой тройник с полиэтиленовой трубой, соединенной через выходное отверстие. Его диаметр должен быть меньше основного отверстия штуцера.

Что касается габаритов, то для изготовления эжектора, подающего воду в небольшой дом или дачу, достаточно будет использовать тройник из «с боковым штуцером из» и внутренний штуцер диаметром 12 мм.

Порядок подключения труб

Для соединения с соседними элементами системы можно использовать полиэтиленовые или металлопластиковые трубы. Трубка, соединяемая с боковым патрубком с установленным обратным клапаном и фильтром, должна иметь длину, достаточную для погружения в колодец, она фиксируется в первую очередь.

Трубопровод рециркуляции подсоединяется к нижнему концу устройства с помощью узкого штуцера, соединенного с резервуаром для воды и необходимого для создания обратного потока.

Верхняя часть эжектора соединена трубопроводом с поверхностным насосом, на этом завершается сборка самодельной эжекторной установки.

Что нужно учесть при подключении?

Эжекторный вакуумный насос (независимо от того, является ли он удаленным или встроенным эжекторным насосом) должен быть установлен с соблюдением всех рекомендаций (они есть в инструкциях для конкретной модели устройства).

Например, после выпускного патрубка необходимо установить обратный клапан. Это предотвратит работу агрегата на холостом ходу. Всасывающая вода труба должна располагаться на глубине не менее 1 м. Диаметр колодца, напротив, должен быть не менее 12 см в диаметре.

Если вы купили для помпы дорогой эжектор, тоже можно его доработать — установить автоматику. Это автоматизирует работу системы, а также может значительно продлить срок эксплуатации вашего агрегата.

Поверхностный насос с внешним эжектором, а также насос с внутренним эжектором монтируются с помощью двух дополнительных манипуляций:

  1. Для рециркуляции необходимо установить на трубу специальную прокладку. Он простирается от эжектора до напорной трубки. Затем к всасывающему патрубку оборудования подключается эжектор для насоса.
  2. Патрубок — водяной фильтр, как и обратный кран, необходимо таким же образом монтировать на всасывающей трубе эжектора.

    Подключение эжекторного насоса

При необходимости описанная выше система рециркуляции также оснащается краской для красителя. Это необходимо, если вода в колодце находится на уровне, значительно превышающем тот уровень, на который рассчитано оборудование.

Напор воды на эжекторе можно регулировать, увеличивая давление в системе водоснабжения. Есть даже устройства с «мелкими» деталями для настройки этого параметра. Обычно эта деталь подробно объясняется в документации на агрегат.

Стартовый запуск и дальнейшая эксплуатация

Первоначальный пуск насосной станции рекомендуется проводить по следующей схеме:

  1. Залить воду в насос через специальное отверстие.
  2. Закройте кран, по которому вода поступает от насосной станции в водопровод.
  3. Включите насос примерно на 10-20 секунд и сразу выключите.
  4. Откройте кран и удалите часть воздуха из системы.
  5. Повторите кратковременный цикл включения / выключения насоса в сочетании с продувкой воздухом, пока трубопровод не заполнится водой.
  6. Снова включите насос.
  7. Подождите, пока аккумулятор не заполнится и насос автоматически отключится.
  8. Откройте любой водопроводный кран.
  9. Дождитесь выхода воды из гидроаккумулятора и включения насоса в автоматическом режиме.

Если при запуске системы с эжектором вода не текла, возможно, воздух каким-то образом ушел в трубы или первоначальное заполнение водой было выполнено неправильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его там нет, воду просто выльют в колодец, а трубы останутся пустыми.

Эти моменты следует учитывать при использовании насосной станции с эжектором, которая запускается после длительного хранения. Немедленно проверяется обратный клапан, целостность труб и герметичность соединений.

Нижнее сопло эжектора, через которое всасывается вода, необходимо защитить от загрязнения с помощью фильтра грубой очистки (+)

Если все в порядке и вода не течет, то необходимо проверить напряжение, подаваемое на насосную станцию. Если он слишком низкий, насос просто не может работать на полную мощность. Оборудование должно быть включено нормально, и проблема исчезнет.

Если эжектор нужен для улучшения давления воды в системе, а не для увеличения глубины забора воды, то можно использовать самодельную модель эжектора, описанную выше.

Но его необязательно погружать в воду, его можно поставить в удобном месте рядом с поверхностным насосом. В этом случае эжектор будет работать так же, как и модель интегрированного промышленного производства.

Устройство и виды станций

Насосные станции могут оснащаться эжектором двумя способами. В первом он конструктивно является частью насоса и является внутренним. Во втором случае он реализован как отдельный внешний узел. Выбор компоновки зависит от требований насосной станции.

Насосные станции со встроенным эжектором

Эжекторная насосная станция

Насосная станция со встроенным эжектором — это комплект оборудования, изначально предназначенный для выполнения работ в определенных условиях. Основными параметрами, которые учитываются при выборе, являются мощность и производительность. Первая характеристика указывает на способность поддерживать давление в системе, а также на способность удерживать столб воды и переносить жидкость на расстояние по горизонтальному трубопроводу.

Вторая особенность — производительность. Это количество перекачиваемой жидкости за единицу времени. Этот параметр не может быть выше дебита скважины. Если речь идет о покупке насосной станции со встроенным эжектором, то в технической документации указываются общие характеристики вывода. Это означает, что никаких дополнительных расчетов не потребуется.

Оборудование подключается согласно прилагаемой инструкции. Шланги фиксируются прилагаемыми хомутами. Трубопровод предполагает резьбовое соединение. Главное, предусмотреть место для установки, чтобы дождь и мороз не повредили систему. Для этого делают кессон или строят отдельное здание. Навес подходит только для дачи, не предназначенной для круглогодичного проживания.

Манометр устанавливается в качестве дополнительного оборудования к эжекторной насосной станции, если он не поставляется производителем. Благодаря этому устройству можно контролировать давление в трубопроводе. Разумеется, его устанавливают на выходе со станции. Если глубина колодца от 15 до 40 метров, специалисты рекомендуют установить поверхностный насос с выносным эжектором.

Выбор: встроенный или внешний?

В зависимости от места установки различают удаленные и встроенные эжекторы. В конструктивных особенностях этих устройств большой разницы нет, но расположение эжектора все же несколько влияет как на установку насосной станции, так и на ее работу.

Поэтому продольные эжекторы обычно размещают внутри корпуса насоса или в непосредственной близости от него. В результате эжектор занимает минимум места и его не нужно устанавливать отдельно, достаточно выполнить обычный монтаж насосной станции или самого насоса.

К тому же эжектор, расположенный в корпусе, надежно защищен от загрязнения. Всасывание вакуума и возвратной воды происходит непосредственно в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры для защиты эжектора от засорения илом или частицами песка.

Удаленный выталкиватель
Выносной эжектор для насосной станции установить сложнее, чем комнатную модель, но этот вариант создает гораздо меньший шумовой эффект

Однако следует помнить, что такая модель демонстрирует максимальную эффективность на малых глубинах, до 10 метров. Насосы со встроенным эжектором предназначены для таких относительно неглубоких источников, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

Следовательно, этих характеристик достаточно, чтобы использовать воду не только для бытовых нужд, но и для орошения или других хозяйственных операций. Другой проблемой является повышенный уровень шума, поскольку звуковой эффект воды, проходящей через эжектор, усиливает вибрацию работающего насоса.

Если вы решили установить насос со встроенным эжектором, вам нужно будет уделить особое внимание звукоизоляции. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например в отдельном здании или колодце.

Электродвигатель для насоса с эжектором должен быть мощнее аналогичной модели без эжектора.

На некотором расстоянии от насоса устанавливается выносной или внешний эжектор, и это расстояние может быть довольно значительным — 20-40 метров, некоторые специалисты даже считают приемлемым показатель 50 метров. Таким образом, удаленный эжектор можно разместить прямо в источнике воды, например, в колодце.

Цель использования эжектора в водопроводе с насосной станцией
Внешний эжектор не увеличивает производительность насоса настолько, насколько он предназначен для увеличения глубины всасывания воды из источника, которая может достигать 20-45 м

Разумеется, шум от работы эжектора, установленного глубоко под землей, больше не будет беспокоить жителей дома. Однако этот тип устройства должен быть подключен к системе через рециркуляционную трубу, по которой вода будет возвращаться в эжектор.

Чем больше глубина установки устройства, тем длиннее трубу придется опускать в колодец или колодец.

наличие еще одной трубы в колодце лучше предусмотреть еще на этапе проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет забираться вода для рециркуляции.

Такой бак позволяет снизить нагрузку на поверхностный насос, сэкономив электроэнергию. Стоит отметить, что КПД внешнего эжектора несколько ниже, чем у моделей, встроенных в насос, однако возможность значительного увеличения глубины всасывания заставляет смириться с этим недостатком.

При использовании внешнего эжектора нет необходимости размещать насосную станцию ​​непосредственно возле источника воды. Его легко установить в подвале жилого дома. Расстояние от источника может варьироваться в пределах 20-40 метров, это не повлияет на работу насосного оборудования.



Оцените статью
Блог про металлопрокат
