Как сделать насос своими руками — пошаговое описание создания простейшего устройства для откачки воды (90 фото и видео)

Водяной насос

Чтобы сделать самый простой и полезный агрегат для работы в саду или огороде, вам потребуются:

• Трубы и шланги.
• Горлышки бутылок с пробкой.
• Канцелярский нож.

Изготовление водяного насоса:

• В пробке тонкое уплотнение. С краев нужно убрать полосу 2 мм, оставить небольшой участок толщиной 3 мм. В результате у вас получится круг с выступающим лепестком.
• В центре крышки нужно просверлить отверстие диаметром 1 сантиметр. Вставьте вырезанную прокладку на место и прикрутите горловину. В результате горлышко должно прижать лепесток к крышке.
• Полученный клапан необходимо установить в шток-трубу. К нему прикреплена юбка из вырезанной бутылки.
• С другой стороны подсоединяется сливной шланг.

Изготовленное таким образом устройство позволит избавиться от мусора на участке.

Создание эрлифта

Откачка воды из водоемов и подземных источников может быть организована без использования штатного насосного оборудования. Для этого понадобится оригинальное устройство под названием эрлифт. Чтобы сделать такую ​​простую, но достаточно эффективную водяную помпу своими руками, вам понадобятся две трубы разного диаметра, одна из которых будет подавать сжатый воздух, а другая будет качать воду и обычный воздушный компрессор.

Принцип работы пневмоподъемного насоса

Принцип эрлифта, изобретенного 200 лет назад, заключается в следующем. Если поместить в столб воды две трубы, в одну из которых подается сжатый воздух, это приведет к образованию смеси жидкости и пузырьков. Эта смесь, имеющая плотность ниже, чем у воды, начнет подниматься по второй трубе.

Чтобы увидеть, как работает такой водяной насос, вы можете провести простой эксперимент, вставив две трубки в бутылку с водой, одна из которых подключена к аквариумному компрессору, работающему от маломощного двигателя. Когда компрессор включен, вода начнет вытекать из второй трубки. КПД такого водяного насоса, как правило, не превышает 70%, он напрямую зависит от нескольких параметров: расхода воздуха, глубины погружения и общей высоты, на которую необходимо поднять перекачиваемую воду.

Конструкция #6 – американский или спиральный тип

Спиральный насос использует энергию речного потока. Для работы должны быть соблюдены минимальные требования: глубина — не менее 30 см, скорость потока — не менее 1,5 м / с.

Опция 1

• шланг 50мм;
• несколько хомутов по диаметру трубы;
• всасывание — труба ПВХ диаметром 150 мм;
• колесо;
• трубчатый редуктор.

Основная сложность в таком насосе — это трубный редуктор. Его можно найти в списанных транспортных средствах для утилизации отходов или получить от заводского оборудования.

Крыльчатка подключена к насосу для большей эффективности

Вода забирается из водозабора и спиралей, создавая в системе необходимое давление. Высота подъема зависит от текущей скорости и глубины захвата.

Вариант 2

• шланг 12мм (5);
• бочка пластиковая 50 см, длина 90 см (7);
• пена (4);
• крыльчатка (3);
• муфта шарнира (2);

Вырежьте впускное отверстие в нижней части ствола. Необходимо плотно уложить спиральную трубку внутрь ствола и подсоединить ее к муфте втулки.

Внутри ствола труба укладывается плотно, прижимается к стенкам полосой. Ствол может быть металлическим с вспененными поплавками

Для придания плавучести внутренней части удилища необходимо приклеить поролоновые поплавки. Наконец прикрутите крыльчатку.

Помпа

Классическая схема помпы, которая уже несколько десятилетий используется во многих деревнях и поселках без водопровода.

Простота конструкции позволяет использовать его в неблагополучных районах без дополнительных затрат. Отличный вариант участка с колодцем.

Вам потребуются следующие компоненты:

• Труба ПВХ диаметром 5 см с заглушкой и кранами.
• Обратные клапаны 0,5 2 шт.
• Трубка PPR диаметром 2,4 см.
• Резиновые прокладки и несколько пар болтов с гайкой 6-8 мм.
• Дополнительные детали.

Сделаем помпу.

Чтобы конструкция работала, необходимо обеспечить надежность и герметичность конструкции. Ручка соединена с поршнем, который создает давление в рабочей камере. Под воздействием повышенного давления вода проходит через два клапана и попадает на отвод. Если не гарантировать надежность корпуса и герметичность прокладки, усилия будут напрасны

Насос с прямым изливом

Такой насос значительно облегчит процесс переливания воды из колодца. Его преимущества заключаются в следующем:

• высокая скорость создания;
• бюджетный.

Как самому сделать этот вакуумный насос? Подготовить:

• Труба ПВХ с фитингом и двумя заглушками диаметром 5 см;
• Труба ППР с изгибом диаметром 2,4 см;
• кусок резины 5 * 5 * 0,4см;
• обратный клапан диаметром 1,5 см;
• силиконовый контейнер объемом 0,33 л;
• зажим;
• фиксация.

Разберем мастер-класс «Изготовление водяного насоса своими руками»:

Собираем обратный клапан, используя в качестве исходного материала заглушку 5 см, для этого просверливаем отверстия соответствующего размера по ее периметру. В центральной части просверливаем отверстие под заклепку.

Вставьте внутрь резиновый кружок 5 см. Вытяните заготовку с помощью заклепки.

Конструкция #9 – водяной насос из компрессора

Если вы уже пробурили скважину, у вас есть воздушный компрессор, не спешите покупать водяной насос. Его с успехом заменит конструктивно простой авиатранспортный аппарат.

Необходимые материалы:

• носик трубка д. 20-30мм.;
• воздушный шланг 10-20мм.;

Принцип работы помпы очень прост. В отводной трубе необходимо просверлить отверстие, они должны располагаться ближе ко дну. Отверстие должно быть в 2-2,5 раза больше диаметра воздушной трубки. Осталось вставить воздушный шланг и подать давление воздуха.

Один из самых эффективных и простых насосов, он не забивается и не собирается за 5 минут

КПД такого насоса зависит от высоты уровня воды, глубины бака, мощности компрессора (производительности). КПД составляет около 70%.

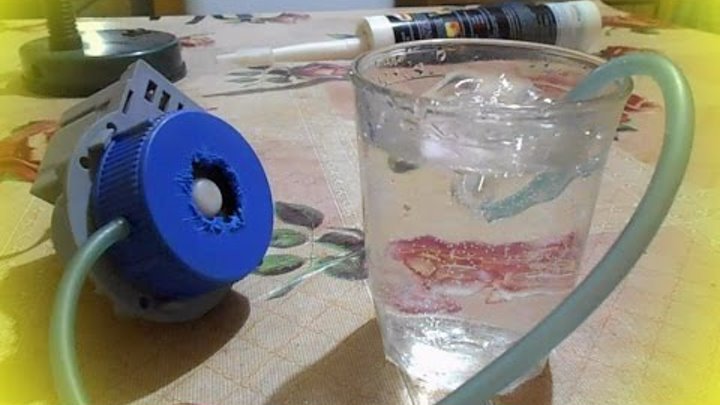

Конструкция #8 — устройство из стиральной машины

Часто в хозяйстве остаются части или даже целые единицы старых вещей. Центробежный насос можно снять с уже ненужной стиральной машины. Этот насос идеально подходит для перекачивания воды с глубины до 2 метров.

Необходимые материалы:

• центробежный насос от стиральной машины;
• лепестковый клапан от стиральной машины или самодельный;
• колпачок, крышка от бутылки;
• шланг;
• желателен изолирующий трансформатор.

Если используется готовый клапан от стиральной машины, его необходимо заменить. Отверстие необходимо закрыть, например, крышкой от бутылки.

Лепестковый клапан подключается к трубе и опускается в яму или колодец. Подсоедините другой конец трубки к насосу.

Для того, чтобы система заработала, необходимо залить водой трубу с вентилем и сам насос. Осталось подключить трансформатор и насос готов к работе.

Вариант № 2. Простая ручная помпа своими руками

В данном руководстве мы приведем пример ручной насосной системы, которую можно взять за основу при создании стационарной насосной станции на скважине или колодце.

А — Классическая схема ручного насоса. Б — вариант самодельной помпы из пластиковых труб. Схема устройства: 1 — впускной патрубок; 2 — обратный клапан; 3 — поршень; 4 — обратный клапан; 5 — склад; 6 — шток, совмещенный с патрубком; 7 — нагнетательный насос

Для работы нам понадобятся:

1. Труба канализационная ПВХ 50 мм с кранами, заглушками и уплотнительными манжетами — 1 м.
2. Клапан обратный 1/2 «- 2 шт.
3. Труба канализационная ППР Ø 24 мм.
4. Резина, пары болт / гайка с шайбами ​​Ø 6–8 мм.
5. Хомуты, втулки, хомуты монтажные, другие детали гидравлики*.

* Конструкция насоса может быть изменена в зависимости от наличия запасных частей.

Способ 1. Слив через ручку

Эта модель самая простая из отечественных — вода поднимается по штоку поршня, который сделан из трубы PPR и выходит сверху.

Рукав:

1. Режем трубу Ø 50 мм длиной 650 мм — это основа для рукава.
2. Сделаем финальный лепестковый клапан. Для этого просверлите в дюбеле 8-10 отверстий Ø 5-6 мм и вырежьте круглый резиновый лоскут (3-4 мм) на диаметр 50 мм. Фиксируем заслонку в центре заглушки заклепкой или болтом (саморез не подойдет!). Лепестковый клапан готов.
3. Устанавливаем заглушку в трубу (гильзу) на герметик через прокладки и дополнительно фиксируем саморезами через стенку трубы.

Поршень

1. Устанавливаем обратный клапан в трубу ППР (700-800 мм). Это можно сделать «горячим» способом: нагреть конец трубы и вставить штуцер с вентилем, который должен пропускать воду в направлении трубы (шток поршня). Пока он горячий (пока он не остынет), закрепите соединение червячным выводом).
2. Головку поршня можно сделать из выхлопной трубы герметика на 330 мл, а точнее из ее носика. Для этого ее необходимо предварительно нагреть, вставить в рукав, чтобы голова приобрела идеальную форму и размер. Затем его необходимо подрезать и последовательно установить на обратном клапане с помощью внешнего резьбового соединения или «американской» накидной гайки».
3. Вставляем поршень в гильзу и делаем верхнюю крышку. Он не должен быть тугим, просто держите шток прямо.
4. Установите швабру 90 ° на свободный конец штока (трубки). В дальнейшем на обжатие ставится трубка.

Видео сборки ручного насоса:

Такой насос очень надежен, но не совсем удобен — точка выхода воды мобильна, к тому же расположена близко к оператору. Его можно немного модифицировать для удобства.

Способ 2. Боковой слив

В втулку должен быть включен тройник с коленом 35 °. Конструкция идентична первому варианту, но мы делаем большие отверстия в трубке штока поршня, не нарушая жесткости конструкции, либо используем шток штока. В этом случае вода будет течь в рукав и подниматься возвратным усилием оператора к выпускному отверстию.

Видео водонасосной станции с боковым сливом:

Основное преимущество описываемых насосов — невысокая стоимость готовой конструкции. Ремонт осуществляется за считанные минуты путем замены (или склейки) недорогих деталей.

Инструкция как изготовить ручной насос

Если нет возможности приобрести готовый прибор, то механический насос для перекачки воды можно сделать своими руками.

Конструкция №1 – практичный переливной насос

Сделать прибор можно из подручных материалов:

• садовый сливной шланг;
• Трубы ПВХ соответствующего диаметра;
• верх пластиковой бутылки — 2 шт.;

Руководство по сборке:

1. Снимите крышки с отрезанных частей пластиковых бутылок. Снимите резиновые уплотнители с крышек.
2. Прокладку вырезают так, чтобы ее диаметр был меньше окружности колпачка. В центре крышки проделано небольшое отверстие диаметром 9 мм.
3. Подготовленную пломбу вставляют в крышку, которая навинчивается на горлышко бутылки так, чтобы она плотно прижимала пломбу. Получается простой лепестковый клапан.
4. В клапан вставляется пластиковая трубка, к которой крепится верх второй бутылки. С противоположной стороны устанавливается труба.

Эта конструкция работает по принципу поступательных движений вверх и вниз, после чего вода через всасывающий клапан поднимается по трубе к изливу. Жидкость течет к потребителю самотеком.

Конструкция №2 – самодельная помпа для воды с изливом

Агрегат предназначен для перекачивания воды из водоисточника: неглубокого колодца, водоема, водоема и пруда.

Для выполнения работы вам потребуются:

• Труба канализационная диаметром 5 см, длина — 65 см — 1 шт.;
• Колено диаметром 2,4 см — 1 шт.;
• Заглушка диаметром 5 см — 1 шт.;
• Обратный клапан 0,5 дюйма — 2 шт.;
• Труба канализационная ППР диаметром 2,4 см — 1 шт.;
• Крепежные детали — гайки, болты, шурупы, шайбы (диаметр 8 мм);
• Хомут соединительный — 3 шт.;
• Резинка — 1 шт.;
• Зажим — 3 шт.;
• Герметик — 2 баллона (1 рабочий, другой пустой).

Руководство по сборке:

1. Реализация рукава с клапаном. Для этого используется заглушка диаметром 5 см, по периметру трубы просверливается 10 отверстий диаметром 5 мм. Из резины вырезают 4 круглых прокладки диаметром по 5 см. Прокладка фиксируется в центре крышки болтами.
2. Заглушка устанавливается в канализационную трубу одинакового диаметра и фиксируется герметиком на силиконовой основе и саморезами. Саморезы вкручиваются через основание втулки. Обратный клапан устанавливается в трубу PPR.
3. Наконечник использованного герметика срезается. Сам баллон немного нагревается и вставляется в рукав. Цилиндр установлен на обратном клапане по другую сторону стрелки. Остальная часть баллона обрезается и фиксируется гайкой.
4. Приготовление бульона. Длина стержня должна превышать длину готовой втулки на 55 см. В качестве стержня используется труба PPR. Нижняя часть штока слегка нагревается, после чего устанавливается на клапан. Стрелка на клапане указывает внутрь на штоке. Трубка плотно затягивается хомутом.
5. Окончательная сборка. В гильзу вставлен шток, в верхней части закреплена заглушка, а в нижней части закреплен метчик диаметром 2,4 см, который служит надежной ручной опорой. К собранной конструкции подключают шланг и проводят пробную откачку воды.

Современные ручные водяные насосы решают комплекс проблем, связанных с перекачкой воды на различные нужды. Правильный выбор такого оборудования определяется адекватностью его использования и основными техническими характеристиками.

Изготовление спирального гидравлического насоса

Для дачи или частного дома, в непосредственной близости от которого протекает река, можно сделать своими руками водяную помпу, внешне очень похожую на карусель (с принципом ее работы вы можете узнать в Интернете видео). Конструкция этого насоса основана на лопастном колесе, приводимом в движение движущимся речным потоком. Насосный агрегат в этом устройстве представляет собой спираль, состоящую из пластиковой трубки диаметром 50-75 мм, прикрепленную к колесу лопатками с помощью зажимов.

Спиральный гидравлический насос

Спиральный патрубок трубы, расположенный по внешнему контуру такой конструкции, снабжен ковшом-отсосом, который состоит из трубы большего диаметра — 150 мм. Внутренний патрубок спиральной конструкции соединен с переходной трубкой, которая расположена на уровне оси колеса с лопастями и жестко закреплена на неподвижном основании.

Трубный редуктор: ключевой компонент спирального насоса

Максимальная высота, на которую такой самодельный водяной насос сможет поднять перекачиваемую жидкую среду, будет зависеть от расстояния, пройденного всасывающим ведром этого устройства под водой. Принцип работы рассматриваемого водяного насоса основан на том, что при погружении всасывающего ковша в воду в спиральном трубопроводе образуется замкнутая система, состоящая из участков жидкой среды и полостей воздуха, в результате из которых перекачиваемая жидкая среда перемещается к центру спирали и поступает в трубный редуктор.

Стоимость такого насосного агрегата, для изготовления которого потребуются определенные знания и навыки, будет зависеть от того, во сколько вам обойдутся расходные материалы и технические устройства, использованные в его конструкции.

С помощью такого оригинального насосного оборудования можно организовать полноценный полив дачи или приусадебного участка летом без использования для этих целей электронасоса. Это сэкономит энергию.

Солнечный насос

Перед изготовлением теплового насоса необходимо приобрести следующие комплектующие:

• Сетка металлическая пустотелая.
• Баллон с пропан-бутановой смесью.
• Резиновая груша.

Принцип работы такого устройства предельно прост. Металлическая решетка заполнена газом и соединена с резиновой грушей. Груша помещается в емкость и трещины герметично закрываются. В резервуаре должны быть расположены два клапана, один на входе и один на выходе.

Под действием солнечной энергии газ расширяется в объеме, выталкивая воздух через выпускной клапан, что, в свою очередь, создает перепад давления в резервуаре для воды. Часть воды будет направлена ​​в ороситель над решеткой.

Под воздействием воды смесь остынет и уменьшится в объеме, в это время в емкости с грушей восстановится объем сжатого воздуха. Основным условием эксплуатации данной установки является ее расположение в солнечном месте.

Конструкция #7 – насос на энергии волн

Как следует из названия, эти насосы используют волновую энергию. Конечно, волны на озерах не такие уж большие, но насос работает круглосуточно и способен перекачивать до 20 кубометров в сутки.

Опция 1

Необходимые материалы:

• плавающий;
• гофрированная труба;
• два клапана;
• фиксирующий пост.

Поплавок представляет собой трубку, ствол, подбирается исходя из жесткости гофрированной трубки опытным путем.

Гофрированная труба может быть пластиковой или металлической. Вес ствола нужно подбирать экспериментально

В гофрированной трубе установлены два клапана, которые работают в одном направлении.

Когда поплавок опускается, гофрированная труба растягивается и в результате забирается вода. Когда поплавок поднимается, рябь сжимается и толкает воду вверх. Поэтому поплавок должен быть тяжелым и достаточно большим.

Вся конструкция жестко крепится к дереву.

Вариант 2

Эта конструкция отличается от первого варианта тем, что гофрированная трубка заменена тормозной камерой. Эта мембранная схема чаще всего применяется в простых водяных насосах, сделанных своими руками. Такой насос достаточно универсален и может получать энергию от ветра, воды, пара и солнца.

Тормозную камеру нужно разобрать, а для клапанов осталось всего два отверстия.

Вместо самодельной арматуры можно использовать готовые и сантехнические. Шайбы должны быть достаточного диаметра, чтобы диафрагма не сломалась (+)

Изготовление правильных клапанов — отдельная задача.

Необходимые материалы:

• медная или латунная трубка;
• шары чуть большего диаметра — 2 шт.;
• весна;
• медная полоса или пруток;
• ластик.

Для впускного клапана отрежьте трубку и разверните ее так, чтобы шар плотно прилегал к трубке. Необходимо следить за тем, чтобы мяч не пропускал воду. Чтобы шарик не упал, сверху припаиваем проволоку или полосу.

Конструкция выпускного клапана отличается от впускного наличием пружины. Пружину необходимо установить между шаром и медной полосой.

Вырежьте из резины диафрагму по размеру тормозной камеры. Чтобы направить диафрагму, нужно просверлить отверстие в центре и вытащить штифт. Вставьте вентиль снизу в тормозную камеру. Для герметизации можно использовать эпоксидный клей.

лучше найти шарики клапана неметаллические, чтобы они не корродировали.

Вариант 3

Основываясь на дизайне двух предыдущих вариантов, вы можете подумать о создании более совершенной модели.

Рекомендуется выбирать сухую и не смолистую культю, так будет проще, обратите внимание на отсутствие трещин

Для этого насоса необходимо вбить четыре стойки (1) в дно резервуара. Затем сделайте из бревна поплавок. В бревне необходимо сделать пропилы, чтобы оно не вращалось при качании на волнах.

Для более длительного срока службы рекомендуется обработать ствол теплой смесью керосина и олифы. Делать это нужно аккуратно, обработать на водяной бане — открытого огня быть не должно.

Ограничители хода пня (3) и (4) прибиты гвоздями, чтобы пень при максимальном движении не повредил шток насоса (5).

Ручной насос

Собрать самодельную велосипедную помпу на самом деле довольно просто. Чтобы он работал нормально и не требовал чрезмерных усилий, нужно тщательно выбирать размер рабочих частей.

Что нужно для постройки:

• Трубка до полуметра любого диаметра.
• Металлический диск на 2 мм уже диаметра трубки.
• Клапан.
• Schlag.
• Толстое армирование.

Это будет больше, чем стационарный насос. При желании его можно сделать меньше и из более легких материалов.

С одной стороны, труба должна быть сварной. К центру металлического диска приваривается арматура удобной длины. Делается отверстие, через которое будет закачиваться воздух. Внутри установлен клапан.

Чтобы диск двигался строго вертикально немного выше клапана, необходимо добавить подшипник, который будет контролировать движение. На боковой стороне трубки, рядом с запаиваемым концом, сделано отверстие для патрубка для отвода воздуха.

При желании снизу можно установить крестовину для большей устойчивости агрегата. В случае утечки воздуха вокруг круглого диска можно использовать резиновую или силиконовую прокладку.

Поршневой скважинный насос

Схема поршневого скважинного насоса.

Техническое устройство применяется при организации систем автономного водоснабжения от неглубоких колодцев до 8 м.

Во внутреннем пространстве цилиндрического корпуса поршень образует вакуумную зону, которая обеспечивает легкий забор воды из отдельного источника.

Начинающие мастера умеют самостоятельно изготовить ручной скважинный насос.

Для изготовления вам потребуются:

• 1 м металлической трубы сечением 100 мм;
• резиновые прокладки;
• 2 металлических диска для создания поршня;
• 2 клапанных механизма.

Герметичность конструкции обеспечивает эффективность работы поршневого агрегата, повышая производительность самодельного устройства для перекачки воды.

Устройство гильзы агрегата

Схема устройства рукава.

Для обеспечения высокой производительности необходимо выбирать шкаф с ровной и гладкой поверхностью внутренних стен. Допускается использование покрытия двигателя грузового автомобиля с заданными характеристиками.

В центре стального диска установлен лепестковый клапан, соответствующий размеру устья скважины. Может быть установлено заводское устройство с водяным клапаном. Готовое дно соединяют сварочным аппаратом с днищем корпуса.

Чтобы изделие имело эстетичный вид, рукав закрывается крышкой.

При изготовлении необходимо выполнить прорезь для штока поршня.

Сооружение поршня насоса

Схема поршневого насоса.

Резиновая прокладка толщиной до 1 см помещается между 2 металлическими дисками. Стяжка на болтах используется для крепления конструкции.

Лишняя мембрана, выступающая по краям изделия, действует как уплотнение. Резиновая кромка заполняет пространство между поршнем и гильзой, обеспечивая герметичность самодельного корпуса помпы.

Завершается фаза установкой клапана и приваркой ушка для соединения стержня.

Изготовление лепесткового клапана из резины

Схема лепесткового клапана.

В центре круглого резинового уплотнителя проделывается небольшое отверстие, которое больше отверстий для входа воды.

он предназначен для фиксации диска диафрагмы на входных пазах с помощью специальной шайбы.

Во время процесса всасывания края резины приподнимаются, позволяя жидкости заполнить устройство.

Давление спинки вниз помогает опустить лепесток, обеспечивая герметичное закрытие входов.

Окончательная сборка и установка

Для фиксации насоса рекомендуется нарезать резьбу на дне втулки и на устье. Такая процедура облегчит разборку насосного агрегата для проведения ремонтных и сервисных работ, не нарушив при этом надежность крепления и герметичность конструкции.

После монтажа верхней крышки к штоку крепится ручка. Изолента или веревка, плотно обмотанные вокруг конца подставки, обеспечат комфортную работу самодельного изделия для откачки воды из автономного источника.

Прерывание подачи жидкости свидетельствует о некачественной герметизации стыков. Восстановление герметичности застежек позволит системе вернуться к работоспособности.

Схема сборки и установки насоса.

Особенности стоков

Если вовремя не провести очистку септика или выгребной ямы, это может привести к серьезным проблемам. В результате может ухудшиться урожай почвы, что приведет к скоплению большого количества сточных вод в резервуаре

Для сбора сточных вод с загородного дома или дачи на участке сооружается выгребная яма или устанавливается септик. В любом случае необходимо периодически откачивать из этой конструкции илистые прослои и твердые примеси. Даже при использовании современного многокамерного септика, где за обработку отходов отвечают бактерии, потребуется периодическая очистка сточных вод.

хорошо, если будет свободный доступ к очистным сооружениям. В противном случае вам придется использовать заводской или самодельный фекальный насос. При этом в любом случае установку такого оборудования следует проводить по всем правилам, поэтому при работе своими руками необходимо ознакомиться с нюансами и последовательностью монтажа.

Если вовремя не провести очистку септика или выгребной ямы, это может привести к серьезным проблемам. В результате может ухудшиться урожай почвы, что приведет к скоплению большого количества сточных вод в водоеме. Накопленные сточные воды перетекут на ваш участок и вызовут ухудшение санитарных условий на вашем участке.

Конструкция #5 – глубинный поршневой насос

Отличие от обычного поршневого насоса в том, что втулку насоса необходимо устанавливать на глубине колодца. В этом случае длина стебля составляет более 10 метров.

Гильзой такого насоса может выступать колодец, а пружиной — подвешенный груз (+)

Есть два способа решить эту проблему:

1. Сделайте шток из более легкого материала, например из алюминиевой трубки.
2. Сделайте бочку из цепочки.

Для второго варианта нужны пояснения. В этом случае шток не жесткий. Низ гильзы соединен с днищем поршня возвратной пружиной.

Из пластиковой бутылки

Найти пластиковую бутылку никому не составит труда, поэтому этот способ можно назвать самым простым и удобным. Для постройки агрегата вам потребуются следующие материалы:

• 2 пластиковые бутылки (одна с перекруткой, другая без);
• кусок пластиковой тубы (с учетом размера горлышка бутылки);
• переливная труба.

Самодельный бутылочный насос выполняется следующим образом:

1. Снимите пломбу с крышки бутылки и разрежьте ее так, чтобы ее размеры были меньше горлышка бутылки.
2. Просверлите отверстие диаметром 8 мм в центре крышки. Заменить прокладку, прикрутить вырезанную горловину.
3. Подсоедините подготовленный вентиль к пластиковой трубе.
4. Отрежьте у второй бутылки верхушку, сделав из нее своеобразную воронку. Присоедините его к пластиковой трубке.
5. Подсоедините переливную трубу к другому концу пластиковой трубы.

Вот и все, помпа готова. Встряхните, и вода потечет. Принцип работы этого устройства заключается в компенсации уровня жидкости в подключенных сосудах. После нескольких движений вперед вводится вода. Благодаря клапану вода не возвращается в бочку, а собирается в бутылке, разбрызгиваясь.

Самодельный помповый электрический насос для откачки воды

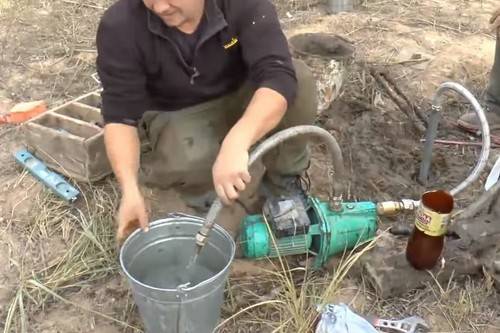

Однако откачивать воду с помощью электричества гораздо приятнее, чем вручную. Такое решение продиктовано наличием на участке электричества, а также подходящего электродвигателя.

Вам также может понравиться небольшой электрический насос для откачки воды из ближайшего водоема. Такое устройство подойдет и для сооружения на участке водопада или небольшого фонтана.

При этом для демонстрации работы конструкции используется дрель, которую следует заменить на мотор мощностью 100-1000 Вт, так как электродрель при длительной эксплуатации перегревается и выходит из строя.

Необходимые материалы:

• оцинкованный лист толщиной 0,5 — 1 мм;
• пластиковый лист толщиной 5 мм;
• штуцер для пластиковых труб;
• отрезок пластиковой трубки диаметром 32 мм на носик;
• резина с толщиной резьбы 3 мм для герметизации;
• клей для пластика;
• клей для дерева;
• подшипник с внутренним диаметром 8-10 мм;
• 8 винтов М4х30-40 мм с гайками и шайбами;
• 7 винтов М6х60-70 мм с гайками и шайбами;
• 12 болтов М4х10 мм с гайками для крепления крыльчатки;
• две стальные шайбы, диаметром больше подшипника на 20 мм;
• болт М8х80 мм с гайкой в ​​качестве оси рабочего колеса.

Рассмотрим мастер-класс по сборке изделия по шагам:

1. Пластик, гальваника, шайбы и винты — важные элементы.
2. Готовим макет из картона, исходя из круга диаметром 100 мм. Накладываем модель на пластик и обводим маркером.
3. Получились контуры одной стороны помпы.
4. Переверните шаблон и отметьте вторую сторону помпы. Еще нам понадобится диск диаметром 90 мм для крыльчатки.
5. Пластиковые детали вырезать лобзиком. Удалите заусенцы напильником.
6. Просверливаем по 7 отверстий диаметром 6 мм в каждой боковой стенке.
7. Из пластиковой трубки диаметром 110 мм вырезаем кольцо высотой 35 мм. Режем в одном месте.
8. Нагреваем заготовку феном.
9. Складываем полоску в виде улитки при помощи плоскогубцев.
10. Смажьте боковую стенку пластиковым клеем в месте ее соединения с улиткой.
11. Приклеиваем улитку к боковой стороне помпы.
12. Просверливаем отверстие 12 мм по центру сборки.
13. Просверливаем 4 отверстия диаметром 4 мм по контуру шайбы для крепления подшипника. Ставим шайбу на место, то есть в центр отверстия в боковой стенке и размечаем 4 отверстия.
14. Просверливаем в пластике 4 отверстия диаметром 4 мм.
15. Ставим подшипник на боковую стенку, вставляем 4 самореза с внутренней стороны улитки, ставим шайбу и накручиваем гайки на саморезы. Поэтому подшипник зажат между боковой стенкой улитки и шайбой по внешнему диаметру, а его внутреннее кольцо свободно вращается.
16. Размечаем на диске крыльчатки 6 диаметральных линий под углом 60 градусов.
17. Размечаем 6 оцинкованных прямоугольников размером 30х40 мм.
18. Вырезаем заготовки, затем складываем их на расстоянии 10 мм от края длинной стороны под углом 90 градусов.
19. Просверливаем два отверстия диаметром 4 мм в основании всех металлических уголков.
20. Закрепляем уголки к линиям диаметра и размечаем монтажные отверстия в пластиковом диске.
21. Просверливаем в пластике отверстия для крепления лопасти крыльчатки.
22. Крепим лезвие к диску при помощи саморезов и гаек. Затем размечаем отверстия для следующего лезвия и так далее.
23. Рабочее колесо установлено.
24. Вставляем болт в его центральное отверстие со стороны лопастей и накручиваем на него гайку.
25. Закручиваем две гайки, чтобы между крыльчаткой и корпусом улитки образовался зазор.
26. Устанавливаем крыльчатку болтом в улитку.
27. Накручиваем гайку на болт снаружи.
28. Для надежной фиксации вам потребуются две гайки.
29. Рабочее колесо должно свободно вращаться в корпусе насоса.
30. На выход улитки приклеиваем пластиковую пластину, которая необходима для последующей установки выпускного коллектора.
31. Готовим детали впускного коллектора. Необходимо вырезать пластиковый квадрат размером 80х80 мм с отверстием для сайдинга и 4 отверстиями для крепления. Размечаем и просверливаем аналогичные отверстия во второй стороне корпуса.
32. Вставляем сайдинг в отверстие в вагонке.
33. Закрепляем впускной коллектор на боковой стенке саморезами, гайками и шайбами.
34. Нанесите герметик на конец улитки.
35. Чтобы зафиксировать насос в рабочем положении, монтируем к основанию деревянный брусок.
36. Вставляем саморезы в отверстия в корпусе для сборки улитки и закрепляем на держателе.
37. Снова собираем крышку с впускным коллектором на саморезы.
38. Ставим шайбы и накручиваем гайки на саморезы.
39. На боковом выходе с впускным коллектором также с внешней стороны корпуса необходимо наклеить пластиковую крышку для крепления выпускного коллектора.
40. Выпускной коллектор аналогичен по конструкции впускному коллектору, но вместо штуцера в выпускной вклеивается пластиковая труба. Наклеиваем прокладку на выпускной коллектор.
41. Размечаем и просверливаем отверстия на конце улитки, затем монтируем на место выпускной коллектор с помощью саморезов.
42. Приклеиваем деревянные колодки для фиксации сверла.
43. Три куска дерева должны прочно удерживать сверло.
44. Регулируем опоры так, чтобы патрон сверлильного станка совпадал с винтом насоса.
45. Вставляем саморез в оправку и закрепляем последний.
46. Крепим сверло к патрону с помощью оцинкованной полосы и саморезов.
47. Аналогичным образом закрепляем ручку электродрели.
48. Надеваем зажим на кнопку пуска и тянем в положение розжига электроинструмента.

Проверим работу насоса. Если у вас остались вопросы и неясности, их можно решить с помощью следующего видео. Собранное устройство будет незаменимо в критической ситуации, например, если подвал дома затоплен водой. Нет смысла покупать заводскую помпу во временное пользование.

Как сделать насос для воды своими руками

Водяной насос — вещь практически незаменимая в загородном доме. Ручные и механизированные насосы используются также для перекачки других видов жидкостей — топлива, растворителей, масел и т.д. Не всегда есть возможность приобрести надежный и дорогой насос, а дешевые модели выходят из строя, как правило, в максимально неподходящий момент. Мы рассмотрим варианты изготовления насосов из подручных материалов и деталей, которые можно найти в любой мастерской, а их рыночная стоимость просто ничтожна по сравнению с новым заводским изделием.

Самоделка для небольшого ручья

Схема небольшого самодельного ручья.

2 ведра жестко связаны блоками. Водосточная система выполнена из оцинкованной стали. К металлическому изделию крепится поводок на шнурке. Полимерная прокладка используется для уменьшения износа.

Принцип работы основан на переливании жидкости из одного ведра в другое. Кривошипный механизм используется для передачи энергии насосу.

Другие виды механических насосов

Ручные механические устройства для водоснабжения применялись издревле, сейчас их заменяют модели промышленного производства. В некоторых случаях при отсутствии электричества использование заводских механических агрегатов неэффективно, и мастера придумывают собственные схемы и чертежи, как сделать ручной насос для колодца своими руками.

Если в конкретном случае (водозабор из скважины) можно использовать принцип работы промышленных агрегатов, то для забора воды из открытых водоемов используют собственные разработки, основанные на старинных технологиях.

Винт Архимеда

Винт Архимеда и его применение

Конструкция была изобретена греческим мыслителем в 250 г до н.э и состоит из цилиндрической трубы, внутри которой находится винт, система опускается в открытый резервуар под небольшим углом. Во время работы вращающиеся лопасти захватывают воду и перемещают ее по трубке, на конце которой она переливается в подготовленную емкость.

Гидравлический таран

Гидравлический цилиндр

Механик Монгольфье — создатель гидравлического насоса, который поднимает воду, используя свою кинетическую энергию. Его принцип действия заключается в блокировании быстрого потока с помощью клапана, после чего вода под давлением поступает в гидравлический бак, расположенный вверху, и затем подается пользователю через напольную трубу. Устройство работает в повторяющихся циклах, некоторые производители выпускают кустарные гидравлические насосы.

Аэролифт

Эрлифт: как это работает

Немецкий инженер Карл Лошер разработал этот метод в 1797 году, суть его заключается в вытеснении жидкости из полой трубки, опущенной в источник с воздухом. Для работы эрлифта в нижнюю часть трубы через впускную трубу с помощью ручного насоса нагнетается воздух, его пузырьки растворяются в воде и, благодаря малому весу, поднимаются на поверхность вместе с жидкостью.

Эту конструкцию можно использовать при наличии электричества, подключив компрессор вместо механического насоса.

Водяной насос для бассейна

Чтобы сделать устройство, позволяющее в кратчайшие сроки наполнить бассейн, вам потребуются:

• Мотор стиральной машины.
• Лепестковый клапан.
• Пробка.
• Шланг.
• Изолирующий трансформатор.

Отверстие в клапане необходимо закрыть заглушкой.

Перед тем, как сделать насос для бассейна своими руками, необходимо приобрести лепестковый клапан. Его необходимо подсоединить к шлангу и опустить в источник воды. Другой конец трубки подсоединяется к насосу.

После того, как вся конструкция будет заполнена водой, двигатель можно подключать к трансформатору.

Устройство для перелива жидкостей

У такого насоса два основных преимущества: простота конструкции и невысокая стоимость. С этим справится любой человек. Никаких специальных навыков здесь не требуется.

Как видно на видео, как сделать насос своими руками, вам понадобятся:

• две бутылки (материал — пластик);
• укрытие;
• кусок пластиковой трубки;
• кусок трубы.

Вот процедура, как сделать ручной насос своими руками:

• Сделайте лепестковый клапан. Чтобы вытащить прокладку из крышки, обрежьте ее так, чтобы диаметр был меньше, чем горлышко бутылки. Не забудьте оставить без изменений сектор 20 градусов.
• Просверлите в крышке отверстие диаметром 8 мм. Снова установите прокладку и прикрутите ее к ранее вырезанной шейке.
• Вставьте кусок трубки в клапан. Берем вторую емкость и срезаем верх. Получившуюся воронку закрепите на трубе.
• На свободный конец трубки надеть трубку. Завершены работы по конструкции насоса.

Резким движением руки в вертикальной плоскости вода начнет подниматься по трубе к отводной трубе, затем потечет самотеком.
