Резьба дюймовая: шаг, параметры, размеры, таблица

Основные параметры дюймовой резьбы

Метрические и британские единицы измерения длины существенно перекрывают друг друга. Но они отличаются друг от друга количеством витков при шаге резьбы. И дюймовая резьба тоже имеет другой угол наклона вверху. В стиле Уитворта это 55 градусов. Считается угловым или британской нормой. По американскому стандарту UNC и UNF угол составляет 60 градусов. Кстати, большой палец переводится с английского как «высота», «высота».

Технологии нарезки

Цилиндрическая резьба труб дюймового типа (внутренняя и внешняя) может быть нарезана вручную или механически.

Ручная резьба

Нарезание резьбы ручным инструментом, который используется как метчик (для внутреннего) или как штамп (для внешнего), выполняется в несколько этапов.

1. Обрабатываемая труба зажимается в тисках, а используемый инструмент закрепляется в гаечном ключе (метчике) или в держателе матрицы (матрице).
2. Форма размещается на конце трубы, а кран вставляется внутрь последней.
3. Используемый инструмент ввинчивается в трубку или прикручивается к ее концу путем поворота ручки или держателя матрицы.
4. Чтобы результат получился чище и точнее, процедуру нарезки можно повторить несколько раз.

Нарезание резьбы на токарном станке

Трубная резьба нарезается механически по следующему алгоритму:

1. Обрабатываемая труба зажимается в шпинделе станка, на опоре которого закреплен нитеобрезатель.
2. По окончании трубы резаком снимается скос, после чего регулируется скорость движения суппорта.
3. После подведения фрезы к поверхности трубы на станке включается резьбовая подача.

Следует учитывать, что дюймовая резьба нарезана механическим способом на токарном станке только на трубчатых изделиях, толщина и жесткость которых позволяют ее выполнение. Изготовление дюймовой резьбы для труб механическим способом позволяет получить качественный результат, но использование такой технологии требует от токаря соответствующей квалификации и определенных навыков.

Маркировка и классы точности

Существует 3 класса точности проволоки: первая (грубая), вторая и третья (более точная). Выбор того или иного класса зависит от 2-х факторов: размера диаметра резьбы, взятого из таблицы, давления жидкости в трубопроводе. Чем выше марка резьбы, тем более высокое давление жидкости она может выдерживать.

Размеры проверяются на соответствие определенному классу точности с помощью специальных приборов. Этот метод позволяет более достоверно определить соответствие резьбы требуемым размерам, но более трудоемок. Этот метод эффективен в условиях многосерийного производства деталей, требующих высокой точности. Когда массовое производство не такое большое и нет требований к повышенной точности, размеры резьбы проверяются следующим образом:

• Размеры наружного диаметра измеряются штангенциркулем, микрометром и другими механическими измерительными приборами. Затем показания сверяются по справочной таблице.
• Размер шага определяется применением специальных гребней, например, калибра с дюймовой резьбой. Затем полученное количество ниток на дюйм соотносится со значением в таблице размеров дюймовой резьбы. Самый простой способ измерить шаг резьбы — это взять линейку, отметить на ней 25,4 мм и посчитать, сколько ниток входит в данный сегмент. Сразу отметим, что этот метод является наиболее грубым и не подходит для измерения резьбы с третьим и вторым классами точности.

Обозначение дюймовой резьбы в технической документации разберем на примере:

Соль 2 «ЛХ-2-40

Буква «G» означает, что трубная резьба цилиндрическая. Коническая труба по российским стандартам обозначается буквой «К».

Цифра «2» указывает размер наружного диаметра. Единица измерения — дюймы. Размеры резьб и их варианты полностью регламентированы ГОСТом и указаны в специальных таблицах.

Буквы «LH» указывают на то, что резьба имеет левое направление завинчивания. Отсутствие этого символа указывает правильное направление.

Цифра «2» характеризует класс точности. Таблица пределов отклонений указана в ГОСТе. Цифра «40» — размер, характеризующий длину завинчивания.

Виды резьбы и применение

Обычно в таких крепежных изделиях, как винты, шпильки, болты, шпильки, используется внешняя дюймовая резьба. На гайках, крышках, крупных и мелких фасонных деталях, отдельных металлических конструкциях используется внутренняя дюймовая резьба. Коническая резьба применяется, когда необходимо создать герметичное соединение узлов, деталей, систем и так далее. По различению утверждены стандартные обозначения. Таким образом, d2 (D2) говорит, что это средний диаметр резьбы гаек и болтов. Наружные диаметры болта и гайки обозначены соответственно d (D). И внутренний диаметр этих деталей обозначен d1 (D1). Символ P обозначает шаг резьбы. Значение α указывает угол профиля резьбы. Для дюймовых пропилов значение α = 55°.

Маркировка дюймовых крепежных  изделий

Дюймовые застежки имеют более сложную систему маркировки, которая не позволяет визуально, без использования специальных таблиц, определить механические свойства застежки. Наиболее распространенные маркировки на головке дюймовых болтов и их соответствие классам прочности показаны в таблице ниже.

Маркировка на головке Класс прочности SAE Класс прочности сменного болта, не ниже

	1 или 2	6,8
	5	8,8
	6	10.9

Величина момента соединения UNC

Для обеспечения прочности резьбового соединения необходимо соблюдать момент затяжки. Этот параметр для болтов UNC и гаек SAE можно просмотреть в этой таблице:

Размер резьбы, дюймы	Момент затяжки для стандартных болтов и гаек
Н * м*	Фут-фунт сила**
1/4	12 ± 3	9 ± 2
5/16	25 ± 6	18 ± 4,5
3/8	47 ± 9	35 ± 7
16.07	70 ± 15	50 ± 11
1/2	105 ± 20	75 ± 15
16 сентября	160 ± 30	120 ± 20
5/8	215 ± 40	160 ± 30
3/4	370 ± 50	275 ± 37
7/8	620 ± 80	460 ± 60
1	900 ± 100	660 ± 75
11/8	1300 ± 150	950 ± 100
1 1/4	1800 ± 200	1325 ± 150
1 3/8	2400 ± 300	1800 ± 225
1 1/2	3100 ± 350	2300 ± 250

* 1 Ньютон-метр (Н * м) составляет около 0,1 кгм.

** Фут-фунт-сила — британский и американский эквивалент Н * м.

Определение шага резьбы

Шаг стандартной дюймовой резьбы определяется на специализированном оборудовании и технических таблицах. Это позволяет точно определить расстояние между соседними резьбами или канавками.

При отсутствии специализированного оборудования и справочных материалов шаг резьбы можно определить самостоятельно. Самый простой вариант — найти гайку с заданным размером шага, если она легко навинчивается на резьбу, то и шаг у них такой же. Для версии с внутренней резьбой можно использовать болт с известным шагом.

Вы можете рассчитать средний шаг резьбы с помощью линейки с дюймовыми делениями. Так что действовать можно двумя способами. Вычислите количество оборотов на дюйм и разделите его на 1, чтобы получить шаг в долях дюйма. Второй метод — измерить длину резьбы с заранее определенным количеством витков, например, посчитать 20 витков и измерить их длину, которая делится на 20. Этот метод подходит только для резьбы внешнего типа.

Для измерения шага резьбы внутренней резьбы наносится краситель, после чего делается слепок с помощью трубки подходящего диаметра. Дальнейшие замеры производятся так же, как и для внешней резьбы.

Нарезки, используемые в повседневной жизни

В бытовых условиях часто используются трубные изделия со следующими видами нарезки:

1. Четырнадцать ниток на дюйм (шаг 1,815 мм).
2. Одиннадцать ниток на дюйм (шаг 2310 мм).

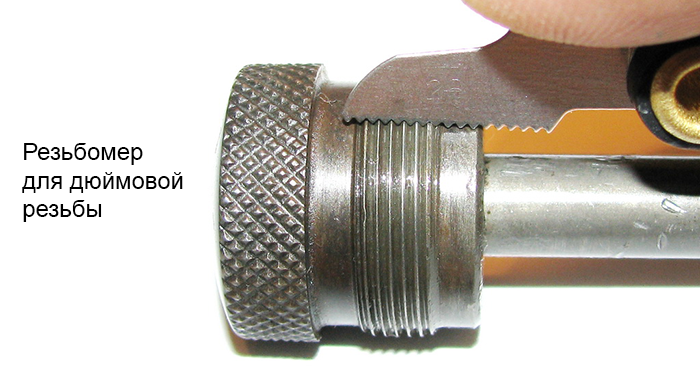

Для определения типа и шага дюймовой резьбы используется объект, называемый калибром резьбы. Кроме того, можно использовать обычную линейку, штангенциркуль.

Соединение, часть индуктивности может выступать в качестве калибровочного элемента. Ее необходимо обрезать до размера, соответствующего диаметру дюймовой резьбы. Деталь ввинчивается в резьбовое соединение. Если затруднений нет, он плотно вставляется в трубчатое изделие, а значит, измерение можно закончить. Если нет, повторите процедуру с другим калибровочным элементом.

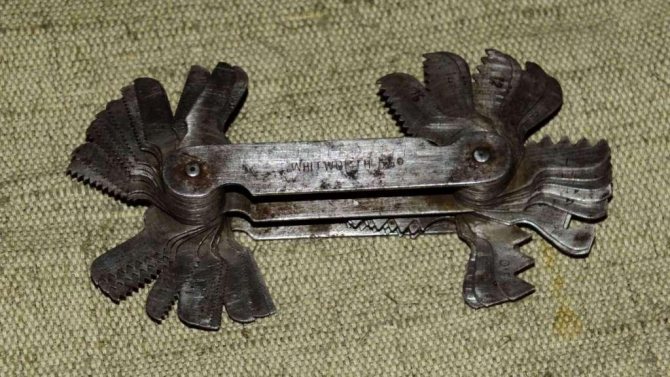

с резьбовым калибром еще проще. Его мерные пластины напоминают серию пилок для ногтей. Эти файлы необходимо прижать к разрезу, сделанному на изделии или внутри него. Если профиль пластины совпадает с профилем трубы, значит, размер резьбы в дюймах такой же, как и у файла.

Штангенциркулем можно измерить только внешний размер пропила. В связи с этим, калибровочные детали, калибры резьбы считаются лучшими приспособлениями для установки шага и размера резьбы.

На самом деле, конечно, мало кто сможет добиться безупречной и точной подгонки под размер резьбы. Однако вы можете рассчитывать на создание качественных разделов, если будете следовать хотя бы одному символу в дробной части числа.

Таблица размеров дюймовых резьб и класс точности

В ГОСТе 6111-52 есть таблица, в которой указаны параметры конической резьбы.

Наиболее часто используемые значения перечислены в таблице:

Обозначение в дюймах Шаг, мм Рабочая длина, мм Диаметр, ммНаизнанку1/81/41/23/411 1/2

0,941	7.0	8 766	10 272
1,411	9,5	11 314	13 572
1814	13,5	18 321	21,223
1814	14.0	23 666	26 568
2 209	17,5	29 694	33,228
2 209	18,5	44 520	48 054

Размеры конической резьбы трубы указаны в ГОСТ 6211-81:

Обозначение резьбы, дюйм Шаг, мм Рабочая длина, мм Диаметр, ммНаизнанку

1/8	0,907	6.5	8 566	9,728
1/4	1,337	9,7	11 445	13 157
1/2	1814	13,2	18 631	20 955
3/4	1814	14,5	24,117	26 441
1	2,309	16,8	30 291	33,249
1 1/4	2,309	19,1	38,952	41,910

Параметры цилиндрической резьбы указаны в ГОСТ 6357-81:

Размеры в дюймах Диаметр ммНа открытом воздухе в помещении

1/8	9,728	8 566
1/4	13 157	11 445
1/2	20 955	18 631
3/4	26 441	24,117
1	33,249	30 291

При маркировке деталей труб указывается класс точности резьбы: 1-й, 2-й и 3-й. Рядом находится буква А или Б. Первая означает внешнюю резьбу, а вторая — внутреннюю, причем самая грубая соответствует первому классу, а самая точная — третьему.

Средние значения отклонений размеров обычно применяемых трубных резьб:

Обозначение, дюймы Внутри, мм Снаружи, ммAclasse Vclasse Aclasse B класс

1/8	+107	+214	-107	-214
1/4	+125	+250	-125	-250
1/2	+142	+284	-142	-284
3/4	+142	+284	-142	-284
1	+180	+360	-180	-360

Маркировка и параметры

Маркировка крепежа в дюймах

Варианты дюймовой резьбы

Применение резьбы дюймовой

В промышленности, когда требуется механическое крепление деталей и узлов, используется дюймовая резьба α = 55 °. Это необходимо при ремонте старых импортных автомобилей, а также станков и другого оборудования. В нашей стране на предприятиях также налажено производство метизов с дюймовой резьбой. Иногда бывает необходимо перевести дюймовую резьбу в метрическую. Для этого составляются специальные каталоги. Они существенно сокращают время, так как найти требуемый параметр перевода легко и удобно.

Соответствие двух систем обозначений

Стальные трубы широко используются в водопроводных и газовых системах. Их размеры указаны в целых значениях или в долях. Например, трубка диаметром 1 дюйм в мм будет 33,5, а трубка диаметром 2 дюйма в мм будет 67.

Это явно не соответствует заявленным 25,4 и 50 мм. При прокладке фурнитуры с дюймовыми обозначениями для изделий размером 1 и 2 дюйма сложностей не возникает, а вот замена изделиями из пластика и меди требует учета несоответствия обозначений.

Почему все так сложно? Дело в том, что для образования струи жидкости важно учитывать внутренние размеры. По этим причинам этот показатель стал указываться для труб диаметром 1 дюйм, 2 дюйма и всех других материалов труб. Наиболее точные показатели считаются по номинальному размеру.

Номинальное отверстие 1 дюйм, 2 дюйма и остальной ассортимент трубок равен размеру просвета. Для обозначения метрических размеров 1 «, 2» и любого другого трубопровода рекомендуется использовать таблицы.

Точные определения – формула для расчета

Эти знания необходимы для расчета количества транспортируемой среды. Это очень важно для систем отопления. Например, при необходимости прокладки системы отопления необходимо определить и рассчитать размер ассортимента в секции, чтобы весь корпус прогревался равномерно.

Как точно определить поперечное сечение каждой трубы в таких величинах, как дюймы, можно предложить по формуле: D = sqrt ((314 ∙ Q) / (V ∙ DT)).

• D — внутренний объем ламината;
• Q — тепловой поток, определяемый в кВт;
• V обозначает скорость теплового вектора, она определяется в м / с;
• ДТ — разница температурных показателей на входе и выходе из сети;
• sqrt — квадратный корень.

Несмотря на наличие формул, таблицы помогают быстрее определить Ø. Таким образом можно сэкономить много времени.

Что такое дюймовый объем

Расшифровать диаметр трубы в дюймах очень просто. Их часто измеряют в этих количествах. Эта единица равна 3,35 см. Уже указывалось, что расшифровка этого значения имеет неточности и это связано с тем, что ассортимент измеряется не внешним объемом, а внутренним. Так, например, внутренний размер заготовки дюймовой трубы может быть различным: от 2,55 до 2,71 см. Эта величина варьируется в зависимости от толщины стенки.

1-дюймовая трубка имеет внешний диаметр 25,4 мм, 2-дюймовая трубка имеет метрический размер 50 мм. Откуда в технических параметрах трубной цилиндрической резьбы числа 33.249 и 66.498?

Эти резьбы на отрезках 1 и 2 дюйма выполнены на внешнем объеме. Поэтому зависимость диаметра резьбы от внутреннего объема условна. Исходя из этого, размеры трубных изделий диаметром 1 и 2 дюйма рассчитываются путем добавления значения 25, 4 или 50 к двум толщинам стенки трубного изделия.

Перед расшифровкой необходимо учесть, что замеры изделия следует проводить не снаружи, а изнутри. Зачем это нужно? Дело в том, что закрепив участки линии из разных материалов и проведя замеры только снаружи, можно получить неверный результат, что приведет к ошибке, так как весь ассортимент отличается размерами стен.

Кроме того, при расшифровке не следует забывать, что стандарты у разных производителей разные, все они руководствуются своими показателями.

Если самостоятельно провести такую ​​расшифровку сложно, то следует обратиться за помощью к профессионалам. Они окажут действенную помощь в выборе подходящей продукции.

Соответствие метрических и дюймовых параметров

Все трубные изделия изготавливаются по определенному стандарту, а показатель давления имеет фиксированное значение. Поэтому необходимо точно знать соответствие диаметров всех труб, указанных в дюймах и мм. Игнорируя это соответствие, невозможно правильно подобрать ассортимент трубчатых ламинатов.

При выборе определенного размера руководствуются табличной информацией, а при его замене мы как можно точнее ориентируемся. В двух разных измерительных системах нет точного совпадения, поэтому на практике элементы трубопроводов часто приравниваются.

Как это соответствие применяется в повседневной жизни, можно найти в таблице ниже:

32,7 — 33,0	45,8 — 46,2	57,9 — 58,3
Количественная метрика	Измерьте в дюймах
15	½
ветры	¾
25	1
50	2
80	3
100	4
150	6

Используя эту информацию, вы можете точно определить соответствие двух типов измерений размеров и взять детали для работы, которые точно совпадают друг с другом.

Дюймовое выражение размера

Эти показатели прописываются целым числом, рядом ставится двойной штрих, например, 3 «. Кроме того, размеры диаметра трубного рулона, передаваемые в дюймах, прописываются дробью, например, ½.

Если мы рассмотрим эти измерения на конкретных примерах соответствий Dy, они будут выглядеть так:

1. Диаметр стандартной 12-дюймовой трубы — 300.
2. Диаметр 3-дюймовой трубки — 80.
3. диаметр 8 дюймов стандартной катаной трубы равен 200.
4. Диаметр стандартного рулона трубы, равный 32, в дюймах отображается как 1 ¼
5. Диаметр трубы 40 мм в дюймах соответствует 1 ½
6. стандартная трубка Ø 15 дюймов, выраженная как ½
7. Ø стандартного 4-дюймового изделия в метрических единицах равен 100.
8. Ø трубы 3/4 » в метрическом переводе равен 20.
9. диаметр стандартной трубы 1/2 дюйма в метрической системе единиц показывает цифру 15.

Диаметр труб в дюймах и миллиметрах используется постоянно. Зная эти размеры, можно избежать больших трудностей при соединении элементов трубопровода. А специальные таблицы помогают найти требуемые размеры стыковочных частей и правильно их отрегулировать.

Дюймовая резьба в основном используется для создания соединений труб — она ​​применяется как к самим трубам, так и к металлической и пластиковой арматуре, необходимой для монтажа трубопроводов различного назначения. Основные параметры и характеристики резьбовых элементов таких соединений регламентируются соответствующим ГОСТом, в котором приведены таблицы размеров резьбы в дюймах, которыми руководствуются специалисты.

Гидравлические изделия с дюймовой резьбой трубы

Моменты затяжки крепежной дюймовой резьбы

Этот показатель рекомендуется при работе с резьбовыми соединениями. Указывает максимальное усилие, которое можно приложить к предмету. При его превышении катушки можно разрезать (скрутить), элемент изнашивается и теряет свою функциональную ценность. А если, наоборот, допустить минимальное и недостаточное усилие, то при эксплуатации под воздействием вибраций и других факторов произойдет самопроизвольное раскладывание, что также чревато поломками или авариями.

Вот небольшая таблица с рекомендациями, сила будет измеряться по стандарту в Нм, то есть в Ньютон-метрах. Кстати, 1 Нм примерно равен 0,1 кгм.

диаметр в дюймах	момент затяжки, нм
1/4	12 ± 3
3/8	47 ± 9
16.07	70 ± 15
1/2	105 ± 20
5/8	215 ± 40
3/4	370 ± 50
7/8	620 ± 80
1	900 ± 100
3100 ± 350

Метрическая коническая резьба. ГОСТ 25229 — 82

Единица измерения: мм

Изготавливается на поверхностях с конусностью 1:16

Используется при подключении трубопроводов. Угол в верхней части поворота составляет 60 °. Основная плоскость смещена от торца (см. Рисунок выше).

Условное обозначение

За буквами МК следует обозначение диаметра в основной плоскости и шага резьбы в мм: МК 30×2

Таблица размеров метрической конической резьбы

Диаметр резьбы d для одного ряда	Шаг P	Диаметр резьбы в основной плоскости
1	2	d = D	d2 = D2	d1 = D1	я	l1	l2
6	—	1	6000	5,350	4917	восемь	2,5	3
восемь	—	8 000	7,350	6,917
10	—	10 000	9,350	8 917
12	—	1.5	12 000	11 026	10 376	одиннадцать	3.5	4
—	14	14 000	13 026	12 376
16	—	16 000	15 026	14 376
—	18	18 000	17026	16 376
ветры	—	20 000	19 026	18 376
—	22	22 000	21,026	20 376
24	—	24 000	23 026	22 376
—	27	2	27 000	25 701	24 835	16	5	6
тридцать	—	30 000	28 701	27 835
—	33	33 000	31 701	30 835
36	—	36 000	34 701	33 835

Диаметры стальных труб

На практике бывают диаметры: номинальный, внутренний, внешний, условное отверстие. Значения указаны в маркировке труб: для стальных — в дюймах, для остальных — в миллиметрах. Как определить диаметр стальной трубы в мм? В этом помогут таблицы соответствия диаметров стальных изделий.

Главная особенность стальной трубы — ее диаметр. Этот параметр определяет назначение, длину трубопровода, состав и физические характеристики транспортируемого вещества. Все диаметры стандартизированы и регламентированы нормативными документами — стандартные размеры и требования к продукции регламентируются ГОСТом. У каждого типа трубки свой стандарт.

Какие диаметры труб существуют

Теоретически диаметр трубы довольно упрощен для добавления в формулы при определении любых значений. На практике все сложнее: различают внешний, внутренний, номинальный диаметр, толщину стенки. Какие понятия встречаются и что они означают:

1. Номинальное отверстие — это внутренний размер трубы, измеряемый в миллиметрах. Требуется округление в дюймах. Используется для правильного соединения двух изделий, например трубы и фитинга.
2. Толщина стенки трубы (S) — это физическая величина в миллиметрах, от которой зависят многие качественные параметры продукта, включая проницаемость и объем. Определяется как разница между внешним и внутренним диаметром.
3. Внутренний диаметр — это физическая величина, выраженная в миллиметрах, важный параметр для определения проходимости автомагистрали. Формула для расчета: Dv = Dn-2S
4. Наружный диаметр (Dn) — имеет малые размеры (5… 102 мм), средний — 103… 426 мм, большой — 427 мм и более.
5. номинальный диаметр — близок по определению к номинальному размеру, но имеет более точные значения.

Численная величина диаметров стальных труб

Большой ассортимент стальных труб различного назначения, конструкций, типов представлен в виде таблиц, где основными параметрами являются:

• условный проход (или номинальный диаметр);
• внешний диаметр трубы;
• толщина стен.

Иногда значения массы изделия в зависимости от его габаритов, а также параметров номинального диаметра заносят в таблицу диаметров стальных труб.

Стандартные размеры стальных труб

Общепринятые стандартные значения внутреннего диаметра стальных труб определяются числом: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 110 и т.д., умноженное на округлено до плюса закрытия стандартного ряда.

Таблица 3. Стандартные диаметры стальных труб

Категория диаметра Размеры, мм

Маленький
В среднем	114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6; 377; 406,4; 426; (478); 530.
Большой	530; 630; 720; 820; 920; 1020; 1120; 1220; 1420.

Чаще всего используются трубы диаметром от 426 до 1220 мм. Это магистрали для воды, газа, канализации, оросительной системы.

Трубы небольшого диаметра используются для водопровода и отопления в квартирах многоэтажных и частных домов. Стальные изделия среднего диаметра используются для стояков в городской инфраструктуре и нефтяной промышленности. Это изделия диаметром ¾ дюйма для внутренней проводки ½ дюйма ½».

По таблицам аналогично определяются диаметры труб из пластика, меди, латуни. Метод преобразования дюймов в метры используется при соединении изделий из разных материалов. При наличии арматуры упрощается монтаж стальных газопроводов — эти нюансы уже учтены в соединительных элементах.

Табличные значения диаметров стальных труб

Таблицы удобно использовать для определения точных размеров изделий при связывании. Например, стальные трубы часто указываются в дюймах — такой размер принят во многих частях мира. В то время как полимерные изделия обычно считают в миллиметрах, что создает определенные трудности при стыковке металлопластиковых, чугунных, медных труб со стальными трубами в системе водоснабжения. Таблицы соответствия диаметров помогают определить требуемые размеры соединительных элементов и правильно их соединить.

Таблица 1. Размеры стальных сварных и бесшовных труб

Номинальный диаметр трубы (Dy), мм Диаметр резьбы (G), дюйм Внешний диаметр трубы (Dout), мм Стальная водогазопроводная труба Бесшовная стальная полимерная

10	3/8″	17	16	16
15	1/2″	21,3	ветры	ветры
ветры	3/4″	26,8	26 год	25
25	1″	33,5	32	32
32	1 1/4″	42,3	42	40
40	1 1/2″	48	45	50
50	2″	60	57 год	63
65	2 1/2″	75,5	76	75
80	3″	88,5	89	90
90	3 1/2″	101,3	102	110
100	4″	114	108	125
125	5″	140	133	140
150	6″	165	159	160

В таблице 1 номинальный размер в мм соответствует определенным значениям внутреннего диаметра в дюймах. Обратите внимание, как различаются значения наружного диаметра для разных типов труб: бесшовные, электросварные, металлопластиковые. Разница может достигать 17 мм.

Таблицы размеров дюймовых и метрических мелких и крупных резьб

Приведем сравнительные табличные данные. Сразу отметим, что невозможно и нецелесообразно предоставлять все нормативные документы в рамках данной статьи, поскольку полную информацию обо всех типоразмерах вы можете найти в соответствующих ГОСТах. Мы представим самые распространенные. Во-первых, обратите внимание, что есть шаги:

• более 68 мм;
• до 68 мм включительно.

Отсюда мы приводим два списка с рассматриваемой маркировкой и указанием в миллиметрах:

Обозначение	Увеличенная спираль, мм
M1	0,25
M1.2	0,25
M1.4	0,3
M1.6	0,35
м1,8	0,35
m2	0,4
M2.2	0,45
M2,5	0,45
M3	0,5
M3.5	0,6
4	0,7
M5	0,8
M6	1.0
8	1,25
M10	1.5
M12	1,75
M14, 16	2.0
M18, 20, 22	2,5
М24, 27	3.0
М30, 33	3.5
М36, 39	4.0
М42, 45	4.5
M48, 52	5.0
M56, 60	5.5
M64, 68	6.0

Отличия от метрической

А поскольку все разработки резьбового инструмента происходили в основном в Великобритании и ее колониях, использовалась дюймовая система. Интересно, что само слово происходит из голландского языка и означает большой палец, потому что в Англии все измеряли с учетом частей человеческого тела. Следовательно, английский дюйм — это не что иное, как ширина дюйма или 1/12 фута, то есть ступня человека. Расчет очень интересный, особенно если учесть, что все люди, мягко говоря, разные. История умалчивает, по какому «эталону» измерялись ноги и руки англичанина.

Теперь, конечно, все соответствия между измерениями длины давно зарегистрированы, и математики всех стран сошлись во мнении, что в 1 единице ровно 2 сантиметра 54 миллиметра. Вы также можете рассчитать шаг для дюймовой резьбы без таблицы. Но нет необходимости делать это вручную, потому что весь переход от одного измерения к другому уже выполнен.

Так выглядела шкала, указанная в названии. Но зачем менять его на метрики? В 1801 году Э. Уитни поставил увлекательный спектакль, целью которого было продемонстрировать, что всему миру нужна полная взаимозаменяемость частей как внутри страны, так и между штатами. Поэтому он выложил на стол несколько полных комплектов для сборки одного и того же оружия, но разного производства. А потом собрал готовый мушкет из разных частей, по одной на каждую стопку. С этого момента возникла и была реализована идея унификации, которая вошла в сегодняшние нормативные документы — ГОСТ, ДСТУ, DIN, ISO и другие.

Интересен тот факт, что из-за постоянного соперничества между Великобританией и Францией первые «вставили палку в колесо» промышленного развития. Они дали неверную информацию, они позаботились о том, чтобы французы могли собирать английское оборудование и машины только с инструментами, привезенными из Англии. Но после революции система была принята и переведена на привычную для Франции метрическую систему. А в России, кстати, сам Менделеев был противником измерений древней Руси локтями, руками, аршинами и другими единицами.

Именно французы распространили метры по всей Европе во время завоеваний Наполеона. Но так как он не поехал в Англию и не покорил ее, обычный палец остался там, как и во всех колониальных странах — в Америке, Японии, Канаде, Австралии. Кстати, сами американцы и сами англичане называют его имперским.

Вроде бы понятно, что разница только в методике расчета, но есть и отличительные особенности в применении резьбовых соединений, а именно:

• профиль;
• порядок расчета темпа и гребка.

Угол реза тоже может меняться — обычно это 55 градусов, а в самой привычной метрике — все 60. Действительно, на уровне маленьких болтов и гаек этот наклон фактически незначителен, но все же рекомендуется выбрать подходящую координату момент фиксации для прочного соединения.

Выше мы говорили, что математики уже определились с переводом одного расчета в другой, соотношение 1 к 2,54 сантиметра. Опять же, мы не будем вдаваться в историю производства оборудования, а просто отметим это как факт, что при переводе знаков с английского на французский используется не стандартный параметр, а специальный — трубка. Один из этих дюймов (международная аббревиатура и как обозначается резьба в дюймах — двойной апостроф -?) Равен 3,324 см. Итак, делаем вывод, что порядок расчета особый. Так, например, диаметр 3/4? = 25 мм. Вот краткая таблица их взаимоотношений в двух системах:

<td>1; 1/2

имея в виду	внешний d, мм	внутренний d, мм
3/16	4 762	3 408
1/4	6,35	4 724
3/8	9 525	7 492
1/2	12,7	9 989
3/5	19.05	15 798
1	22,225	21 334
38,1	32 679

Хочу отметить, что эта маркировка кажется более лаконичной.

Резьба конического типа

У конической резьбы рабочая часть сужается к краю, соответствует ГОСТ 6211-81. Его профиль представляет собой классический равнобедренный треугольник, в верхней части которого выполнено закругление, идеально совпадающее по форме с нижней частью паза, что позволяет создавать прочные соединения.

Другой вид конической резьбы предлагается по ГОСТ 6111-52, с другой формой резьбы. Он предназначен для установки соединений, подверженных повышенным нагрузкам. При изготовлении технической документации конические резьбы обозначают буквой К.

предлагает купить дюймовый крепеж оптом и в розницу по низкой цене и бесплатной доставкой

Компания предлагает заинтересованным лицам приобрести различную фурнитуру для разного применения с дюймовой резьбой. Это шпильки, гайки, шурупы, болты и другие крепежные изделия из металла. Компания продает оборудование в любых объемах по цене, никогда не превышающей качество продукта. Металлический крепеж, подготовленный к продаже, полностью соответствует действующим государственным стандартам и требованиям, а также требованиям международной сертификации качества. Заявки можно подавать прямо на сайте, а также в профиле сайта.

оплатить заказанное оборудование можно любым удобным способом, перечислив необходимую сумму на расчетный счет компании. После оплаты покупатель может сразу забрать товар со складов хранения. По договоренности поставка оборудования может осуществляться предприятием собственными силами.

Шаг резьбы (метрическая и дюймовая)

Шаг резьбы может быть большим (или основным) и малым. Шаг резьбы — это расстояние между нитками от верха резьбы до верха следующей резьбы. Можно даже измерить штангенциркулем (хотя есть и специальные измерители). Делается это следующим образом: измеряется расстояние между разными вершинами витков, а затем полученное число делится на их количество. Вы можете проверить точность измерения, используя таблицу для соответствующего шага.

Шаг под метрическую резьбу, мм
Обозначение	Резьба смолы
M5	0,8 мм
M6	1.0 мм

Цилиндрическая трубная резьба по ГОСТ 6357-52
Обозначение	Количество жил N на 1″	Шаг резьбы S, мм	Диаметр наружной резьбы, мм	Средний диаметр резьбы, мм	Диаметр внутренней резьбы, мм
G1 / 8″	28 год	0,907	9,729	9,148	8,567
G1 / 4″	19	1,337	13 158	12.302	11 446
G3 / 8″	19	1,337	16 663	15,807	14 951
G1 / 2″	14	1814	20 956	19 754	18 632
G3 / 4″	14	1814	26 442	25 281	24,119
G7 / 8″	14	1814	30,202	29 040	27 878
G1″	одиннадцать	2,309	33 250	31 771	30 292

Трубная цилиндрическая резьба. ГОСТ 6357 — 81

Единица измерения: дюйм

Направление: влево

Класс точности: класс А (повышенный), класс В (нормальный)

Почему в дюймах?

Размер дюйм пришел к нам от наших западных коллег, так как требования ГОСТа, действующего на постсоветском пространстве, сформулированы на основе резьбы BSW (британский стандарт Whitworth или Whitworth thread). Джозеф Уитворт (1803–1887), инженер-конструктор и изобретатель в 1841 году, продемонстрировал одноименный профиль винта для разъемных соединений и установил его как универсальный, надежный и экономичный стандарт.

Этот вид резьбы используется как в самих трубах, так и в соединительных элементах труб: контргайках, соединениях, коленах, тройниках (см. Фото выше

). В поперечном сечении профиля мы видим равнобедренный треугольник с углом 55 градусов и закруглениями в верхних частях и впадинах контура, которые сделаны для высокой герметичности соединения.

Резьба может быть обрезана до 6 дюймов. Все большие трубы сварены вместе для надежного соединения и предотвращения поломки.

Условное обозначение в международном стандарте

Игрок сборной: G

Япония: PF

Соединенное Королевство: BSPP

Укажите букву G и диаметр отверстия (внутренний Ø) трубы в дюймах. Внешний диаметр самой резьбы в обозначении отсутствует.

Пример:

G 1/2 — внешняя резьба цилиндрической трубки, внутренняя Ø трубки 1/2 «. Внешний диаметр трубки 20,995 мм, количество проходов на длине 25,4 мм — 14.

также возможно указать класс точности (A, B) и направление поворотов (LH).

Например:

G 1 ½ — B — цилиндрическая трубная резьба, внутренний Ø 1 ½ дюйма, класс точности B.

G1 ½ LH- B — цилиндрическая трубная резьба, внутренний Ø 1 ½ дюйма, класс точности B, левая.

Длина свинчивания указывается последней в мм: G 1 ½ -B-40.

Для внутренней цилиндрической резьбы трубы указывается только диаметр трубы, для которой предусмотрено отверстие.

Таблица размеров трубной цилиндрической резьбы

Размер нити	Шаг резьбы, мм	Количество ниток на дюйм	Диаметры резьбы
Ряд 1	Ряд 2	d = D	d2 = D2	d1 = D1
1/16″	0,907	28 год	7 723	7 142	6 561
1/8″	9,728	9,147	8 566
1/4″	1,337	19	13 157	12.301	11 445
3/8″	16 662	15,806	14 950
1/2″	1814	14	20 955	19,793	18 631
5/8″	22,911	20 749	20 587
3/4″	26 441	25 279	24,117
7/8″	30.201	29,039	27 877
1″	2,309	одиннадцать	33,249	31,770	30 291
1⅛»	37 891	36 418	34,939
1¼»	41,910	40 431	38,952
1⅜»	44,323	42 844	41 365
1½»	47 803	46 244	44 845
1¾»	53 746	52 267	50,788
2″	59 614	58,135	56 656
2¼»	65,710	64,231	62,762
2½ дюйма	75,184	73 705	72,226
2¾»	81 534	80 055	78 576
3″	87 884	86,405	84,926
3¼»	93,980	92,501	91,022
3½ дюйма	100,330	98 851	97 372
3¾»	106 680	105.201	103,722
4″	113 030	111,551	110 072
4½»	125,730	124 251	122 772
5″	138 430	136,951	135 472
5½»	151 130	148 651	148,172
6″	163 830	162,351	160 872

Как определить шаг дюймовой резьбы

Вот вам фото из Интернета на английском языке, наглядно демонстрирующее технику. Трубная резьба характеризуется не размером между вершинами профиля, а количеством витков на дюйм вдоль оси резьбы. Может помочь обычная рулетка или линейка. Наносим, ​​отмеряем один дюйм (25,4 мм) и визуально подсчитываем количество ступенек.

это еще проще, если у вас в ящике с инструментами лежит дюймовая линейка. Снимать мерки очень удобно, но следует помнить, что пустышки могут отличаться по углу наклона верхней части на 55 ° и 60°.

Шаг резьбы P, мм	Количество ниток на дюйм
0,907	28 год
1,337	19
1814	14
2,309	одиннадцать

Отличие резьбы метрической от трубной

Основными показателями накатки резьбы являются их диаметр и шаг, которые регулируются соответствующими стандартами.

Широко распространенная метрическая резьба, применяемая во всех отраслях промышленности, отличается от трубной резьбы по следующим параметрам:

Габаритные размеры. Труба имеет внешний диаметр, кратный дюйму специальной неподвижной трубы (33,24 мм) и его десятым долям, причем дюйм не кратен единицам измерения в миллиметрах. Понятно, что элемент с дюймовой резьбой не может соответствовать габаритам изделия, изготовленного по метрическим стандартам. В трубной резьбе шаг измеряется числом витков на дюйм — отсюда следует, что шаг резьбы в миллиметрах не будет совпадать с дюймом.

Все вышесказанное означает, что на практике невозможно навинтить метрическую гайку на дюймовой болт с накатанной головкой — детали не будут совпадать по ходу и диаметру.

Угол профиля. Резьба трубы, регламентируемая отечественными ГОСТ 6211-81, 6357-81, имеет профиль равностороннего треугольника с углом конусности гребня 55 градусов, в то время как в метрической системе этот показатель составляет 60 градусов. Понятно, что помимо разного диаметра и шага эти резьбовые соединения не смогут работать попарно из-за разного угла конических выступов.

Рис. 6 потоков NTPS

Накатка. Накатка трубной резьбы производится на детали с учетом толщины их стенок и внешних размеров: это позволяет получить максимально прочное соединение изделий в зависимости от их физико-механических характеристик деталей. Трубная резьба отличается от метрической тем, что по стандарту каждый диаметр имеет свой шаг — это позволяет по стандартам придать резьбовому соединению высокую, заранее рассчитанную прочность.
