Сверление отверстий под конфирмат

Особенности и преимущества использования

Подтверждения позволяют скрепить между собой несколько деталей из натурального дерева. Его часто используют при сборке мебели, а также в строительных и деревообрабатывающих изделиях. Характеристики этих элементов:

• относится к категории оборудования высокого класса. Изготовлено на заводе;
• для его производства используется только высококачественная углеродистая сталь. Имеет антикоррозионное покрытие на основе цинка, никеля или латуни;
• полное совпадение диаметра стержня и гладкости. Эта особенность позволила максимально эффективно закрепить материал, благодаря тесному контакту. Для выравнивания бывших в употреблении деталей можно использовать обычный молоток;
• мебельные подтверждения имеют большой стержень и резьбовую поверхность, благодаря чему нагрузка на скрепляемый материал мала. Такие конструкции обладают отличной ударопрочностью;
• у них массивная резьба, которая значительно выступает над основанием вала. Внизу есть выемки и кривые;
• это похоже на небольшой тростник. Голова у него немного приплюснута, а вот низ — тупой конец.

Преимущества такой фурнитуры заключаются в следующем:

• способны плотно затянуть любую деталь;
• достаточно легко собрать;
• при использовании такой опоры конструкция приобретет более качественный уровень сцепления;
• эти части можно соединять между собой;
• использование подтверждений позволит конструкции длительное время выдерживать значительные нагрузки. Но для крепления книжного шкафа рекомендуется использовать дюбель и подтверждение.

Есть и минусы:

• после однократной сборки изделия разобрать его будет невозможно. Такие конструкции не выдержат регулярной сборки и разборки;
• такие застежки не относятся к категории скрытых, поэтому нуждаются в дополнительной маскировке с помощью пластиковых заглушек, которые подбираются под цвет изделия.

Использование трех разных по диаметру сверл

Этот способ подходит для небольших объемов работ, так как требует больше времени. Подготовка лунки проводится в три подхода:

Первым делом просверлите две детали по всей длине евровинта. Диаметр наконечника должен быть таким же, как диаметр корпуса винта, без учета резьбы. Это делается для того, чтобы резьба могла врезать в материал ответную резьбу.

Второй шаг заключается в расширении уже сделанного отверстия для гладкой части фурнитуры, которая должна плотно прилегать, но не слишком сильно, чтобы не расколоть материал. Растачивание выполняется сверлом равной толщине шейки и на глубину, равную ее длине.

Третий шаг — зенковать отверстие для вдавливания головки в материал. Это можно сделать с помощью сверла большего диаметра, но для получения качественного результата без сколов лучше делать это с зенковкой.

Основные характеристики

Качественное сверло под европейский мебельный шуруп должно иметь следующие характеристики:

• ударопрочность (kc): 150-165;
• термостойкость 120-150 ° С;
• твердость: 61-64;
• прочность на изгиб на заданном уровне.

Эти параметры обязательны:

• для быстрого образования нужной лунки;
• предотвратить образование дефектов, например, сколов;
• за долгую службу.

Разметка и сборка мебели на конфирматах, основные принципы

Я не сторонник сверления «на вес» путем соединения деталей друг с другом и сверления одним махом.

Если каждый раз зажимать детали струбцинами, процесс будет очень долгим — ведь однотипная операция выполняется быстрее, а не в несколько этапов.

Если при сборке мебели с подтверждениями пренебречь дополнительной фиксацией, не факт, что результат в итоге порадует — вряд ли удастся избежать перекосов, когда после сборки концы неровно выступают за переднюю плоскость.

Гораздо аккуратнее и аккуратнее будет последующая сборка мебели до подтверждений, если разметить и просверлить детали отдельно — финальное сверло 5 мм и лицевое подтверждение. Тогда мебель будет собрана как строитель на месте, быстро и точно.

Производственная добавка (маркировка) осуществляется на специальных сварочных аппаратах. Чтобы сделать мебель своими руками, достаточно вооружиться рулеткой, угольником, маркером и шилом. Удобны специальные модели мебели (кондукторы), их можно сделать самому или купить уже готовые.

На самом деле это своего рода заготовки с отверстиями, которые наносят на детали при маркировке, чтобы не измерять каждый раз одно и то же расстояние.

Рассмотрим принцип разметки на простой навесной полке.

Во избежание недоразумений для крепежа (подтверждения) от края всегда отводится одинаковое расстояние равное 50 мм (если ширина столба уже 150 мм, то меньше).

Определив на объемном чертеже места креплений, их удобно извлекать отдельно от деталей, то есть составлять спецификации на сверление. Для этого я использую программу Basis Furniture Maker.

Перед разметкой детали необходимо «повернуть», вывести на предмет скрытых дефектов. Во время транспортировки на поверхности ЛДСП могут образоваться царапины, сколы на покрытии. Все это можно скрыть, деталь можно объяснить так, чтобы дефект стал незаметным, скрытым внутри готового изделия.

Маркировка сделана строго с лицевых частей шкафа, передний край служит ориентиром. Стенд-ап (боковые стенки) всегда зеркально просверлены.

лучше всего проводить сверление подтверждающим сверлом до упора, с выемкой для зенковки — утопленным подтверждающим колпачком.

Как подбирать сверло под евровинт

Сверло подбирается по стандартному размеру подтверждения. Основным показателем будет внешний диаметр фурнитуры, но если евровинт длинный, этот параметр также учитывается. Подтверждающие сверла имеют фиксированный диаметр. Иногда производители отмечают на изделии, для какого типоразмера застежек он подходит.

Сверло для евровинта подбирается по размеру подтверждения.

Если информации нет, при выборе сверла следует учитывать, что диаметр отверстия должен быть равен внутреннему диаметру стержня европейского шурупа без учета высоты резьбы. Несоблюдение этого правила может привести к недостаточно прочному соединению деталей или деформации внутренней части из ДСП или другого материала.

Требуемый типоразмер подтверждения — 6,3х50 мм, при таких параметрах отверстие для резьбы — 3-4 мм, гладкая часть — 0,7 см. При использовании евровинтов с такими размерами берется сверло диаметром 3,5 мм для просверлите точку для проволоки и 0,7 см для гладкой части.

Разновидности конфирмата, где используется

Главное преимущество подтверждающей поддержки — это высокая надежность и простота такого подключения. Благодаря довольно большой длине евровинта и высокому профилю резьбы площадь контакта металлического крепежа с внутренними поверхностями деревянных изделий довольно значительна. Это обеспечивает качество крепления и исключает нарушение его целостности.

Для этого отверстия в древесине должны точно соответствовать стандартному размеру используемого подтверждения, которое может быть получено только при использовании правильного мебельного сверла.

Еще один положительный момент использования евровинтов — это откидное соединение.

Тип подтверждения обозначается указанием внешнего диаметра его резьбы и общей длины. Например, маркировка 5×60 означает, что винт Euro имеет диаметр наружной резьбы 5 миллиметров и общую длину крепежа 60 миллиметров. Стандартные размеры евровинтов: 5×40 мм, 5×50 мм, 7×50 мм, 6,4×50 мм, 5×70 мм, 7×50 мм, 7×70 мм. Самые распространенные размеры в нашей стране — 7х50 мм и 6,3х50 мм.

Все подтверждения имеют потайную головку с отверстием для инструмента. Чаще всего это отверстие под шестигранник, но выпускаются и евровиты с поперечным вырезом. Обычно винты покрывают белым цинком, иногда — желтым цинком.

Правила установки

Для многих первоначальных подтверждений возникает естественный вопрос о том, какие отверстия просверлить для использованного винта Euro и как обычно выполняется эта процедура.

Не должно возникнуть проблем с тем, как просверлить отверстия, если вы уже работали со сверлом и представляете принцип его работы.

Перед установкой подтверждения в мебельный корпус необходимо сделать соответствующую разметку. Для его нанесения вам понадобится маска или шаблон. С их помощью можно значительно ускорить работу и добиться высокого уровня точности. Если вы делаете простую разметку, вам не понадобится проводник (template.

Для правильной установки подтверждения рекомендуется заранее поинтересоваться материалом самой мебели, а также конструктивными особенностями Eurovite. Всего требуется 3 отверстия:

• под резьбовую часть винта;
• для гладкой стороны евроголовки;
• под шляпой.

Для каждого отверстия используется сверло соответствующего диаметра. Это время, необходимое для создания большего количества отверстий, которые заставят вас тратить гораздо больше времени на сборку мебели.

Но выход есть. Он представлен в виде специального учебника, предназначенного специально для подтверждений. Найти его в Леруа Мерлен или любом другом магазине мебельной фурнитуры не составит труда. Особенность специальной дрели в том, что она позволяет одновременно подготовить 3 разных отверстия за один прием. Это связано с конструкцией самой дрели.

Нюансы крепежа

Выполнение даже самой простой работы по скреплению двух предметов мебели требует от исполнителя особых профессиональных навыков. Отверстия для стяжки создаются сверлами диаметром 4 и 6 мм. Под капотом используется ступенчатый резак. Специалисты советуют обращаться только к этому варианту — он позволяет одним движением проделать нужную дырочку нужного размера. Рекомендуется использовать высокоскоростные инструменты. Низкие приведут к образованию стружки в отверстии — сверло ее туда выдавит.

На снятие сверла желательно обратить внимание — могут появиться нежелательные сколы. Они не будут критичными, если у шурупа большая головка, скрывающая все недостатки работы. Такой вид крепления обеспечит высочайшую степень сцепления. При первой работе с подтверждениями все должно производиться вручную, при высокой прочности винта его можно легко вынуть из сцепляющихся частей мебели, не повредив их.

Качество соединения также будет зависеть от точности отметок на мебели. Все специалисты подходят к этому шагу со всей ответственностью. На той части, которая накладывается на конец другой, выполняется два вида маркировки:

• глубина просверленного отверстия — 5-10 см;
• центральная часть отверстия должна располагаться от края на расстоянии ½ части толщины соединяемой части.

На соединяемой детали разметка наносится на торцевую часть, строго по центру мебельного стола.

Более точную разметку можно сделать, проделав сквозное отверстие в перекрывающейся части. Далее, прикрепив к нему второй элемент, отметьте место отверстия, предназначенного для евровинки. Это сделает сборку максимально плавной.
На этапе маркировки для облегчения работы используется шаблон для выполнения отверстий для подтверждения

Заглушки под конфирмат

Этот вид заглушек позволяет полностью закрыть заглушки, которые остаются на поверхности деталей мебели. Их используют для придания мебели законченного вида или в декоративных целях. Также его можно использовать для скрытия имеющихся дыр и в случае обнаружения незначительных дефектов на поверхности мебели.

Типы заглушек:

• самоклеющиеся;
• пластик.

Цветовые вариации дюбелей выбираются в соответствии с основными тонами ДСП. Самоклеящиеся колпачки популярнее пластиковых. Они совершенно безликие, но чрезвычайно удобны в использовании. Стоимость у них практически одинаковая. Для изготовления пластиковых колпачков используется пластик. Изделие имеет диаметр 1,2 см и округлую форму. Они закреплены на небольшом выступе (шестиугольнике), который оставляет подтверждение. Самоклеящиеся элементы считаются более универсальными и изготавливаются из меламина. Также они имеют округлую форму. Еще одним преимуществом колючек является их толщина, которая не превышает 0,4 мм и делает их практически незаметными на общем фоне.

Как просверлить отверстие под размещение конфирмата

Подтверждение вкручивается в заранее подготовленное отверстие, поэтому вопрос, как просверлить такое отверстие, вполне актуален. Для этого потребуются следующие инструменты и материалы:

• отвертка или электродрель;
• некоторые подходящего размера;
• практика для подтверждения;
• измерительный инструмент, который можно использовать как линейку (или строительную ленту);
• карандаш;
• шило.

Для облегчения разметки и сохранения строго перпендикулярного положения сверла используйте шаблон для сверления отверстий для подтверждения

Размеры отверстия под еврошуруп

Евровиты обычно используются для сборки мебели, размеры которой составляют 6,4х50 мм. Чтобы проделать отверстия для такого подтверждения, диаметр внешней резьбы которых составляет 6,4 мм, а размер поперечного сечения корпуса шурупа 4,4 мм, используется сверло диаметром 4,5-5 мм. Отверстия для этого типа подтверждения необходимо просверлить на глубину не менее 50 мм. Если диаметр отверстия больше указанного значения, евровинт просто не удержит, если меньше, он может сломать предмет мебели, в который он вкручен.

Ступенчатое сверло подбирается исходя из размеров конкретной модели от Eurovite

Сверло, с помощью которого проделываются отверстия для подтверждения, должно быть оснащено специальной рабочей головкой. С одной стороны, он подготавливает увеличенное отверстие для шейки винта, с другой стороны, он противодействует точке, в которой будет располагаться его головка. Для размещения подтверждения можно использовать обычное сверло, но в этом случае необходимо подготовить места для горловины застежки и ее головки.

Разметка мест сверления

Надежность и качество соединения, выполненного с использованием подтверждений, во многом зависит от точности разметки под них будущих отверстий. На элементе, который будет накладываться на торец другого элемента мебельной конструкции, выполнить два вида раз

• глубина сверления (5-10 см);
• центр будущего отверстия (если толщина стыкуемой детали 16 мм, она должна находиться на расстоянии 8 мм от края плиты).

Схема для сверления евровинтов

Точка сверления на его конце отмечают на упорном элементе, располагая его строго по центру оси мебели.

Для максимально точной разметки точек сверления можно использовать следующий несложный прием: в перекрывающейся части после предварительной разметки проделывается сквозное отверстие, через которое, зацепив первую часть за вторую, роторное сверло маркирует положение второй лунки для евровитки.

Выполнение отверстий

Чтобы максимально эффективно проделать отверстия для размещения подтверждений, рекомендуем следовать приведенным ниже рекомендациям.

1. Перед сверлением детали необходимо подложить под нее ненужный кусок ДСП: это позволит избежать появления сколов на выходе из создаваемого отверстия.
2. Формировать места для шеи и головы подтвержденного лица в уже просверленном отверстии можно, удерживая деталь на грузе.
3. При сверлении как в слое детали, так и в ее торце сверло ставят строго перпендикулярно. Это позволит получить качественный результат и не повредить деталь.
4. При сверлении сразу двух деталей их необходимо надежно зафиксировать в нужном положении, для чего можно использовать струбцины и другие фиксирующие устройства. Это наиболее точный и быстрый способ создания отверстий для подтверждения.
5. При сверлении отверстий под дюбели желательно оснастить используемый инструмент ограничителем глубины, который позволит не повредить детали при их сверлении.

Виды конфирматов и отверстий под них

Внешне евровинт напоминает винт, от которого принципиально отличается диаметром и формой нарезанного зуба. Такая конструктивная особенность позволяет в несколько раз увеличить площадь контакта неподвижной детали с корпусом. В результате значительно повышается надежность связи.

Подтверждение заменяет 3-4 винта одинаковой длины. У мебели из ЛДСП показатели еще более впечатляющие. Центр листа — самая рыхлая часть материала. Тонкий винт нельзя надежно затянуть. Евровинт из-за большего диаметра захватывает самые твердые слои ДСП, и не случайно производители однозначно предпочитают его.

Производители предлагают ряд различных размеров для разных типов соединений. Не все модели можно найти в магазине. Некоторые используются только для специальных целей. Их можно заказать или приобрести в специализированных магазинах.

Модель5х405х507х407х507х607х70

Общая длина, мм	38,5-40,0	48,5-50,0	35,5-40,0	48,5-50,0	58,5-60,0	68,5-70,0
Диаметр головки, мм	7-7,5	7-7,5	9,5-10	9,5-10	9,5-10	9,5-10
Длина головы, мм	6	6	10	10	10	10
Диаметр наружной резьбы, мм	4,7-5	4,7-5	6.3-7	6.3-7	6.3-7	6.3-7
Диаметр в нижней точке резьбы, мм	3,4	3,4	4,7	4,7	4,7	4,7

Как закручивается подтверждение, зависит от формы головы. Он может быть шестиугольным или крестообразным. Для евровинтов малого диаметра (5 мм) используйте гаечный ключ на 3 мм, а для больших изделий (7 мм) — на 4 мм.

Размеры сверла определяются по таблице. В зависимости от материала отверстие для резьбы составляет 3,5 мм или 4,5-5 мм. Для подтверждающей головки требуется диаметр 5 мм и 7 мм соответственно, в зависимости от марки.

Рекомендации

Есть ряд важных правил и рекомендаций, которые необходимо учитывать.

• Чтобы сверло не смещалось вбок с первых минут процесса сверления, необходимо сделать насечку в середине планируемого отверстия. Делается это шилом, однако подойдут и другие острые предметы — саморез, гвоздь и тому подобное.
• Уменьшите количество оборотов. Сверление в древесине следует производить на малых оборотах электродрели.
• уменьшить или минимизировать образование стружки на нижней поверхности изделия при сверлении можно, выполнив работы одним из следующих способов:

• делаем сквозное отверстие и отверстие малого диаметра, а затем просверливаем его по центру с двух сторон режущим инструментом необходимого диаметра;
• со стороны, с которой должно выходить сверло, прижать зажимами плоский держатель из дерева или ДВП, просверлить отверстие, снять держатель.

4. Вертикальность сверла обеспечивается за счет использования направляющей для электродрели, для цилиндрических деталей можно использовать специальный шаблон, который выполняет как центрирование сверла, так и вертикальность сверления.

Если просверленное отверстие слишком большого диаметра, у вас есть возможность восстановить его следующим образом: просверлите отверстие до большего диаметра, затем вставьте деревянный чопик (деревянный дюбель) подходящего диаметра и поместите его на клей. Дайте клею затвердеть и выровняйте верхний край палочки на одном уровне с плоскостью с помощью зубила, затем снова просверлите отверстие в том же месте.

Сверла для изготовления мебели 8 мм

Используется для сверления отверстий для эксцентриковых стяжек, дюбелей, отжиманий для вставки (толкатели и амортизаторы), держателей стаканов, упоров для обуви и специальных держателей флажков. И, как было написано ранее, комбинация боров 5 мм и 8 мм позволяет не использовать бор для подтверждения во время аддитивного процесса.

Конфирматное сверло – три в одном

специальным подтверждающим сверлом (фрезой) работать намного проще, так как оно имеет особую ступенчатую геометрию, и вся операция выполняется за один прием. Дополнительным преимуществом его использования является то, что он одновременно снимает фаску под потайной головкой оборудования. Заменяет два сверла разного диаметра и зенковку. Кроме того, подтверждающий резец имеет входную часть с острым концом, что обеспечивает точное введение инструмента и исключает риск его бокового соскальзывания в начале сверления.

Сверление в двух деталях одновременно

Этот вариант считается самым точным, к тому же самым быстрым. Но чтобы проделать дырку одновременно в двух частях, их нужно будет отремонтировать перед сверлением. Для этого могут потребоваться специальные зажимы, зажимы и другие приспособления.

Приспособления для сверления отверстий

Чтобы не размечать каждый раз 8 мм от края как в слое, так и по торцу, можно воспользоваться специальным приспособлением, которое, кстати, несложно сделать.

это своего рода деревянная форма с металлическим наконечником внутри.

Выглядит это так, посмотрите фото:

А это более профессиональная вещь:

Посмотрите небольшой видеоролик о точном сверлении отверстий в ДСП для проверки и сборки деталей мебели:

Размеры конфирматов

Обязательные параметры считаются основанными на внешней резьбе.

Недостаток — незакрытые застежки, шляпа видна.

При сборке мебели используется подтверждение 6,4 * 50.

Наиболее распространенные размеры евровинтов:

• длина: 40 (миллиметры), диаметр резьбы: 5 (миллиметры);
• длина: 50 (миллиметры), диаметр резьбы: 5 (миллиметры);
• длина: 40 (миллиметры), диаметр резьбы: 6.3 (миллиметры);
• длина: 40 (миллиметры), диаметр резьбы: 6.3 (миллиметры);
• длина: 40 (миллиметры), диаметр резьбы: 7 (миллиметры);
• длина: 50 (миллиметры), диаметр резьбы: 7 (миллиметры);
• длина: 60 ​​(миллиметры), диаметр резьбы: 7 (миллиметры);
• длина: 70 (миллиметры), диаметр резьбы: 7 (миллиметры).

Стоимость по отношению к любому товару составляет цент.

Покупать такую ​​дрель для «одноразового» использования нецелесообразно.

Здесь главное выдержать все габариты. В противном случае подтверждение упадет или наоборот порвет ДСП и испортит мебель. Сверло для подтверждения также создает углубление для крышки. Отверстия проделываются строго по указателям, сверло нужно держать параллельно поверхности. Чтобы избежать сколов, на тыльную сторону кладут лист ДСП или фанеры. Важный момент: при сверлении конца детали сверло должно быть строго перпендикулярно его концу, иначе при отклонении сверло уйдет в сторону и деталь будет повреждена. При сверлении лицевой стороны детали важна перпендикулярность наконечника детали. Используйте обычное шило, чтобы сверло не соскочило. С его помощью делается небольшая выемка на лице и на конце. После соединения (вытягивания) двух деталей их можно поправить резиновым молотком.

Детали, соединенные на саморез, будут недостаточно устойчивыми. Из-за хрупкости ДСП использование шурупов не оправдывает ожиданий.

Использование такой дрели рационально в случае большого объема работ и многократного использования.

Другой вариант — просверлить детали вместе. Этот метод не только быстрый, но и точный. Только для этого необходимо плотно закрепить детали струбцинами. Это экономит время и ускоряет процесс сборки.

Для соединения двух кусков ЛДСП (толщина одного листа 16 мм) используется евровинт.

Если у вас есть «подтвержденное» сверло, работа значительно сокращается, но такое сверло найти непросто.

Следовательно, использование подтверждения полностью оправдано. Для его установки не требуется никаких специальных инструментов. Все, что вам нужно — это заказать необходимое количество подтверждений. В первый раз качественную стяжку получить вряд ли получится, но сделав пару стяжек, все наладится. Как говорится, глаза боятся, а руки делают.

необходимо соединить две детали толщиной 16 мм.

Со второй частью делаем то же самое, только берем сверло диаметром 4,5 мм.

В первый раз качественную стяжку получить вряд ли получится, но сделав пару стяжек, все наладится.

Самый главный крепеж — мебельный конфирмат

Привет друзья.

Сегодня мы поговорим о наиболее часто используемых крепежах при изготовлении корпусной мебели.

Застежка, известная как конфирмат, приобрела огромную популярность среди производителей мебели с 1990-х годов. Его точное название — цельная стяжка.

Он также называется Eurovite, Eurovite и в просторечии называется «Euricom», а странное название Confirmat происходит от названия бренда Confirmat, используемого для производства этих продуктов немецкой компанией Häfele.

Особенности и преимущества

Подтверждение — винт с потайной головкой с проточками двух типов: под шестигранный и четырехгранный инструмент.

Его вал имеет тупой конец, снабжен массивной и широко выступающей резьбой, нижние витки которой имеют конические насечки, предназначенные для врезания в материал.

Хвостовик имеет гладкую часть без резьбы под головкой винта.

Евровинты изготавливаются из высококачественной углеродистой стали с никелевым, цинковым или латунным покрытием.

Сталь, используемая для изготовления евровинтов, пластиковая, поэтому они гнутся, но не ломаются при неправильной установке, что позволяет легко удалить их из материала.

Цельная стяжка предназначена для соединения деревянных деталей и материалов, созданных на основе изделий деревообработки — ДСП и МДФ.

Размерный ряд этой застежки представлен в следующих соотношениях внешнего диаметра резьбы и длины винта (мм): 5×40, 5×50, 6.3×40, 6.3×50, 7×40, 7×50, 7×60, 7×70.

Наиболее популярны подтвержденные длиной 50 и 70 мм с диаметром проволоки 7 мм.

Евровинты с нормальной головкой требуют дополнительной зенковки отверстия для установки головки заподлицо, но также доступны с небольшим зубом под головкой, который обеспечивает отверстие с фаской нужного размера просто во время установки.

Если подтверждение монтируется на боковой стороне лицевой поверхности мебельного корпуса, то сегодня предлагается широкий выбор декоративных дюбелей и наклеек для маскировки головок винтов, которые можно подобрать в соответствии с декором мебельного материала.

Нюансы крепежа

При всей универсальности этой застежки и простоте обработки требуется определенный навык, в основном связанный со знанием характеристик того или иного устанавливаемого материала.

отверстия для подтверждения можно делать сверлами диаметром 4,5-5 мм для вала шурупа, а под головкой отверстие просверливается специальной ступенчатой ​​фрезой, прикрепленной к сверлу.

Последний вариант наиболее удобен, так как позволяет подготовить отверстия за один прием.

Чтобы сделать качественное отверстие, лучше всего использовать высокоскоростной инструмент. На малых оборотах сверло может тянуть дерево и забиваться стружкой, которую невозможно полностью удалить из отверстия.

Фреза делает идеальные отверстия, сверло оставляет мелкие стружки по краям отверстий при удалении, что в данном случае не критично, так как головка винта их закроет.

Евровинты обеспечивают более надежное соединение, чем другие виды крепежа, за счет большой выступающей резьбы, плотно разрезающей материал.

Подтверждения устанавливаются с помощью отвертки или дрели с соответствующими битами или ручными ключами.

Новичкам лучше производить установку вручную, чтобы контролировать процесс, а в случае чрезмерного сопротивления винта при установке вовремя снимать крепеж, не допуская механического повреждения материала.

Как выполняется крепеж с помощью евровинтов

Для использования подтверждений требуются определенные навыки работы с таким крепежом, а также знание характеристик материала, из которого изготовлены соединяемые изделия. Перфорация для подтверждения выполняется инструментом диаметром 4,5-5 мм. В этом случае лучше использовать сверла, на которых закреплена ступенчатая фреза, позволяющая сразу сгладить положение головки винта. Используя такой инструмент, вы можете получить готовое отверстие за один прием. В этом случае фреза образует идеальную поверхность для головки винта, чего нельзя сказать о сверле, которое после удаления может оставлять сколы на краях отверстия (однако они будут закрыты подтверждающей головкой позже).

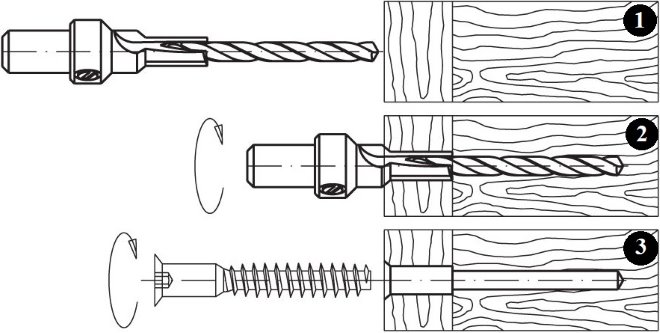

Европейская последовательность установки шурупов

Евровинты, по сравнению с другими видами крепежа, обеспечивают более надежное крепление соединяемых деталей. Объясняется это более широким расположением резьбовых элементов, которые надежно разрезают материал. Подтверждения устанавливаются вручную, а также с помощью электродрели с соответствующими принадлежностями или шуруповерта. Тем, кто неопытен в использовании таких креплений, лучше установить их вручную, чтобы в случае чрезмерной прочности шурупа его можно было в любой момент снять с соединяемых элементов мебели.

Глубина и ширина отверстия

При сборке мебели обычно используют подтверждение размером 6,4 * 50. Поскольку диаметр резьбы составляет 6,4 мм, а диаметр корпуса подтверждения составляет 4,4 мм, поэтому для крепления высококачественных деталей диаметр отверстия должен быть в пределах 4,5. -5 мм и глубиной не менее 50 мм.

Если толщина отверстия больше указанной, подтверждение не будет хорошо удерживать детали, если меньше, может сломать ДСП своей толщиной.

Для сверления используется подтверждающий наконечник диаметром 4,5 мм, который снабжен дополнительной головкой для сверления увеличенного отверстия под горлышком подтверждения, что также делает зенковку под его головкой.

Конечно, можно использовать и обычное сверло диаметром 5 мм, но для качественного крепления в отверстии также потребуется сделать место для горловины подтверждения и его крышки.

Конструкция

Подтверждающий чертеж: d — наружный диаметр резьбы, L — длина

Подтверждение состоит из потайной головки с крестообразной выемкой Pozidriv № 2 или 3 или шестигранной головки 3 и 4 мм. Гладкая часть стержня граничит с головкой, затем коническая часть и резьбовая часть с тупым концом. Диаметр гладкой части и внешний диаметр резьбовой части совпадают.

Подтверждения изготавливаются из металлических сплавов и, как правило, имеют покрытие, в основном цинковое.

Монтаж



Расчет материалов

Общее количество евровинтов зависит от монтажной площади. Вы можете посчитать их сами. Главное, на что следует обратить внимание, это следующая информация о крепежном оборудовании.

При сверлении отверстий необходимо строго придерживаться кромки и промежутков.

• Минимальное расстояние от края равно удвоенной глубине закрепляемого элемента. Крепеж нельзя устанавливать очень близко к краю.
• Максимальное расстояние между осями равно четырехкратной глубине закрепляемого материала. Больше этого значения ввинчивать не стоит.

Часто у покупателей возникают затруднения, они не могут определиться с количеством штук. Поскольку производитель продает подтверждения на вес.

• В этом случае пригодятся специальные калькуляторы, доступные в Интернете. Если вы введете в программу тип оборудования, стандарт, диаметр, длину и вес, она рассчитает, сколько килограммов оборудования находится в указанном количестве.
• Есть еще один калькулятор, где вам просто нужно указать размер винтов и массу, и он даст вам количество штук. Есть еще и обратный расчет (от штук до килограммов).

Ниже мы расскажем, какие сверла подходят для подтверждения и как их установить.

Шаблон для сверления отверстий для подтверждения

Технология

Чтобы связать части с конфирматором, требуется определенное умение. Необходимо знать характеристики евровинта и качество склеиваемого материала. Подтверждение в основном используется для ДВП, ДСП, фанеры, ДСП и дерева.

Подтверждение особенно популярно из-за того, что требует особой точности маркировки.

Соединение формируется следующим образом: гладкая часть и головка находятся в сквозном отверстии, а резьбовая часть — в глухой. В этом случае первое отверстие — это сквозное отверстие, которое находится на передней части первой детали. А второе отверстие находится во второй части и оно слепое.

Процесс установки выглядит просто. Для подтверждения нужно подготовить 2 специальных отверстия: первое — для резьбовой части, второе — для гладкой безрезьбовой части. Если взять, например, наиболее распространенный размер подтверждения 7 мм, то в этом случае нужен наконечник 5 мм для резьбовой части и 7 мм для нерезьбовой части.

• Еще один положительный момент в установке подтверждения. Для подтверждения есть специальное сверло, имеющее ступенчатую резьбу. С его помощью можно за один прием подготовить отверстие для евровайта.
• Для еще более надежного соединения деталей в держатель добавляется дюбель.

Итак, для фиксации деталей конфирматом потребуются следующие инструменты:

1. Шестиугольник.
2. Два сверла разного диаметра (5 и 7 мм) или подтверждающее сверло.

Цена работ и материалов

Стоимость евровинта может варьироваться. Но в среднем вы можете купить подтверждающий винт по цене 1,30 рубля за штуку.

Это видео покажет вам, как сверлить для подтверждения:

Технология применения конфирмата

Надо сказать, что размер отверстия отличается для подтверждения. Их нужно просверлить трех разных диаметров: под проволоку, под головку и под развертку. Поэтому существует две технологии создания отверстий:

• В первом случае можно использовать обычное сверло, но вам придется взять три разных диаметра. Сначала нужно просверлить стяжку для проволоки по всей длине, затем чуть большего диаметра под головку и, наконец, под фланец заглушки. Диаметр каждой фрезы, конечно, зависит от размера конкретного подтверждения. Этот метод неудобен и трудоемок, хотя может подойти для небольших объемов работы.

• Второй вариант более профессиональный и принят на вооружение квалифицированными специалистами, есть специальная дрель для подтверждения ступенчатой ​​фрезой. Такой инструмент одновременно пробивает все отверстия и создает образец для сканирования. Требуется использование высокоскоростной электродрели.

Евровинты соединяют детали под углом 90 градусов. Чтобы сделать стык, необходимо скрепить две детали между собой так, как они должны быть соединены по схеме. Затем просверлите отверстие для подтверждающего винта через плоскость одной детали в конец другой. Далее нужно отверткой прикрутить стяжку. Вот связь и все.

Заглушки под конфирмат

Этот вид заглушек позволяет полностью закрыть заглушки, которые остаются на поверхности деталей мебели. Их используют для придания мебели законченного вида или в декоративных целях. Также его можно использовать для скрытия имеющихся дыр и в случае обнаружения незначительных дефектов на поверхности мебели.

Типы заглушек:

• самоклеющиеся;
• пластик.

Цветовые вариации дюбелей выбираются в соответствии с основными тонами ДСП. Самоклеящиеся колпачки популярнее пластиковых. Они совершенно безликие, но чрезвычайно удобны в использовании. Стоимость у них практически одинаковая. Для изготовления пластиковых колпачков используется пластик. Изделие имеет диаметр 1,2 см и округлую форму. Они закреплены на небольшом выступе (шестиугольнике), который оставляет подтверждение. Самоклеящиеся элементы считаются более универсальными и изготавливаются из меламина. Также они имеют округлую форму. Еще одним преимуществом колючек является их толщина, которая не превышает 0,4 мм и делает их практически незаметными на общем фоне.
