Нагрузка на болт на разрыв

Виды и технические характеристики анкерных болтов

Анкерные болты делятся на несколько групп, но основным критерием является принцип крепления:

1. Механик. Они фиксируются в основании дистанционным методом. Сначала перфоратором проделывается отверстие в стене или потолке. Вставляется анкер, затем ввинчивается болт.
2. Химик. Это клейкая застежка. Чтобы добиться прочного соединения с основанием, болты окунаются в раствор полимерного клея, который предварительно помещается в подготовленное отверстие. Он затвердевает, эффективно удерживая болт вместе с основанием. Прочность соединения достигается за счет адгезии — проникновения состава в поры основы. Для установки химического якоря требуется пистолет и клей, помещенные в бутылку с узким, сужающимся носиком, с помощью этих приспособлений клей выдавливается в отверстие. Существуют разновидности химического анкера с клеевой капсулой, которая при вкручивании в отверстие под болт ломается.

Анкерный болт представляет собой стержень цилиндрической формы длиной 45-225 мм с резьбой на одном конце. Якорь визуально напоминает втулку с проставкой конической гайки. Производство метизов осуществляется из высококачественной легированной стали, в соответствии с требованиями ГОСТ.

Среди основных технических характеристик, определяющих работоспособность анкера, следует особо выделить усилие отрыва. Этот параметр указывает, какое усилие необходимо приложить к крепежу, чтобы извлечь его из седла. Единица измерения — килоньютон. ГОСТ требует, чтобы значение превышало 10,5 кН. В дополнение к усилию отрыва также учитываются сопротивления изгибу и скручиванию. Величина изгибающего момента, действующего на болт, не должна превышать 5-25 нм, а крутящий момент не должен превышать 10-40 нм. Чем меньше цифр, указанных в характеристиках, тем надежнее и жестче будет крепление застежки.

Усиленный вариант – двухраспорный крепеж

В связи с тем, что потребности потребителей постоянно растут и требуется установка достаточно тяжелых конструкций, крепеж было решено немного доработать. Затем на рынке стройматериалов появился модифицированный продукт — анкерный болт с двойной распорной гайкой. Эта технология позволила значительно увеличить удерживающую силу такой насадки.

Сама конструкция всегда одна и та же, но в этом случае в качестве уплотнительного механизма используются две втулки, одна из которых клиновидная и входит во вторую втулку. Поэтому затягивая гайку, мы повышаем герметичность, равномерно распределяя усилие по всей длине крепежа. Эта же технология применена в его конструкции анкером двойного разжима с кольцом и, как показывает практика, довольно успешна.

Такой модифицированный крепеж в основном используется на производстве, но не только в строительстве. Например, чаще всего этот крепежный элемент используется для соединения станков в мастерских.

Обычно во время работы машина создает какую-то вибрацию, в которой, как правило, нет необходимости, и если раньше машина просто крепилась к полу с помощью бетона, то сегодня проще использовать универсальную подставку и избавиться от нее нежелательные вибрации во время работы.

Область применения

Производство анкеров из высокопрочных сталей делает их востребованными в строительной отрасли, с их помощью монтируют на прочный фундамент различные объекты и конструкции. Это может быть бетон, кирпич, шлакоблок и т.д. Часто используются крепежные элементы для крепления:

• внешние и внутренние блоки систем кондиционирования;
• металлоконструкции различных типов;
• системы видеонаблюдения;
• вентиляционные каналы;
• дверные и оконные рамы;
• подвесные осветительные элементы;
• потолки и многое другое.

При выборе конкретного анкера учитывается его максимальная нагрузка. Превышение этого значения приведет к надежному прерыванию связи.

Допустимая нагрузка

Чтобы определить, какой анкерный болт нужен для установки того или иного изделия, необходимо учитывать действующие на него нагрузки. Это позволит получить качественную связь. Болт подвергается статическим и динамическим нагрузкам. Первые представляют собой силу, с которой объект действует на застежку под действием массы, а вторые — это ударные или импульсные нагрузки.

Выберите крепеж, допустимое усилие отрыва которого будет на 75% больше, чем прилагаемая к нему нагрузка. При этом учитывается целостность основания и его тип. Монолитная поверхность имеет большую прочность, чем ячеистая. Также обращает внимание на наличие повреждений. Это блины, ракушки и чипсы.

Производители выпускают анкеры из высокопрочной стали. Грузоподъемность для крепежа разного диаметра разная. Это следует учитывать при выборе. Расчет допустимой нагрузки ведется отдельно для каждого случая. При этом учитывается вес фиксируемого объекта и тип основания. Характеристики болтов для бревна представлены в таблице:

Диаметр анкера по марке бетона 250	M6	8	M 10	M12	16	M20
Сила вытяжки (кН)	4.2	6	10,7	13,3	23,3	33,3
Сила сдвига (кН)	4	7.3	11,6	16,8	31,4	49
Нагрузка (кг)	224	337	612	816	1704	2041 г

Какую нагрузку выдерживает болт м24?

Новости

площадь поперечного сечения резьбы болта, мм класс прочности болта Минимальная разрывная нагрузка, кН

M18	192	63,4
M20	245	80,8
M22	303	100
M24	353	116

Какой шуруп на какой вес выдерживает?

Какой вес может выдержать саморез в бетоне

Принимаемая масса, кг Тип базы

5-20	4x (20-40)	4x (30–70)
20-50	5×70 — 6×90	5×50 — 6×60
50-75	8×140	8×80
75–100	10×160	10×100

Читайте также Что вызывает терроризм?

Какой вес выдерживает Цанга?

Плоскогубцы латунные М10

Цанга латунная М10 (альтернативное наименование направляющего анкера) имеет внешний диаметр 12 мм и длину 34 мм, соответственно просверливается отверстие диаметром 12 и глубиной не менее 34. Анкер латунный направляемый выдерживает нагрузки (для бетона B25) на сдвиг до 2,1 кН и на вытягивание до 2,1 кН.

Какой вес выдерживает Шпилька м10?

m10 — 2300Н (230кг) и 1700Н (170кг) соответственно.

Какую нагрузку на срез выдерживает болт м8?

Болт M8 прочностью 8,8 вмещает 2 тонны с копейкой для резки и примерно столько же для разрушения.

Правильный монтаж и качественное крепление

Не забывайте, что правильный монтаж зависит, прежде всего, от того, как крепление будет работать в будущем и какой вес сможет выдержать. В основном строительные анкерные болты с гайками монтируются по такому же принципу, но по определенным правилам, которые мы сейчас рассмотрим.

Параметры монтажа анкерного болта

Если в качестве крепежа выбраны анкерные болты, необходимо решить, какие метизы использовать. В этом можно узнать, обратившись к соответствующим нормативным документам, а именно ГОСТу. Содержит все технические характеристики. Помимо массы и габаритов болта, в ГОСТе, например, указывается уровень разрывной нагрузки. Дополнительные параметры можно получить из следующей таблицы, включая минимальную толщину прикрепляемого объекта и диаметр наконечника, который будет использоваться для подготовки отверстия.

Стандартный размер	Диаметр наконечника, мм	Диаметр резьбы, мм	Глубина реза, мм	Высота, м	Длина, мм	Минимальная толщина прикрепляемого объекта, мм
M5 × 6.5 × 18	6.5	M5	ветры	10	18	3
M5 × 6.5 × 25	6.5	M5	25	15	25	5
M5 × 6.5 × 36	6.5	M5	40	25	36	восемь
M5 × 6.5 × 56	6.5	M5	60	25	56	28 год
M5 × 6.5 × 75	6.5	M5	80	25	75	47
M6 × 8 × 25	восемь	M6	тридцать	17	25	3
M6 × 8 × 40	восемь	M6	45	25	40	12
M6 × 8 × 65	восемь	M6	70	25	65	37
M6 × 8 × 85	восемь	M6	90	25	80	57 год
M6 × 8 × 100	восемь	M6	105	25	100	70
M6 × 8 × 120	восемь	M6	125	25	120	90
M8 × 10 × 40	10	M8	45	тридцать	40	5
M8 × 10 × 50	10	M8	60	35 год	50	12
M8 × 10 × 60	10	M8	65	40	60	15
M8 × 10 × 77	10	M8	80	тридцать	77	40
M8 × 10 × 97	10	M8	100	тридцать	97	60
M8 × 10 × 125	10	M8	130	35 год	125	85
M8 × 10 × 130	10	M8	135	35 год	130	90
M8 × 10 × 150	10	M8	155	35 год	150	110
M10 × 12 × 60	12	M10	70	40	60	15
M10 × 12 × 75	12	M10	85	45	75	25
M10 × 12 × 99	12	M10	110	45	99	50
M10 × 12 × 129	12	M10	140	45	129	80
M10 × 12 × 150	12	M10	160	45	150	100
M10 × 12 × 180	12	M10	190	45	180	130
M10 × 12 × 200	12	M10	210	45	200	150
M12 × 16 × 65	16	M12	70	35 год	65	ветры
M12 × 16 × 111	16	M12	120	35 год	111	65
M12 × 16 × 147	16	M12	155	35 год	147	100
M12 × 16 × 180	16	M12	190	35 год	180	135
M12 × 16 × 220	16	M12	230	35 год	220	175
M12 × 16 × 300	16	M12	310	50	300	240
M12 × 16 × 360	16	M12	375	50	360	300
M16 × 20 × 75	ветры	M16	85	40	75	25
M16 × 20 × 107	ветры	M16	120	40	107	55
M16 × 20 × 151	ветры	M16	165	40	151	100
M16 × 20 × 200	ветры	M16	215	40	200	150
M16 × 20 × 250	ветры	M16	265	40	250	200
M16 × 20 × 300	ветры	M16	315	40	300	250
M16 × 20 × 360	ветры	M16	375	50	360	300
M20 × 24 × 300	24	M20	320	60	300	220
M20 × 24 × 360	24	M20	380	60	360	280

Основным критерием выбора анкеров является их размер. При выборе болтов учитывайте массу объекта, который будет удерживать якорь. Если вес объекта большой, якорь должен быть длиннее и больше в диаметре. Не игнорируйте толщину стены, иначе длинный болт проткнет стену или потолок и выйдет с другой стороны.

Анкерный болт с максимальным диаметром распорной втулки имеет самую высокую грузоподъемность, однако их следует закреплять только на прочных и надежных основаниях, так как параметры конструкции также определяют, выдержит ли он вес закрепляемого объекта.

7. Защита анкеров от коррозии

В зависимости от условий эксплуатации и требуемого срока службы коррозии анкера в виде обычной ржавчины можно избежать, используя специальные защитные покрытия или нержавеющие стали. Для сухих помещений можно использовать анкеры из оцинкованной углеродистой стали, горячеоцинкованные для короткого и среднего срока службы. Для длительного срока службы используются нержавеющие стали: марка А2 — для нормальных незагрязненных участков, марка А4 — для загрязненных территорий.

Двухраспорные анкерные болты, оснащенные гайкой

Наиболее эффективным креплением для крепления предметов значительного веса на различных поверхностях является анкерный болт с двойной распорной гайкой. Также по фото таких крепежных элементов можно сделать вывод, что они обладают большей несущей способностью, чем обычные анкерные болты.

Особенностью конструкции болтов этого типа является использование одновременно двух втулок, расположенных на стержне с резьбой. Одна из этих втулок имеет коническую форму и при затягивании гайки входит во второй элемент, расширяя его. Поэтому внутри крепежного отверстия одновременно находятся две расширенные втулки, что значительно увеличивает несущую способность болта.

Анкер двойного расширения предназначен для твердых материалов, использование в пустотелых конструкциях не рекомендуется

Способность анкерного изделия двойного расширения выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно использовать его не только в строительстве и ремонте, но и на производстве. В частности, именно с помощью такого крепежа устанавливается тяжелое промышленное оборудование, которое при эксплуатации создает значительные вибрационные нагрузки.

Какую нагрузку выдерживает болт м16 на срез?

Предельная нагрузка на болт (несущая способность) при натяжении болтов

Диаметр болта (класс прочности) Допустимая нагрузка, например

M12 (8,8)	3.5
M16 (5,6)	3.3
M16 (8,8)	6,6
M20 (5,6)	5.1

Таблица допустимых нагрузок и веса

Размер анкерного болта напрямую влияет на такие характеристики, как допустимые нагрузки, вес и разрушающее действие. Ниже представлена ​​таблица, по которой можно определить эти параметры.

Диаметр анкерного болта, мм	M6	8	M10	M12	16	M20
Бетон М250 (В20) без трещин	Расчетное усилие извлечения, кН	4.2	6	10,7	13,3	23,3	33,3
Расчетная поперечная сила, кН	4	7.3	11,6	16,8	31,4	49
Допустимая нагрузка, кг	428	612	1092	1357	2377	3398
Бетон М250 (В20) с трещинами	Расчетное усилие извлечения, кН	2.2	3.3	6	восемь	16,7	ветры
Расчетная поперечная сила, кН	4	7.3	11,6	16,8	31,4	49
Допустимая нагрузка, кг	224	337	612	816	1704	2041 г

Читайте также: Как правильно выбрать болты и гайки для легкосплавных дисков

Расчеты при определении размера анкерного болта

Чтобы узнать, какой анкерный болт нужен в конкретной ситуации, следует учитывать все нагрузки, которые могут быть статическими и динамическими. Статические нагрузки относятся к силе, с которой объект действует на якорь, в зависимости от веса. К динамическим нагрузкам относятся импульсные и ударные нагрузки. Они определяются временем, точкой приложения и направлением приложенной силы. Предмет на стене будет надежно и надежно закреплен, если нагрузка на него не превышает 25% тянущего усилия.

Понять, как выполняются расчеты, можно на примере.

Например, вам нужно повесить на кухне шкаф. Объект весит 25 кг, включая такие предметы, как еда и посуда. Поскольку анкер должен выдерживать четырехкратную нагрузку, расчет будет выглядеть так:

P = m (масса объекта, кг) × 4 (по правилу) × g (9,81 кН / кг) = 25 кг × 4 × 9,81 кН / кг = 0,981 кН

Значение действует до тех пор, пока не повреждено основание, в которое забивается якорь. Если в бетонной стене есть трещины или другие дефекты, результат необходимо умножить на 0,6. Таким образом, мы обнаруживаем, что в поврежденной стене анкер выдерживает нагрузку 0,59 кН.

Если вам нужно рассчитать нагрузку, создаваемую подвешенным объектом массы m на определенном расстоянии l, вы должны использовать формулу: M = m × g × l.

Сколько выдерживает анкер в кирпичной стене?

Анкерные системы считаются оптимальными для кирпичных стен, правильно подобранное и фиксированное крепление выдерживает нагрузку в 100 кг. Анкеры нужны для крепления и поддержки тяжелых конструкций: навесных стен, навесов, заборов, мебели.

Как правильно установить анкерный болт с гайкой — пошаговая схема

Шаг 1: Диаметр отверстия под анкер

Перед тем, как просверлить отверстие под опору, необходимо взять сверло по бетону под перфоратор необходимого диаметра. В этом случае, прежде всего, позвольте себе ориентироваться на размер вашей оправы. Ни при каких обстоятельствах не рекомендуется расширять отверстие, если втулка не подходит. Лучше еще раз просверлить сверло того же диаметра, и отверстие станет немного больше. Если проколоть точку крепления сверлом большего диаметра, втулка может свободно «ходить» внутри нее, а распорный механизм просто не может выполнять герметизирующие функции.

Шаг 2: Очистка места крепления от мусора

Не секрет, что после сверления в готовой лунке остается мусор после работы перфоратором. Именно эти крошки и пыль мешают установке болта на место установки. В нечистое отверстие особенно сложно установить двойной распорный механизм, у такой застежки втулка чуть более широкая, чем у обычной. Поэтому перед установкой тщательно прочистите отверстие, при необходимости воспользуйтесь строительным или бытовым пылесосом.

Шаг 3: Правильная установка тяжелых элементов

Вставив болт в отверстие, не спешите монтировать устройство, затягивая гайки, есть более практичное решение. После установки анкера, не подвешивая изделие, затяните болт гаечным ключом до упора. Затяжку нужно проводить до тех пор, пока шпилька не толкнет втулку и крепление как бы не примет рабочий режим. После этого можно подать гайку к штифтам, которые уже прочно удерживаются в монтажном отверстии, установить прибор и спокойно затянуть гайками.

Определение величины предварительной затяжки анкерных болтов

Анкеры затягиваются по величине предварительной затяжки F. При динамических нагрузках на болт этот параметр принимается равным 1,1P, при статических — 0,75P. P — расчетная нагрузка, действующая на крепеж, формула расчета которой была приведена в предыдущем разделе.

Если болт затягивается стандартным ручным инструментом при установке в стальную колонну или аналогичную конструкцию, величина предварительной затяжки анкерных болтов рассчитывается с учетом максимальной силы, прилагаемой к крепежу. Порядок установки анкеров можно найти в Приложении 8 к Руководству СНиП 2.09.03-85.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Поскольку все крепежные изделия представляют собой сложные сборочные изделия, на все они есть соответствующая техническая документация. Именно из таких документов при необходимости можно узнать технические параметры. Например, выбирая ту или иную застежку, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что документация существует, мы получим ответ на наш вопрос.

Еще меньший, габариты которого составляют 5 × 6,5 × 18 мм, по заявленным производителем характеристикам способен выдерживать вытяжную нагрузку до 800 кгс.

Чтобы было понятнее, кгс — это обозначение одного килограмма / силы, в котором учитываются масса одного килограмма и сила, с которой этот килограмм оказывает давление на весы. Дальнейшие расчеты довольно просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой якорь выдержит изделие весом 800 килограмм.

К тому же абсолютно каждому болту соответствует ГОСТ, который делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, габаритам и диаметру крепежа. На крупных строительных площадках эта документация помогает в выборе крепежа и закупке соответствующего материала.

Что надежнее дюбель или анкер?

Заключение По надежности и прочности анкер значительно превосходит косынку. Первый ориентирован в основном на крепление тяжелых конструкций (имеет высокую несущую способность), второй — на средние и легкие нагрузки.

Параметры и требования нормативного документа

При выборе анкерных элементов для решения конкретной задачи нужно руководствоваться соответствующей нормативной документацией (ГОСТ), в положениях которой указаны все параметры такой продукции. Требования ГОСТ устанавливают не только габариты и вес анкерного болта с гайкой, но и другие технические характеристики (в частности, максимальный уровень нагрузки, который он способен выдерживать).

Самым маленьким застежкой этого типа согласно положениям ГОСТа является анкер, размеры которого составляют 5х6,5х18 мм. Если он изготовлен из высококачественного материала, он может выдерживать нагрузку до 800 кгс (при выдергивании). Другими словами, с помощью такого небольшого якоря можно закрепить объект весом 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, указанная в нормативной документации, значительно превышает массу закрепляемого изделия.

В соответствии с основными параметрами (диаметр, длина, допустимый уровень нагрузки) весь крепеж делится на несколько классов, что также указывается в нормативном документе на такую ​​продукцию.

Регулировка болтов бревна с гайкой

Технические характеристики анкеров

Важными параметрами анкерных болтов являются их размеры. При выборе застежки по размеру нужно ориентироваться в первую очередь на вес скрепляемого им предмета — чем выше этот показатель, тем длиннее и толще должен быть болт. Конечно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта выбрана неправильно) можно просверлить им стену или пол.

Минимальная длина штифта анкерного болта, выпускаемого современной промышленностью, начинается от 18 мм. Этот параметр может достигать 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандарт устанавливает минимальное значение и это значение, равное 6,5 мм. По мере увеличения длины штифта увеличивается и диаметр анкера, который может достигать 20 мм.

Болты с максимальным диаметром распорной втулки естественно обладают максимальной несущей способностью, но при выборе такого крепежа следует учитывать условия и размеры конструкции, в которой они должны быть установлены.

Какой Анкер выбрать для бетона?

Предварительный вывод, как выбрать анкер для бетона среди механических разновидностей: самые надежные и потому универсальные анкеры для бетона — это дюбели и клинья. Для крепления к монолитному бетонному перекрытию лучше всего выбрать специальный анкер-клин.

8. Соблюдать правила установки анкеров

Необходимо тщательно соблюдать инструкции производителя по установке анкеров. Это обеспечит им высочайший уровень технических характеристик.

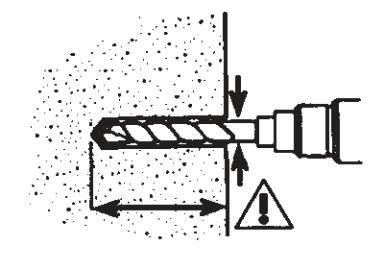

8.1. Правильное отверстие

Диаметр отверстия важен для всех анкеров. Некоторые типы анкеров могут быть установлены в отверстия глубже указанного минимума. Остальные анкеры устанавливаются на дно ямы. Для некоторых анкеров необходимо регулировать глубину отверстия в соответствии с толщиной фиксируемого кронштейна.

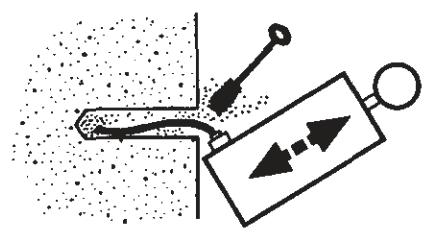

8.2. Чистка отверстия

Рисунок 10

Важно для всех анкеров, но особенно для химических анкеров, а также для инъекционных анкеров. Рекомендуется чистить и продувать щеткой.

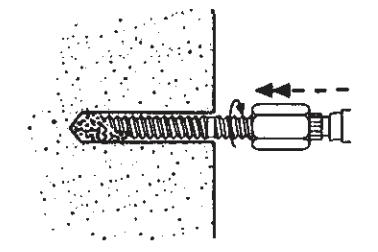

8.3. Правильные инструменты

Рисунок 11

Это особенно касается распорных анкеров для управления движением и распорных анкеров.

Как закрепить анкерный болт в бетоне?

Правила установки анкера с гайкой

1. На поверхности просверливается необходимое отверстие для фиксации объекта. …
2. Ямку тщательно очищают от строительной пыли, раскрошенного материала. …
3. После подготовки отверстия вставляется анкерный болт;
4. Гайка затягивается до тех пор, пока распорная втулка надежно не зафиксирует крепеж;

Как правильно подобрать Анкерный болт?

Принципы выбора анкерных болтов

1. наличие международных и российских технических разрешений и сертификатов;
2. в каких условиях он будет использоваться, его устойчивость к коррозии;
3. какие нагрузки должен выдерживать анкер;
4. размер прикрепляемой детали.
