Труба ВГП (водогазопроводная): виды, размеры, ГОСТ, сортамент

Актуальность использования труб данной категории

Высокая популярность труб из стального сплава ВГП объясняется очень просто. Как бы популярны сегодня выдающиеся свойства труб из полимерных материалов, их использование во многих случаях просто невозможно. К таким случаям, в частности, относится установка трубопровода на открытом воздухе, где на него будет влиять множество негативных факторов.

Это объясняет востребованность такой продукции и то, что по общепринятым требованиям трубопроводы для транспортировки газа и его подачи потребителям могут быть выполнены только из стальных труб. Поэтому трубы ВГП — просто незаменимый материал в любой газовой отрасли.

Газоснабжение частного дома - типичный пример использования труб ВГП

Газоснабжение частного дома — типичный пример использования труб ВГП

Технические характеристики

В первую очередь нужно понять, чем водогазопровод отличается от сварного.

Труба электросварная металлическая имеет официальное обозначение ЭС, представляет собой прямошовную конструкцию, изготовленную из высокопрочной стали методом электросварки. Такие изделия довольно плохо растягиваются и не растягиваются. Края труб ЭС подключаются строго параллельно оси.

Такие варианты ламинированных труб широко используются в строительстве, поскольку благодаря усиленному продольному шву отличаются исключительной прочностью и герметичностью.

Трубы ВГП — это разновидность электросварных моделей, но более усовершенствованная, так как шов здесь максимально усилен, а также повышена прочность и нанесено антикоррозийное покрытие. Вот почему ВГП используется в строительстве чаще, чем электросварные варианты ламината.

Используемые материалы и технология изготовления определили физико-технические характеристики труб ВГП. Эти конструкции могут использоваться при гидравлических нагрузках от 25 до 32 кгс / см2.

Изделия обладают большей устойчивостью к нагреву, в некоторых коммуникациях наблюдается перенос потоков газа и жидкости, нагретых до 140-150 градусов, очевидно, что при попадании такого вещества в сети, расположенные внутри жилых домов, ни один полимер не сможет противостоять такому сильному нагреву и он просто начнет плавиться, а в некоторых случаях может даже произойти разрыв трубы.

Оцинкованные трубы ВГП лишены этого недостатка. Кроме того, они отличаются повышенной прочностью и устойчивостью к механическим воздействиям, что привело к широкому использованию изделия при прокладке магистральных трубопроводов, где отмечается максимальный поток движущихся транспортных средств.

Следует отметить, что трубы ВГП отличаются относительно невысокой ценой, в основном это связано с доступностью сырья, используемого для их производства, и технологией производства, не требующей внедрения передовых технологий и результатов научных исследований и технологических разработок прогресс.

Оцинкованная углеродистая сталь не подвержена ржавчине, обладает хорошими антикоррозийными свойствами, поэтому трубы можно использовать для промышленных нужд.

Если сравнивать ВГП с бесшовными аналогами, нет большого разброса в потребительских характеристиках, что позволяет сделать вывод о взаимозаменяемости продукции. Это действительно так, однако принципиальным преимуществом водогазопроводных труб является их невысокая стоимость — именно этот фактор позволяет этой продукции долгие годы сохранять лидирующие позиции в своем сегменте.

Справочник металлопроката

Есть два типа водогазопроводных труб: черные водопроводные и газовые трубы и оцинкованные водогазопроводные трубы. Их главное отличие заключается в наличии / отсутствии оцинкованного покрытия, благодаря которому водогазопровод приобретает колоссальные антикоррозионные свойства и становится более устойчивым к агрессивным внешним факторам. Практика показывает, что неоцинкованные трубы легче оцинкованных в среднем на 3.

Благодаря своей высокой прочности, отличным характеристикам и относительно простой производственной процедуре, водогазопроводные трубы сегодня широко используются не только в строительстве для распределения тепла и бытового газа, но и в инженерной механике, в строительстве самолетов, в строительстве в автомобилестроении, в сельском хозяйстве, при строительстве различных металлоконструкций.

Как правило, водогазопровод используется вместе с дополнительными изделиями, такими как ракельные ножи, тройники, клапаны, отводы, переходы, цилиндры, заглушки и другие фитинги для труб.

В зависимости от длины водогазопровод может измеряться по длине и не измеряться в диапазоне от 4 до 12 метров. Если речь идет об мерных трубах, на каждый разрез допускается допуск 5 миллиметров и продольное отклонение по всей длине около 10 миллиметров. В случае негабаритных труб при наличии договоренности между производителем и потребителем допускается наличие до 5% труб в одной партии, длина которых варьируется от 1,5 до 4 метров.

Критерий точности также влияет на классификацию водогазопроводных труб. И здесь различают два типа труб:

Трубы водогазопроводные обыкновенной точности (из сталей, соответствующих ГОСТ 1050 и ГОСТ 380).

Трубы водогазопроводные высокоточные (сталь, соответствующая ГОСТ 1050).

Продукция первой группы в большинстве случаев используется для строительства газопроводов, водопроводов и систем отопления. Последние находят свое применение при производстве деталей для конструкций газо- и водоснабжения.

Особого внимания заслуживают буквы после слова «труба» в символе.

Так, водогазопроводная труба с длиной резьбы обозначается буквой «D», водогазопроводная труба, проходящая под резьбой, обозначается буквой «H» и буквой «P» после размера условный переход указывает на трубку более высокой точности изготовления.

При изготовлении водогазопроводных труб допускаются незначительные отклонения по весу (максимум — 8 процентов) и изгиб. По требованию потребителя предельные отклонения по массе для партии не должны превышать 7,5 процентов, а для отдельной трубы — 10 процентов. Если речь идет о кривизне, то для метра длины трубы она не выходит за пределы 2 миллиметров (при наличии номинального отверстия до 20 миллиметров включительно) и за 1,5 миллиметра, если номинальное отверстие превышает 20 миллиметров.

Имя Диаметр мм. (Восток.) Толстый. Арт мм. Длина мм. Ред. Ед. Масса 1 м, кг
Водопроводная и газовая труба 15 2,5 6000-8500 тн. 1,16
Водопроводная и газовая труба 15 2,8 6000-8500 тн. 1,28
Водопроводная и газовая труба ветры 2,5 6000-8500 тн. 1.5
Водопроводная и газовая труба ветры 2,8 6000-8500 тн. 1,66
Водопроводная и газовая труба 25 2,5 6000-8500 тн. 1,39
Водопроводная и газовая труба 25 2,8 10000 тн. 2,12
Водопроводная и газовая труба 25 3.2 10000 тн. 2.39
Водопроводная и газовая труба 32 2,8 10000 тн. 2,73
Водопроводная и газовая труба 32 3.2 10000 тн. 3,09
Водопроводная и газовая труба 40 3 10000 тн. 3,38
Водопроводная и газовая труба 40 3.5 10000 тн. 3,84
Водопроводная и газовая труба 50 3 10000 тн. 4,22
Водопроводная и газовая труба 50 3.5 10000 тн. 4.88
Водопроводная и газовая труба 65 4 6000 тн. 7,05
Водопроводная и газовая труба 80 4 6000 тн. 8,34
Водопроводная и газовая труба 100 4 10000 тн. 10,65
Водопроводная и газовая труба 100 4.5 10000 тн. 12.15

Параметры водогазопроводных труб (ГОСТ 3262-75)

Символ DU. Внешний диаметр, мм Легкие Обычный Усиленный
Толщина стенки, мм Масса 1 м, кг Метров на тонну Толщина стенки, мм Масса 1 м, кг Метров на тонну Толщина стенки, мм Масса 1 м, кг Метров на тонну
6 10.2 1,8 0,37 2681,8 2.0 0,40 2472,5 2,5 0,47 2106,4
восемь 13,5 2.0 0,57 1763,0 2.2 0,61 1631,1 2,8 0,74 1353,4
10 17.0 2.0 0,74 1351,6 2,8 0,98 1019,8 2,8 0,98 1019,8
15 21,3 2,5 1,16 862,7 2,8 1,28 782,8 3.2 1,43 700,1
ветры 26,8 2,5 1,50 667,5 2,8 1,66 603,4 3.2 1,86 536,9
25 33,5 2,8 2,12 471,7 3.2 2.39 418,2 4.0 2,91 343,6
32 42,3 2,8 2,73 366,6 3.2 3,09 324,1 4.0 3,78 264,7
40 48,0 3.0 3,33 300,4 3.5 3,84 260,3 4.0 4,34 230,4
50 60,0 3.0 4,22 237,1 3.5 4.88 205,1 4.5 6,16 162,4
65 75,5 3.2 5,71 175,3 4.0 7,05 141,8 4.5 7,88 126,9
80 88,5 3.5 7,34 136,3 4.0 8,34 120,0 4.5 9,32 107,3
90 101,3 3.5 8,44 118,5 4.0 9,60 104,2 4.5 10,74 93,1
100 114,0 4.0 10,85 92,2 4.5 12.15 82,3 5.0 13,44 74,4
125 140,0 4.0 13,42 74,5 4.5 15.04 66,5 5.5 18,24 54,8
150 165,0 4.0 15,88 63,0 4.5 17,81 56,1 5.5 21,63 46,2

Водогазопровод широко применяется при устройстве систем водоснабжения, газоснабжения и отопления жилых домов. Оцинкованная труба для воды и газа нашла применение при прокладке в агрессивных и влажных средах, а также для изготовления различных конструкций, машин и механизмов.

Ведь трубы этого типа стали основой работы не только всей газовой службы, но и целых инженерных сетей. Без них сегодня невозможно ввести в эксплуатацию жилые или промышленные объекты. Все трубы имеют оговоренный срок эксплуатации, по истечении которого в плановом порядке их заменяют на новые. Это связано с особенностями и большим значением для жизнеобеспечения жилых районов переносимых через них сред.

Любое нарушение целостности шланга может вызвать утечку природного газа, горячей или холодной воды. Конечно, по степени опасности эти аварии отличаются друг от друга, но способ их предотвращения один — своевременная замена водопроводных и газовых труб на новые.

При этом демонтированные старые трубы зачастую не имеют внешних повреждений, а степень их износа позволяет в дальнейшем использовать их в менее ответственных отраслях народного хозяйства. Например, в сельском хозяйстве при строительстве оросительных систем или при изготовлении различных ландшафтных конструкций, беседок, скамеек и заборов.

Водогазопроводные трубы изготавливаются из металлических заготовок, называемых полосами, методом специальной формовки и дополнительной сварки. Для этого используется обычная углеродистая сталь без дополнительной термической обработки. Все водогазопроводные трубы производятся электросваркой с обязательным контролем качества сварки. Особое внимание уделяется именно шву, как источнику наибольшей опасности для целостности всего трубопровода. Для этого проводится рентгенологическое исследование его поверхности.

Водопроводные и газовые трубы различаются по размеру. В строительстве и коммунальном хозяйстве одновременно используется практически весь ассортимент продукции с таким названием. Кстати, цены на трубы указаны исходя из их веса, а точнее за тонну.

Размеры водопроводных и газовых труб определяются условным отверстием и выражаются в миллиметрах или дюймах. В этом случае внешний размер трубы остается прежним, а изменяются только номинальный размер отверстия и толщина стенки изделия. Длина готовых изделий может варьироваться от четырех до двенадцати метров. В данном случае речь идет об мерной длине. Если трубы имеют длину от 1,5 метра до 11,5 метра, то речь идет о немерной длине. Кроме того, трубы могут иметь длину, кратную измеренной длине с припуском на шов 5 мм. Все это позволяет выбирать трубы исходя из их предполагаемого будущего использования. Готовые трубы удобнее использовать, не разрезая их специально.

Вся продукция изготавливается по ГОСТу. Для удобства монтажа на оба конца трубы нанесена цилиндрическая резьба. Соединение труб осуществляется с помощью специальных соединений или сваркой.

Наша страна не только производит трубы для воды и газа в достаточном количестве для внутреннего потребления, но и поставляет их на внешний рынок. Выбирая такие трубы, нужно знать, что оцинкованная водопроводная труба весит на три процента больше, чем черная труба того же диаметра.

При производстве труб для воды и газа различают изделия обычной точности и изделия высокой точности. В первом случае речь идет об устройстве водопровода или систем отопления, а во втором — об использовании труб при изготовлении различных конструкций. При маркировке готовой продукции необходимо добавлять букву «П», что означает большую точность диаметра трубы. Эти трубы также различаются толщиной стенок. Следовательно, существуют тонкостенные изделия, называемые легкими или толстостенные, называемые армированными трубами.

Труба ВГП стальная: что это такое?

Трубки, обозначенные аббревиатурой VGP, считаются очень прочными и долговечными. Их жесткость равна качеству цельнометаллического прутка того же диаметра. Назначение стальной трубы ВГП заключается в расшифровке названия — «водогазопровод». В результате эти изделия используются для создания трубопроводов для газа и воды — как бытовых (бытовых) трубопроводов, так и трубопроводов.

Преимущества, которыми обладают водогазопроводные трубы:

  • низкая скорость линейного расширения. Трубы ВГП не деформируются под воздействием температур, приближающихся к кипящей воде. Они способны выдерживать температуры, при которых полимерные материалы начинают размягчаться и плавиться. К тому же стальная труба не портится при замерзании теплоносителя (жидкости);
  • большая сила. Прочностные показатели стальных труб ВГП выше, чем у изделий из меди и полипропилена. Их допустимый предел внутреннего давления позволяет использовать стальные трубопроводы в напорных сетях. Оцинкованная труба ВГП также устойчива к коррозии;
  • теплопроводность. Жидкости в стальных трубах длительное время поддерживают необходимую температуру;
  • имущество. Разрешена перевозка газообразных и летучих веществ, а также кислот и других химически активных компонентов.

Трубка VHP

Обычные стальные и неоцинкованные стальные трубы быстро ржавеют

Важно! С другой стороны, высокая теплопроводность может привести к потерям тепла в системе, но этот недостаток можно легко устранить с помощью изоляционных материалов.

Как изготавливаются трубы

Основной материал, из которого изготавливаются трубы, относящиеся к категории ВГП, — углеродистая сталь. Технологический процесс их изготовления состоит из следующих этапов:

  • сначала подготавливаются стальные заготовки — полосы, представляющие собой длинные полосы металла с необходимыми параметрами по толщине и ширине;
  • затем из подготовленной полосы формируется трубка, для чего используется специальное оборудование;
  • стык, образованный на полученном изделии, сваривают электросваркой.

Этапы производства водогазопроводных труб

Этапы производства водогазопроводных труб

Качественные характеристики, которым должны соответствовать трубы категории ВГП, изготовленные по данной технологии, устанавливаются положениями ГОСТ 3262-75.

Учитывая, что трубы данной категории эксплуатируются в достаточно сложных условиях и к качеству сварного шва предъявляются очень высокие требования, место образовавшегося стыка необходимо проверять методами рентгенологического контроля.

Основное влияние на срок службы трубопроводов из водогазопроводных изделий оказывают условия их эксплуатации, а также характеристики транспортируемого по ним вещества. Объясняется это тем, что транспортируемые вещества обладают разной химической активностью.

Чем отличается труба ВГП от трубы электросварной?

Конечно, такой вопрос не совсем правильный, но для обывателя он довольно важен. В целом труба ВГП — это разновидность электросварной продукции. Визуально водогазопровод отличается от электросварной только размерами, но ГОСТ предъявляет к этим двум типам труб разные требования. Электросварные трубы чаще всего используются в срубах, а также могут служить опорными столбами, каркасными конструкциями для мебели, заборов или заборов. Что касается производства ВГП, то оцинкованная сталь может использоваться при производстве электросварных труб.

Основные отличия этих типов труб по соответствующим ГОСТам представлены ниже.

Труба стальная ВГП: ГОСТ 3262-75

Труба стальная электросварная прямошовная: ГОСТ 10704-91 (ТУ по ГОСТ 10705-80)

Не более 0,4 мм для d 50 мм

2,4 МПа — обычные трубы 3,1 МПа — армированные трубы

6 МПа — при d 102 3 МПа — при d> 102 мм

допускается изготовление аналогов стальных труб ВГП по ГОСТ 10704-91 при условии их полного соответствия представленным стандартам.

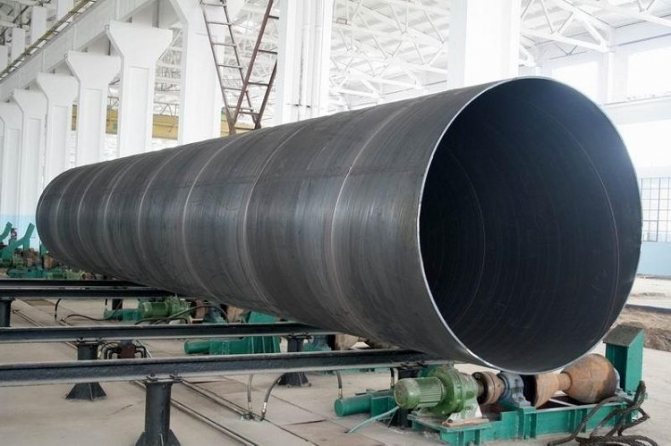

Сварные трубы ВГП могут иметь как спиральный, так и прямой шов.

Трубы бывают двух видов: сплошные и сварные. Стальная труба ВГП может быть изготовлена ​​в обычном исполнении или с большей точностью, в последнем случае она используется для изготовления трубопроводной арматуры, из которой изготавливают корпуса клапанов, задвижек и других регулирующих органов. Труба первого типа не имеет швов, нашла широкое применение в котельных, системах отопления, не имеет резьбы и прочно вваривается в систему. Также популярно изготовление всех типов конструкций путем сварки или механического соединения, при котором в качестве строительного материала используется труба ВГП разной длины и диаметра, равно как и использование для этих целей других видов ламинации труб. Трубки характеризуются следующими характеристиками: По типу производства. Изделие ВГП изготавливается из высококачественной стали, может быть как обычного типа, так и высокой точности. Такие трубы используются для подачи горячей и холодной воды и газа.

Оцинкованные трубы ВГП, виды, назначение, характеристики. В значительной степени цена трубы формируется исходя из описанных выше качеств, при этом марка производителя существенно не влияет на стоимость. В быту использование неоцинкованных труб приведет к тому, что через несколько лет из-за зарастания диаметр отверстия значительно уменьшится и использовать оцинкованные трубы очень дорого и по санитарным показателям, он значительно уступает трубам ПВХ. По наличию антикоррозионного покрытия: По толщине стенки: помимо этих параметров, потребитель может выбрать тип и наличие или отсутствие резьбы, длину трубы и другие параметры, чем собственно и объясняется популярность этого материала. Использование труб для прокладки газопроводов остается неизменным, да и то все чаще металлический трубопровод заканчивается после входа в квартиру, так как теперь разрешено использовать гибкие трубы для подключения газовых печей.

Труба изготовлена ​​из прочной стали, которая используется в коммунальном хозяйстве, в различных сферах производства. На всю продукцию есть паспорт, в котором указаны нормы и стандарты товара, результаты проведенных испытаний и испытаний. Полая труба по жесткости не уступает цельнометаллическому стержню, поэтому часто используется не только по прямому назначению. Для труб холодной воды используется армированная средняя труба и поэтому в основном для противодействия гидравлическому удару, но газопроводы монтируются из легких труб. Трубы высокой точности используются для изготовления задвижек, задвижек и другой арматуры.

Производство труб ВГП регулируется положением «Трубы стальные ГОСТ 3262-75», которое предусматривает достаточно большой ассортимент данной продукции. Недорогой водопровод и газопровод (ВГП). Труба электросварная металлическая ВГП. Соединение стыковых труб осуществляется как сваркой, так и механическим способом посредством стыка. Изделия армированного типа используются для передачи горячей воды, пара, сжатого воздуха. Для труб, соединенных сваркой, внешний диаметр составляет от 10,2 до 165 мм, номинальный диаметр — от 6 до 150 мм, а масса одного метра проточной трубы — от 0,37 до 21,63 кг.

Одна из основных характеристик — стойкость труб по отношению к давлению уплотнения, они делятся на обычные легкие и армированные, выбор того или иного материала напрямую зависит от транспортируемой среды. Если производитель использует для производства собственные стандарты (ТУ), с целью удешевления продукции это необходимо указать в паспорте. Электросварная стальная труба — тип трубы, наиболее часто используемый для передачи воды и газа, ее получают путем свертывания листа в цилиндр и дальнейшей сварки. Заявка. Поскольку трубопроводы квалифицируются как сосуды под давлением, использование изделий в гражданских и промышленных объектах повышенной опасности, разработанных с учетом некоторых других нормативных документов, кроме ГОСТ 3262-75, регламентирующих все, вплоть до используемых марок стали, строго запрещено запрещенный. Стандарт регламентирует предельные значения испытательных давлений: для обычных и легких труб до 2,4 МПа, для армированных труб — до 3,1 МПа.

Сборка труб в системе осуществляется сваркой, поэтому трубы называются электросварными. Трубы могут быть толстыми, средними и тонкостенными, некоторые оцинкованные, некоторые нет. Нарезку можно производить с внешней стороны плашками и с внутренней стороны метчиками, если требуются большие объемы нарезания резьбы, нарезание выполняется на токарных станках. Трубка ВГП. Трубка ВГП представляет собой полое цилиндрическое изделие из различных марок стали, в том числе нержавеющей стали, предназначенное для использования в системах производства и распределения электроэнергии. Тянутый — отличается большей устойчивостью к гидроударам за счет отсутствия наплавленного валика; в основном используется в системах отопления.

Каркасные конструкции сварены из труб — это хорошо известные нам теплицы, ангары, навесы, световые конструкции, они используются как электрические кабели. В водопроводных системах металлическая труба все чаще применяется только на соединительных линиях, где требуется большой диаметр. В зависимости от назначения используются трубы нормального и легкого и армированного типа. Трубы ВГП используются для транспортировки холодной и горячей воды, сжатого воздуха, пара, природного газа и других жидких и газообразных сред, химический состав которых не влияет на целостность стенок трубопровода. Дело в том, что газ, несмотря на содержание в нем влаги, мало влияет на процесс коррозии изнутри, и если трубопровод регулярно красить снаружи, то его заменят не скоро. Такая проводка снижает риск поражения электрическим током, поскольку металлическая трубка также выполняет функцию заземления. Технические характеристики металлических труб ВГП, цена трубы.

Трубка электросварная или вгп

Он используется не только для передачи воды и газа, но и как строительный элемент. Трубка имеет полую конструкцию, устойчива и по жесткости легко заменяет металлическую балку. Труба ВГП (водоводы и газопроводы) — эти трубы используются для создания систем отопления, водоснабжения и газоснабжения. Диаметр труб ВГП определяется в соответствии с ассортиментом, что также определяет пределы массы и размеров. В водопроводах, где используется холодная вода, используются трубы нормального типа, а для передачи и транспортировки газа — легкие трубы. Перед покупкой стальной трубы необходимо обязательно поинтересоваться паспортными данными, где должны быть указаны результаты и дата проведенных гидравлических испытаний, которые проводятся при производстве катаных труб.

Подключается исключительно электросваркой без возможности нарезки резьбы. Типы водогазопроводных труб, купить трубу. Сварная стальная труба изготавливается путем сварки листового металла цилиндрической формы. Обычные и легкие рукава испытывают максимальным давлением 2,4 МПа, армированные шланги — давлением 3,1 МПа. Полая конструкция позволяет прокладывать сигнальные электрические кабели в трубах, защищая их от повреждений и деформации.

это полое изделие цилиндрической формы, предназначенное для подачи горячей и холодной воды, пара и газа. Поскольку вес самой трубы небольшой, ее часто используют для создания каркасных конструкций, например, теплиц. Для электромонтажа постоянно используются круглые трубы, здесь используется облегченный вариант, для защиты электрических кабелей или сигнальных кабелей, линии прокладываются поверх, вдоль стен зданий или в земле, тело трубы выдерживает вес трубы заземление и кабели остаются нетронутыми. Трубы, соединенные резьбой, имеют ограниченный внешний диаметр от 16 до 74 миллиметров, толщина стенки варьируется от 2 до 3,2 миллиметра, а метр трубы весит от 0,69 до 5,59 килограмма. Армированные используются в системах сжатого воздуха, паропроводах и линиях горячего водоснабжения, а также в котельных.

Основные преимущества

Трубы ВГП востребованы для обустройства магистральных трубопроводов, трубопроводов бытового назначения. В качестве рабочего тела они используют газ или воду. Основными достоинствами такой продукции являются следующие показатели:

  • низкий коэффициент линейного расширения, предотвращающий деформацию конструкции под воздействием высоких и очень низких температур;
  • высокая прочность по сравнению с полипропиленом и многими другими материалами;
  • возможность использования в напорных конструкциях;
  • хорошая теплопроводность, что положительно сказывается на поддержании температуры транспортируемого рабочего тела;
  • уплотнение позволяет проходить по трубам летучим и газообразным веществам, кислотам и многим другим химически активным веществам.

Высокий коэффициент теплопроводности может привести к охлаждению транспортируемого рабочего тела. Чтобы этого не произошло, трубы ВГП применяют с применением дополнительных теплоизоляционных материалов.

На что обратить внимание при выборе труб

Для конечного потребителя, которому такие стальные трубы нужны для решения конкретных задач, представляют интерес некоторые эксплуатационные характеристики этих продуктов, позволяющие выбрать их оптимальным образом.

Чтобы сделать правильный выбор таких труб и использовать их по основному назначению, важно понимать классификацию продукции. Критерии, по которым проводится такая классификация, устанавливаются положениями ГОСТ 3262-75.

Важными критериями сортировки труб категории ВГП являются материал и способ изготовления, а также способ обработки. Итак, в зависимости от этих параметров различают трубы:

  • из черного металла, поверхность которого ничем не защищена;
  • трубы, поверхность которых оцинкована.

Труба оцинкованная ВГП Ду 57х3,5

Труба оцинкованная ВГП Ду 57х3,5

Трубчатые изделия, на внутреннюю и внешнюю поверхности которых нанесен тонкий слой цинка, также внешне отличаются от обычных, в чем можно убедиться, сравнив их фото. Такая обработка поверхности трубных изделий необходима для их надежной защиты от агрессивных воздействий окружающей среды. Трубы, покрытые тонким слоем цинка, благодаря химическим свойствам этого металла отлично противостоят коррозии и могут успешно использоваться даже в самых сложных условиях в течение длительного периода времени.

Важными параметрами таких труб, независимо от того, оцинкованы они или нет, являются их геометрические размеры: условное отверстие, которое обозначается аббревиатурой DU, а также толщина их стенки.

Значимые геометрические параметры трубок ВГП

Значимые геометрические параметры трубок ВГП

Все геометрические параметры труб категории ВГП, включая их диаметр, должны соответствовать требованиям, указанным в ГОСТе. Все геометрические размеры труб, выпускаемых современной промышленностью, можно выбрать по соответствующим таблицам.

Ассортимент выпускаемых труб ВГП по габаритам и весу

Ассортимент выпускаемых труб ВГП по габаритам и весу

Из производственной ленты водогазопроводная продукция может производиться в двух модификациях:

  • без проволоки;
  • с готовой резьбой на обоих концах, которую накладывают накаткой или нарезкой.

Расшифровка цифр в обозначении позволяет узнать точный диаметр изделия. Следовательно, изделия, где их ДУ обозначен цифрой 50 (трубка ВГП ДУ50), имеют диаметр два дюйма. А для труб категории ВГП, в обозначении которых есть ДУ25, диаметр составляет один дюйм. Соответственно их диаметр в миллиметрах указывается в маркировке водогазовых труб, и перевести его в дюймы не составит труда.

Документация, сопровождающая продукт, содержит необходимую информацию

Документация, сопровождающая продукт, содержит необходимую информацию

Область применения

Продукция ВГП способна выдерживать сильные гидравлические удары, а также термическую деформацию транспортируемой жидкости. В быту они предназначены для транспортировки:

  • вода (холодная и горячая);
  • газ низкого давления.

Для водоснабжения трубы ВГП соединяют сварным способом, а также с помощью резьбовых соединений и других дополнительных деталей.

Продукция нашла применение при создании различных металлических конструкций: заборов, малых архитектурных форм, строительных лесов, постаментов, утяжелителей и т.д. Большая часть продукции используется в сфере ЖКХ. Практически все квартиры и дома используют этот материал для обеспечения их водой, теплом и бытовым газом. Современные производственные предприятия имеют соответствующие сертификаты. Это говорит о том, что производители придерживаются стандартов определенного ГОСТа.

Также есть гигиенический сертификат. Его получают после прохождения санитарно-эпидемиологической экспертизы. Сертификаты распространяются на весь ассортимент продукции.

Принципы производства ВГП труб и ГОСТ

Углеродистая сталь используется для изготовления стальных труб для водо- и газоснабжения. Технология их изготовления делится на несколько этапов, которые достаточно просты и технологичны.

  • Производство полос — стальных заготовок в виде полос толщиной и шириной, соответствующих требованиям ГОСТ. Ленты изготавливаются методом горячей прокатки.
  • Стальная полоса сгибается в трубу на специальном оборудовании.
  • Соединение, полученное при формовании, сваривают методом электросварки.

Как видите, ничего сложного в техническом плане нет. Качественные характеристики труб ВГП установлены в ГОСТ 3262-75, но, надо сказать, к водогазопроводным трубам предъявляются довольно жесткие требования, так как им приходится работать с большими нагрузками и достаточно сложными условиями окружающей среды. Особое внимание уделяется сварному шву: его необходимо просвечивать на целостность и отсутствие зазоров. В этом случае дефект шва недопустим!

Кроме того, стальные трубы ВГП должны соответствовать следующим требованиям:

  • отсутствие волдырей, закатов, трещин, сколов поверхности;
  • отсутствие расслоений и трещин на концах водогазопроводного материала;
  • срез нужно делать под прямым углом; отклонение от нее допускается не более чем на 2 градуса;
  • заусенцы после резки не должны превышать 0,5 мм.

ГОСТ допускает наличие на трубе ВГП мелких дефектов, таких как рябь и вмятина, но только в том случае, если их наличие не влияет на эксплуатационные характеристики изделия.

Антикоррозийные характеристики - важная деталь

Антикоррозийные характеристики — важная деталь

Следующий показатель — способность этого материала противостоять ржавчине. Чтобы улучшить антикоррозионные характеристики продукта и продлить срок его службы, промышленность выпускает оцинкованные трубы. ГОСТ регламентирует толщину покрытия: минимальный слой цинка допускается до 30 мкм. Может отсутствовать только на конечностях. Остальная часть трубы тщательно закрывается.

К оцинкованной поверхности в целом предъявляются определенные требования. Он должен быть ровным, без шелушения, пузырей и примесей посторонних предметов. Ржавчина не должна проходить через возможные микроотверстия, поэтому этот процесс также тщательно контролируется инженерными методами.

Организовать отопление

Организовать отопление

Виды

Основные типы труб ВГП, их масса и габариты указаны в действующем ГОСТ 3262-75.

В соответствии со стандартами весь ассортимент труб условно делится на два вида в зависимости от способа изготовления:

  • оцинкованный;
  • не оцинкованный (черный).

Оцинкованные имеют самые высокие эксплуатационные характеристики:

  • не подвержены коррозии;
  • они отличаются высокой прочностью и прочностью;
  • проявляют стойкость к механическим повреждениям;
  • при транспортировке жидкостей внутри оцинкованных труб отложения образуются в 10 раз медленнее, чем в неоцинкованных изделиях;
  • иметь эстетичный вид.

К недостаткам можно отнести:

  • высокая стоимость — оцинкованные трубы намного дороже неоцинкованных;
  • в случае деформации в первую очередь разрушается оцинкованный слой;
  • при перемещении холодной воды часто образуется конденсат;
  • бесперебойная подача воды необходима для бесперебойной работы и стабильного использования.

К преимуществам неоцинкованных труб можно отнести:

  • высокая прочность и устойчивость к механическим повреждениям;
  • возможность транспортировки жидких и газообразных сред под повышенным давлением;
  • виброустойчивость:
  • полностью исключена возможность деформации стали под воздействием высоких температур;
  • невысокая стоимость по сравнению с оцинкованными моделями.

Не обошлось и без недостатков:

  • склонность к коррозии;
  • возникновение конденсата при транспортировке холодной жидкости;
  • низкая пропускная способность;
  • необходимость постоянного окрашивания и поддержания внешнего вида;
  • срок службы таких моделей намного ниже, чем у оцинкованных.

Помимо этой классификационной основы, при изготовлении катаных труб учитываются и варьируются такие показатели, как условное отверстие и толщина стенки — все эти параметры в обязательном порядке должны соответствовать ГОСТу.

В зависимости от сопротивления гидравлическому давлению HSG делится на:

  • легкий — используется в условиях, когда давление не превышает 25 кг / см2;
  • нормальный — давление на том же уровне 25 кг / м2, но возможны периодические гидроудары;
  • усиленный — выдерживает давление до 32 кг / см2; по запросу могут быть изготовлены трубы с максимальным давлением 50 кг / см2.

По типу готовности различают:

  • трубы с резьбовыми концами (нарезанные или прокатанные);
  • обычный — беспроводной.

По классу точности также выделяют несколько модификаций, характерных для ВГП.

  • В первую группу входят стандартные прецизионные изделия. При производстве таких труб показатели химического состава и механических характеристик никоим образом не нормируются. Продукция нашла применение при устройстве водо- и газоснабжения в быту.
  • Ко второй категории относятся изделия более высокой точности, сюда же относятся и оцинкованные трубы.

При производстве этих разновидностей ВГП строго соблюдаются требования к составу материала и механическим характеристикам готовой продукции. Из таких труб изготавливают промышленные трубопроводы.

Классификация труб по классу их точности

По классам точности водогазопроводные трубы делятся на две основные категории.
К первой относятся обычные прецизионные трубчатые изделия. При изготовлении продукции данной категории не нормируются следующие параметры: химический состав материала изготовления, его механические характеристики. Трубы этой категории успешно используются для устройства газо- и водопроводов бытового назначения.

Ко второй категории относятся высокоточные водогазопроводные изделия. К этой категории также относятся оцинкованные трубы. Из таких труб, у которых стандартизирован как химический состав материала изготовления, так и его механические характеристики, изготавливают детали для промышленных трубопроводов с повышенными требованиями к их надежности.

Требования к трубам повышенной точности (прецизионность)

Требования к трубам повышенной точности (прецизионность)

Дополнительные параметры

Для удобства тех, кто будет покупать водогазопроводные трубы и использовать их для определенных целей, длина таких изделий также стандартизирована и может соответствовать одной из следующих категорий:

  • диапазон 4-12 метров — мерная длина;
  • длина труб, кратная их измеренному значению;
  • завышен, но должен находиться в пределах измеренного значения.

Потребители такой продукции должны помнить, что цена фиксируется не за единицу длины трубы, а за единицу ее веса. Также важно учитывать, что масса оцинкованных труб на 3% превышает вес незащищенных стальных изделий.

Стали, из которых изготавливают оцинкованные и неоцинкованные трубные изделия повышенной точности, должны соответствовать требованиям ГОСТ 1050, при этом химический состав и механические характеристики материала изготовления не подлежат стандартизации. Сварные швы, с помощью которых соединяются изделия водогазопровода после их формирования, должны быть армированного типа.

Механические свойства проката, используемого для производства труб

Механические свойства проката, используемого для производства труб

Ассортимент изделий для водогазопроводных труб из черной стали предусматривает их изготовление с различными вариантами толщины стенки. В зависимости от этого параметра к таким товарам относятся:

  • легкий класс;
  • обыкновенная категория;
  • усиленный тип.

Толщина стенок таких изделий, которую по ассортименту можно выбрать из таблицы, нормируется требованиями ГОСТ 3262-75. На основании этого нормативного документа формируется ассортимент трубной продукции; он также устанавливает ряд других параметров, которым должны соответствовать эти изделия: номинальное отверстие, внешний диаметр, теоретическая масса в один погонный метр.

Размеры труб легкой серии для накатки резьбы

Размеры труб легкой серии для накатки резьбы

Трубы разных классов рассчитаны на работу при разном рабочем давлении. Таким образом, трубы, соответствующие легкой категории, могут эксплуатироваться при давлении не более 25 кгс / см2, а изделия армированного типа — 32 кгс / см2.

По желанию заказчика партии водогазопроводных труб на их концы может быть наложена длинная или короткая резьба. Оцинкованные трубные изделия могут поставляться заказчикам не только с резьбой, но и комплектоваться муфтами для их установки.

Требования к проводам

Требования к проводам



Оцените статью
Блог про металлопрокат
