Общая характеристика принципа работы насосной станции
Агрегаты предназначены для водоснабжения загородных домов из любых источников: колодцев, колодцев, открытых водоемов, систем центрального водоснабжения (например, подкачивающих установок). В зависимости от мощности станции, периодически включая и выключаясь, могут подавать воду от одного до нескольких потребителей без потерь давления в системе.
Как только в доме открывается хотя бы один водопроводный кран, давление, которое было в системе до начала забора воды, сразу начинает снижаться. Когда его уровень достигает нижнего порогового значения (обычно 1 атм, максимум 2,5 атм), автоматика насосной станции включает установку для закачки воды. Когда кран закрывается, насос быстро доводит давление внутри системы до верхнего порогового значения (обычно 3 атм, максимум 4,5 атм), затем автоматика отключает установку и прекращает забор воды. Дачник (домовладелец) имеет возможность использовать воду для хозяйственных нужд (полив), просто открывая и закрывая водопроводные краны.
Варианты использования насосных станций.
Обзор популярных моделей и производителей
В настоящее время указанная страна происхождения не имеет значения. С помощью автоматизированных линий устраняются ошибки «человеческого фактора», создается качественная продукция с минимальными затратами. Для более точной оценки насосной станции необходимо изучить мнение профильных специалистов и владельцев техники. Надежные компании стремятся поддерживать прочную репутацию. Но за популярность бренда нужно доплачивать.
Следует помнить, что предельные значения указаны в паспортных данных. Так, если максимальный напор 15 м, то для 16 метров придется искать другую насосную станцию. Совместимость основных параметров уточняется с помощью соответствующих графиков и таблиц. Ниже представлены популярные на отечественном рынке модели.
Насосная станция Grundfos Hydrojet JPB 6
JPB гидроабразивный 6
Параметры | Единица измерения | Имея в виду |
Максимальная глубина забора воды | м | девять |
Пропускная способность | м3 / час | 4.2 |
Максимальный напор | м | 48 |
Объем аккумулятора | я | 24 |
Потребление энергии | кВт | 1,35 |
Масса | кг | 20,7 |
Отзыв Геннадия Сухорукова: Преимущества: Надежность. Хороший и надежный насос, который поставлялся всего один раз менее чем за 10 лет — просто потому, что было лениво менять фильтры, теперь стал умнее.
Недостатки: Без существенных замечаний. Он работает в подсобке, поэтому я не слышу, как он включается и выключается. Когда я внутри, это звучит очень громко…
Speroni CAM 80/22-HL
Шпоры CAM 80/22-HL
Параметры | Единица измерения | Имея в виду |
Максимальная глубина забора воды | м | девять |
Пропускная способность | м3 / час | 4.2 |
Максимальный напор | м | 45 |
Объем аккумулятора | я | 22 |
Потребление энергии | кВт | 1.1 |
Масса | кг | 17 |
Насосная станция Джилекс Джамбо 60/35 П-24
Это оборудование хорошо оснащено в стандартной комплектации
Параметры | Единица измерения | Имея в виду |
Максимальная глубина забора воды | м | девять |
Пропускная способность | м3 / час | 3,6 |
Максимальный напор | м | 35 год |
Потребление энергии | кВт | 0,6 |
Масса | кг | 12,7 |
Обзор Manjunja24, Владимир: Преимущества: справляться даже в тех условиях, в которых не обязан. За 2 года не сломалась, относительно проста в установке, не требует частого специального ухода.
Неисправности: довольно шумно. Насос очень мощно всасывает воду и вместе с ней, внимание, песок! Да, песчинки. До использования насосной станции такой проблемы не было, хотя, как вы помните, воды почти не было. И как только положили, появился песок. Есть предположения, что его «выдергивают» из-за негерметичных труб центрального водопровода. Поэтому был поставлен механический фильтр Raifil.
Aquario Auto AJC-100
Компактная техника занимает мало места, безупречно выполняет свои функции
Параметры | Единица измерения | Имея в виду |
Максимальная глубина забора воды | м | восемь |
Пропускная способность | м3 / час | 0,5 |
Максимальный напор | м | 46 |
Объем аккумулятора | я | 24 |
Потребление энергии | кВт | 1 |
Отзыв от bager7, Архангельск: Достоинства: надежность, экономичность Работа станции за три года полностью оправдала наши надежды. При наличии правильно подобранного диаметра всасывающей трубы (не менее 35 мм), опускаемой в колодец на глубину 7 метров, наличие обратного клапана и полипропиленового фильтра на конце трубы позволяет иметь постоянно чистая вода, даже при кратковременных отключениях электроэнергии.
Недостатки: Чувствительность к проникновению воздуха.
Aqua Technica STANDART 80-24
Такая водяная помпа в частном доме автоматически выполняет свои функции после одноразовой настройки
Параметры | Единица измерения | Имея в виду |
Максимальная глубина забора воды | м | 7,5 |
Пропускная способность | м3 / час | 2,7 |
Максимальный напор | м | 45 |
Объем аккумулятора | я | 24 |
Потребление энергии | кВт | 0,78 |
Масса | кг | 21,5 |
Отзыв от BAE99, Тверь: Достоинства: Надежность, долговечность, ремонтопригодность.
Недостатки: шумность. Диффузор и эжектор выполнены из пластика. Это те детали, которые выходят из строя в первую очередь, когда станция работает без воды, протекающей через насос. То есть, если станция включается и долго не выключается, вода нагревается. Температура, при которой происходит деформация диффузора и эжектора.
Какое давление в насосной станции оптимальное.
Каждая насосная станция обязана гарантировать давление подачи для каждой точки обслуживания с учетом ее особенностей. Этот параметр обязательно указывается в характеристиках товара.
Конструктивное устройство и основные узлы станций
Типовая водонасосная станция для дома представляет собой единый блок с соединенными между собой устройствами автоматического управления и насосом. Обычно внизу на плоской площадке располагается объемная емкость, над ней на раме размещается электронасос, оба узла соединяются гибкими вкладышами. Устройства автоматики подключаются через четырехходовой штуцер, который часто ставится на гидробак, но есть варианты подключения его к насосу.
Электронасос
Чаще, чем другие разновидности, используются центробежные насосы с лучшей производительностью. Центробежные насосы забирают воду из рабочего колеса, которое закреплено на оси электродвигателя. Он входит в центральную ось колеса и выталкивается лопастями в боковой выход.
Основным преимуществом центробежных насосов является возможность использования любого количества ступеней с собственными крыльчатками, способными значительно увеличить выходное давление.
Гораздо реже на станциях используются вихревые насосы, которые всасывают и выталкивают воду своей крыльчаткой через боковые впускные и выпускные патрубки.
Рис. 3 Устройство центробежного электронасоса на примере модели Pedrollo NGA 1A-PRO
Гидравлический бак
Гидравлический бак представляет собой металлический контейнер с внутренней резиновой мембраной грушевидной формы.
Наполненная груша растягивается и давит на водные массы, создавая в системе высокое давление. На задней стенке бака есть штуцер, через который воздух нагнетается в пространство между стенками и мембраной. Таким образом, рабочие давления в водопроводной сети и в гидробаке, необходимые для правильного функционирования системы, соотносятся.
Аккумулятор выполняет следующие функции:
- Создайте в водопроводе необходимый напор воды.
- Обеспечивает некоторый резерв на случай отключения электроэнергии.
- Уменьшает воздействие гидроудара.
- Установите режим работы: количество циклов включения и выключения электронасоса зависит от емкости бака.
Рис. 4 Конструкция гидробака
Реле давления
Реле — это основное устройство, отвечающее за автоматическую работу насосного агрегата. Принцип его действия основан на физическом воздействии водных масс на внутреннюю мембрану, которая, в свою очередь, связана с электрическими контактами в теле.
При определенном давлении воды на мембрану она сдвигается и клеммы внутри открываются. Поскольку контакты включены последовательно в цепь питания электронасоса, блок отключает подачу воды.
При некотором ослаблении давления при использовании воды контакты снова замыкаются и снова подается электричество на электронасос, который начинает перекачивать воду.
Каждый из множества доступных диапазонов реле имеет свои собственные заводские значения по умолчанию верхнего и нижнего пороговых значений. Показатели 1,5 и 3 бара считаются стандартными для индивидуальных бытовых водопроводных систем. Любое гидравлическое реле предлагает возможность регулировки верхнего порога переключения, а также разницы между максимальным и минимальным значениями.
Манометр и арматура
Для настройки гидравлического реле и проверки параметров давления в системе каждый насосный агрегат имеет встроенный манометр. Также в него входит штуцер для подключения устройств управления, автоматики и шланг, соединяющий гидробак с электронасосом.
Рис. 5 Реле давления — принцип действия и конструкция
Основные части и компоновка
Компактные агрегаты комплектуются полностью самовсасывающими поверхностными насосами центробежного или вихревого типа. Станции, оборудованные погружными (подземными) насосами, в дальнейшем не рассматриваются, поскольку являются распределенными (некомпактными) системами.
Компактная насосная станция с поверхностным насосом состоит из следующих основных частей:
- насосная установка:
- гидроаккумулятор (гидробак мембранный);
- блок автоматики.
Насосный агрегат с горизонтальным расположением валов насоса и двигателя (обычно однофазный асинхронный с коротким замыканием) установлен на гидроаккумуляторе, также горизонтального типа. Резервуары некоторых брендовых станций (например, Aquario) оснащены специальными монтажными площадками для насосов. Это обеспечивает большую устойчивость при транспортировке и эксплуатации.

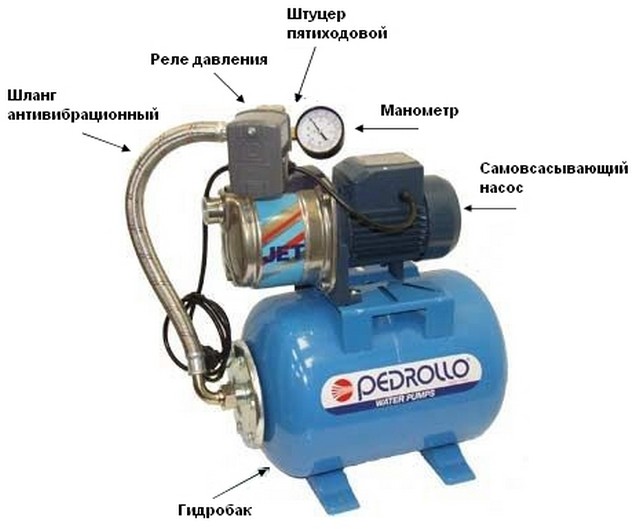

Компоненты носовой станции.
В хорошо спроектированных устройствах компоненты соединяются через пятиходовой фитинг (в просторечии «пять»), сделанный из латуни или нержавеющей стали. Конструктивно «пятерка» представляет собой обычный тройник с двумя дополнительными выходами, установленный на напорном патрубке насоса. Боковой выход служит для подсоединения переходной трубки (в металлической оплетке) к гидроаккумулятору. Два дополнительных выхода малого диаметра используются для подключения манометра и блока автоматики (реле давления). Оставшийся выход используется для подключения напорной линии.
Подключение компонентов станции через пятистороннее соединение.
Однако на рынке довольно распространены другие варианты компоновки станций, производители которых используют упрощенную конфигурацию, отказываясь от одних компонентов и экономя на других. Есть станции без пятиходового подключения, где реле давления, соединительный патрубок и манометр крепятся непосредственно к корпусу насоса. Имеется макет, содержащий блок автоматики, закрепленный на фланце гидроаккумулятора. При этом производители таких станций, экономя на комплектующих, жертвуют удобством потребителя при эксплуатации оборудования.
Конструктивные особенности
По типу помпы различают:
- Агрегат с выносным эжектором
это лучший выбор для глубоких водоносных горизонтов. Часто такие насосы способны поднимать воду с глубины до 50 м, имеют низкий уровень шума и могут быть установлены внутри дома. Недостаток — чувствительность к песку, что может привести к поломке.
- Насосы со встроенным эжектором
Ограничено глубиной 8 метров. Они нечувствительны к попаданию песка и грязи и не боятся попадания воздуха в систему. Обратной стороной являются очень шумные устройства, которые лучше всего устанавливать подальше от жилых помещений.
По типу установки различают:
- Погружные насосы
Они имеют водонепроницаемый корпус и полностью погружаются в воду на глубину до 10 метров. Их отличает высокий КПД и надежность. Недостаток — сложность установки таких станций.
- Поверхностные насосы
Это самая распространенная конструкция. Их устанавливают на поверхности и подключают к источнику водоснабжения с помощью труб или шланга, другой конец погружают на глубину до 9 метров. Такие станции просты в установке и удобны в использовании. Основная проблема — необходимость установки в теплом помещении. Если дачный участок или дом не используется для проживания зимой, станцию необходимо демонтировать и перенести на хранение в отапливаемое помещение.
По типу водоснабжения различают:
- Системы резервуаров для хранения
Их отличает доступная цена и повышенная мощность, что гарантирует длительный срок подачи воды при ее отсутствии у источника. Недостатки: низкое давление, возможность затопления помещения при блокировке поплавка, регулирующего уровень воды.
- Гидравлические аккумуляторные станции
Они компактны и надежны, просты в установке и обеспечивают хороший напор воды. Но, из-за малой емкости аккумулятора, они не могут обеспечить длительную подачу воды в случае проблем с ее источником.
Как правильно выбрать насосную станцию?
Насосная станция для водоснабжения дома
При выборе насосной станции для домашнего водоснабжения важными характеристиками являются производительность и напор. Первый влияет на возможность активировать несколько точек подбора одновременно. Второй касается возможности обслуживания многоэтажных домов.

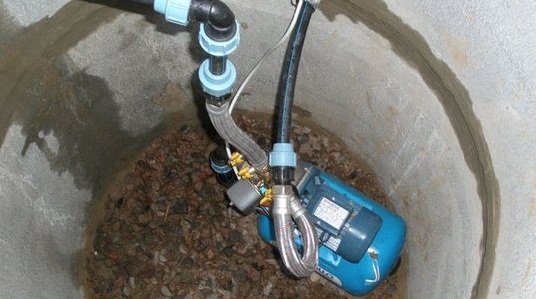

Если насос используется круглый год, его необходимо устанавливать в месте, где температура не опускается ниже нуля. Обычно насос устанавливают в подвале или непосредственно в кессоне или колодце.
Рисунок 2. Насосная станция при работе издает много шума, поэтому желательно установить ее в кессоне вне здания. Однако кессон необходимо утеплить и заглубить, чтобы насосная станция зимой не промерзала. Установка насосной станции в кессон также целесообразна при глубоком погружении воды, поэтому насос будет располагаться ближе к водоносному горизонту, что положительно скажется на его производительности.
важно обратить внимание на следующий момент. Если насос устанавливается ниже уровня первого этажа, следует учитывать разницу между высотой первого этажа и местом, так как может потребоваться высоконапорная насосная станция.
Следует отметить, что насосная станция при работе издает много шума. Поэтому при его установке в доме необходимо провести звукоизоляцию или выбрать модель с низким уровнем шума.
Насосная станция для полива участка
Главная особенность насосной станции для орошения участка — более высокий расход воды, чем дома. При использовании автоматических систем орошения вся территория орошается одновременно, то есть несколько точек водоразбора работают одновременно. Следует отметить, что устройства для полива дождевой водой требуют напора и расхода воды.
Рисунок 3. Если насосная станция используется для забора воды из резервуара, она должна быть оборудована механическим фильтром грубой очистки, который защитит насос от загрязнений, содержащихся в резервуаре. Конец всасывающей трубы должен быть оборудован обратным клапаном.
Остальные особенности насосной станции для полива участка менее критичны.
Какой станции для дома отдать предпочтения на основе рекомендаций
Есть оценка оборудования, по которой можно понять, какая продукция заслуженно пользуется уважением потребителей. Сегодня список выглядит так:
- Марина АПМ 100.25. Страна-производитель — Италия. Мощность — 1,1 кВт, допустимая глубина размещения — 25 м, ориентировочная стоимость — 12000 рублей, максимальная производительность — 2400 литров в час;
- НС Gardena 4000/5 Classic. При небольшой мощности (всего 0,85 кВт) он развивает поразительные 3400 л.с. Цена тоже доступная и составляет около 9000 рублей;
- Grundfos JP 2 PT Еще одна замечательная итальянская модель. Максимальная глубина добычи — 8 м, рабочая производительность — до 3 кубометров в час. Существенным недостатком агрегата является то, что он не подходит для сухих помещений. Стоимость: до 8000 рублей;
- Джилекс Джамбо. Продукция этой кампании достойна всего модельного ряда. Завод-поставщик готов предложить хозяйственные комплексы (около 3 500) для обеспечения минимальных потребностей и более дорогие и функциональные устройства (до 14 000;
- AL-KO HWA. Ключевым преимуществом такого устройства является глубина добычи, которая достигает 50 м. При скромной цене в 7,5 тыс. Эта модель оснащена защитой от перегрева, «умной» автоматикой и массой других не менее полезных деталей;
Нет причин сомневаться — это оптимальные системы водоснабжения, при выборе комплекса водоснабжения на них нужно обращать внимание.
Назначение основных частей станции
Назначение насосной установки хорошо известно — увеличение количества воды из заглубленного источника и подача в дом под давлением по напорному трубопроводу. Из вышесказанного следует, что технически насосная станция представляет собой электронасос, снабженный дополнительными элементами, позволяющими ему работать в автоматическом режиме. Отсюда следует, что расходно-напорные характеристики станции определяются насосом, входящим в ее состав.
Блок автоматики предназначен для контроля давления в водопроводе дома. Это может быть относительно простой механический (с комплектом пружин), пневматический или электронный датчик давления с двумя настройками: нижним и верхним порогом. Иногда т.н. Автоматическая «Струя», устанавливающая начало каждого забора воды из кранов. В любом случае этот блок активирует и деактивирует всасывание воды из насоса путем запуска / остановки приводного двигателя.
Гидроаккумулятор представляет собой полый цилиндр с эластичной «грушей» (резина, пластик), внутри которой он заполняется водой во время работы станции. Этот элемент предназначен:
- уменьшение количества запусков насоса;
- для гашения гидроудара;
- создание оперативного водоснабжения;
- поддерживать давление внутри системы при выключенном насосе.
Устройство гидроаккумулятора.
Работает аналогично мембранному расширительному бачку закрытой системы отопления: при заполнении водой, подаваемой насосом, «груша» расширяется, сжимая воздух между собой и стенками стального бака до тех пор, пока давление жидкости не достигнет верхнего пороговое значение для автоматической работы. Однако «груша» гидроаккумулятора постоянно подвергается частым переменным нагрузкам (в отличие от мембраны расширительного бачка). Следовательно, он должен быть намного прочнее, хотя его термостойкость может быть ниже.
Гидроаккумулятор достаточной емкости позволяет реже включать / выключать насосный агрегат. Ведь износ электродвигателя и насоса происходит не из-за длительной эксплуатации, а из-за частых пусков / остановок. Внутри дома можно набирать воду до тех пор, пока избыточное давление воды в системе остается выше нижнего порога.
Многие домовладельцы (дачники) не понимают назначения гидроаккумулятора. Стремясь сэкономить бюджет, они строят автономный водопровод, подключив обычный садовый насос к блоку автоматизации, надеясь, что последний поддерживает давление воды прямо в трубах. Да, таким образом можно поддерживать стабильное значение. Однако гидроаккумулятор выполняет очень важную функцию: он ослабляет (смягчает) гидравлические удары в системе, т. Е. Большие перепады давления воды в трубопроводах, вызванные колебаниями расхода. Это явление возникает при открытии кранов, когда создается сильный и сильный напор воды. Гидравлический удар значительно сокращает срок службы трубопроводов и клапанов. Частые скачки давления могут повредить краны и другие водопроводные системы.
Насосы и эжекторы
В комплектных станциях используются насосные агрегаты со следующими типами насосов:
- центробежные (одноступенчатые — одно рабочее колесо, многоступенчатые — несколько рабочих колес);
- вихрь.
Самый известный и распространенный тип центробежных насосов, относящийся к типу динамических насосов, с постоянным соединением входа жидкости с выходом. Вход перекачиваемой жидкости расположен на оси агрегата, выход — на максимальном удалении от оси. Внутри рабочей камеры находится крыльчатка из двух параллельных дисков с центральным отверстием, между которыми расположены лопатки по окружности под постоянным углом по отношению к спицам. Вращаясь, они придают частицам жидкости вращательное движение, вызывая эффект центробежной силы (отсюда и название!), Отбрасывая жидкость к периферии рабочей камеры, где находится выходное отверстие. Вблизи оси образуется область вакуума с низким давлением, обеспечивающая постоянный отсос жидкости.
Напорная характеристика центробежного насоса H = f (Q) существенно нелинейна (напор быстро падает) в области высоких расходов Q. Многоступенчатые центробежные агрегаты лишены этого недостатка, для которых характерно следующее: большая мощность, высокий максимальный расход, низкий уровень шума, что позволяет устанавливать оборудованные ими станции прямо внутри дома.
Линия знаменитых станций Aquario с одноступенчатыми центробежными насосами, насчитывающая около трех десятков модификаций, имеет диапазон мощности агрегатов от 550 Вт до 1150 Вт, диапазон максимальных расходов Q_max от 40 л / мин до 80 л / мин min, диапазон максимальных напоров H_max от 38 м до 54 м.

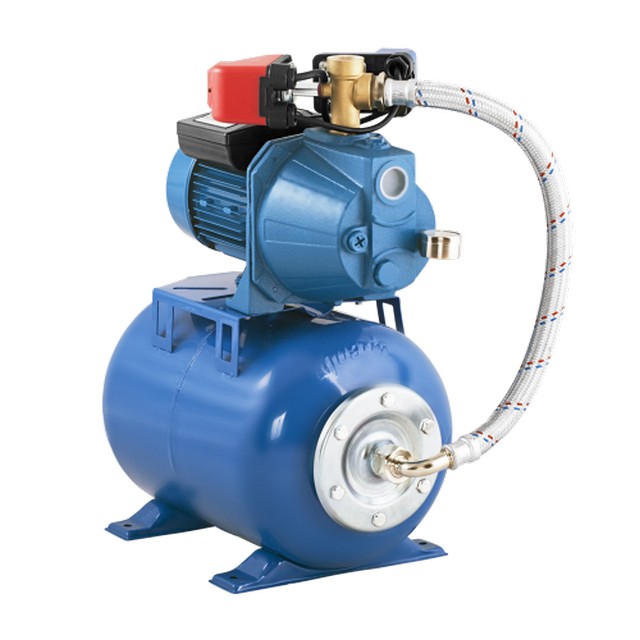

Станция Aquario с одноступенчатым центробежным насосом.
Вихревой насос также относится к динамическому типу, но жидкость протекает через него по кольцевому рабочему каналу, охватывающему периферию рабочего колеса, напоминающего шестерню. Отличительной особенностью этого механизма является близкое расположение впускного и выпускного патрубков, однако при переключении с первого на второе жидкость течет по всей длине кольцевого канала, закручиваясь множеством завихрений (отсюда и название). Напорно-расходная характеристика вихревого насоса H = f (Q) строго линейна во всем диапазоне изменения расхода Q.
Любой вихревой насос очень чувствителен к песку в воде, максимальный размер твердых частиц не должен превышать 0,1 мм (центробежные агрегаты не критичны для частиц размером до 1 мм). Производители не рекомендуют устанавливать их на водные источники с песком: песчаные колодцы, подземные колодцы. Эти механизмы очень просты в эксплуатации и ремонте, легко разбираются / собираются домашними мастерами и отличаются невысокой стоимостью.
Линия вихревых насосных станций Aquario, имеющая девять модификаций, имеет диапазон мощности агрегатов от 430 Вт до 760 Вт, диапазон максимальных расходов Q_max от 35 л / мин до 40 л / мин, диапазон максимальных напоров. H_max от 35 м до 55 м.
Станция Aquario с вихревым насосом.
Высота всасывания насосных станций
Вода из открытых водоемов у ее поверхности находится под воздействием атмосферного давления, величина которого выражается в метрах водяного столба равна 10 м (1 а = 10 м водяного столба). Даже если предположить, что внутри рабочей камеры центробежного насоса (близко к оси) возникает абсолютный вакуум (это уж точно не так!), То разница давлений между точкой забора воды и насосом не будет превышать 1 атм. Оказывается, высота 10 м от уровня оси насоса является теоретическим пределом подъема (самовсасывания) жидкости таким насосом.
Станции Aquario с центробежными насосами характеризуются максимальной высотой всасывания 8 м, которая является суммой высоты вала насоса над поверхностью 0,5 м и глубины воды 7,5 м. 5 м).

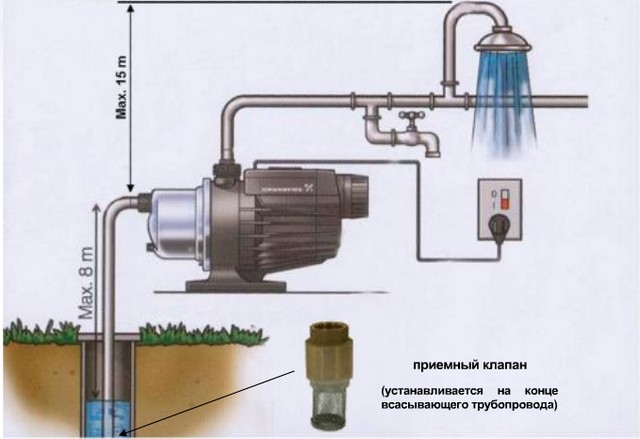

Высота всасывания типичного центробежного насоса.
Высота самовсасывания центробежного агрегата может быть увеличена с помощью встроенного эжектора. Это дополнительный, так называемый струйный насос, размещенный внутри рабочей камеры основного механизма, увеличивающий его самовсасывающую способность. Станции Aquario, оснащенные насосами со встроенным эжектором, имеют высоту всасывания 9 м.
Эжектор (самодельный / покупной) можно разместить снаружи насоса, опустив его внутрь бачка на водозаборник. При этом от насоса станции к водозабору идут два трубопровода, образуя циркуляционный контур, включающий основной блок и эжектор. Небольшая часть забираемой воды непрерывно циркулирует по кольцу, создавая зону высокого давления на выходе внутри эжектора благодаря специально созданной форме потока, а также зону низкого давления перед боковым всасывающим отверстием, через которую проходит основная вода поток непрерывно добавляется внутри корпуса устройства, который добавляется к небольшому циркуляционному потоку. Таким образом, высота всасывания может быть увеличена до 10-15 м и более (хотя и за счет некоторого снижения эффективности станции).
Схема подключения внешнего эжектора.
Настройка
Как регулируется водопроводная станция своими руками?
В нем настроено три параметра:
- Давление наддува мембранного бака (т.е давление воздуха в нем при отсутствии воды);
- Давление зажигания электродвигателя насоса;
- Прекратите давление.
Последние два параметра позволяют гибко адаптировать насосные станции водоснабжения к потребностям хозяина: их регулировка позволяет выбирать между стабильным напором воды в водопроводе и минимальной частотой включения помпы.
При минимальной разнице давлений открытия и закрытия давление воды в кранах будет практически неизменным, но помпа будет включаться каждую минуту. При увеличении перепада давления напор значительно изменится, поскольку гидроаккумулятор опустеет, но ресурс насоса значительно увеличится.
За установку, разрыв под крышкой реле давления отвечают две гайки:
- Большая гайка регулирует давление закрытия. Поворот по часовой стрелке увеличивает значение параметра;
- Меньшая гайка отвечает за перепад давлений включения и выключения. И в этом случае для увеличения дельты нужно гайку повернуть по часовой стрелке.
Элементы автоматических реле
Открыть для настройки реле давления
Давление в мембранном баке должно быть на 1/10 ниже пускового давления насоса. Эта простая инструкция поможет избежать перебоев в подаче воды.
Если соотношение этих давлений изменить на обратное, произойдет следующее:
- Пока в мембранном баке остается хотя бы несколько миллилитров воды, давление в системе водоснабжения больше или равно давлению нагнетания, и насос остается выключенным;
- Как только оставшаяся вода переместится в водопровод, давление моментально упадет до нуля;
- Только после этого включается насос и давление воды снова начинает расти.
Для снижения давления перекачки достаточно найти штуцер на корпусе мембранного бака (обычно он скрыт под пластиковой или металлической крышкой) и выпустить через него часть воздуха. Для повышения давления в бак закачивают воздух обычным велосипедным или автомобильным насосом (как вариант — компрессором).
Перекачка цистерны автомобильным компрессором
Секреты гидроаккумуляторов
Согласно нормативным документам (САНПиН, ГОСТ) вода внутри мембранных аккумуляторов систем горячего и холодного водоснабжения не должна контактировать со стенками стальных резервуаров. Поэтому мембрана таких устройств имеет форму мешочка («груша»).
Производители предлагают большой ассортимент таких устройств емкостью от 2 литров до 1000 литров и выше. Однако в компактных насосных станциях наибольшей популярностью пользуются гидроаккумуляторы номинальной емкостью от 18 до 50 литров. Важно знать: реальный объем воды, который может быть помещен в такую емкость, примерно в два-три раза меньше ее номинальной вместимости. Если станция монтируется на бак емкостью 24 литра, то запас воды будет 8-12 литров. Это особенность всех мембранных баков независимо от производителя.
При проектировании водопровода выбирайте мощность насоса, соответствующую необходимому максимальному расходу. Однако продолжительность максимального диапазона обычно невелика. Правильно подобрав емкость бака, можно снизить производительность насоса до среднесуточного значения, покрыв пиковые затраты на гидроаккумулятор.
«Груша» гидроаккумулятора.
Большинство производителей мембранных баков дают рекомендации по определению объема гидроаккумулятора в виде следующей формулы:
- VGA = 16,5 Qmax (Pmax + 1) (Pmin + 1) / n (Pmax — Pmin) (P0 + 1), (l)
где это находится:
- Qmax — средний расход насоса, равный расчетному расходу воды в системе, л / мин;
- Рmа — верхний порог давления, сигнализирующий о необходимости выключения насоса, бар;
- Рmin — нижний порог давления, сигнализирующий о необходимости включения насоса, бар;
- Р0 — регулирование давления воздуха внутри бака, нормально регистрируемое (Рмин — 0,5), бар;
- n — максимально допустимая номинальная частота пусков насоса (обычно n = 12–15), 1 / ч.
Пример: необходимо рассчитать емкость аккумулятора системы с расчетным расходом 10 л / мин при нижнем и верхнем порогах давления соответственно 1 и 3 бар.
VGA = 16,5 · 10 (3 + 1) (1 + 1) / 15 (3-1) (0,5 + 1) = 29,3 литра.
Максимальное количество воды в гидроаккумуляторе «груша» рассчитывается по формуле:
- Vacqua = VGA (Pmax — Pmin) / (Pmax + 1), л
Пример: необходимо рассчитать объем воды в 30-литровом гидроаккумуляторе при Pmax = 4 и Pmin = 1,5 бар.
- Вода = 30 (4 — 1,5) / (4 + 1) = 15 литров.
Критерии выбора станции водоснабжения для дома
На рынке современного сантехнического оборудования представлен огромный ассортимент насосных станций с различными техническими характеристиками. Поэтому у многих домовладельцев, желающих самостоятельно обустроить личный водопровод, возникает закономерный вопрос: «Как выбрать насосную станцию для частного дома?». Выбирая оборудование, подходящее для конкретной ситуации, необходимо обращать внимание на его эксплуатационные и технические показатели.
Высота всасывания и вид станций подачи воды
Одним из основных показателей, характеризующих различные типы насосных станций, является высота всасывания воды. Этот показатель во многом зависит от типа работы насоса, которым оснащена станция.
К водяным насосам относятся:
- Центрифуга.
- Вихрь.
Оба типа насосов также могут быть:
- Одноступенчатый.
- Многоступенчатый.
- Со встроенным или удаленным выталкивателем.
От этих показателей зависит высота всасывания и напор, создаваемый в системе. Одноступенчатые и многоступенчатые модели отличаются практически бесшумной работой и предназначены для подъема воды с глубины примерно 7-8 м. Многоступенчатые модели обладают улучшенными техническими характеристиками, что позволяет создать в Сети более мощный напор.
Если нужно подавать воду с большей глубины, лучше приобрести вариант с эжектором. Его особенность заключается в отводе части потока воды, подаваемой во всасывающий патрубок.
Благодаря этому решению можно значительно увеличить высоту подъема. Для моделей со встроенным эжектором этот показатель достигает 10 м, а с выносным — до 35 м. Недостатки эжекторного насоса — повышение шума при работе и более высокая цена.
Глубина колодца на вашем участке более 35 м, поэтому оптимальным вариантом будет совместить станцию с погружным насосом.
Объём накопительного бака
Каждая насосная станция оснащена накопительным баком разного размера. Позволяет создать запас воды во внутренней сети, а также уменьшить количество циклов включения / выключения насоса. Степень износа его механизмов зависит от частоты включения насоса.
Второй фактор выбора — средний расход воды в доме. Чем больше в доме точек водоснабжения и чем больше жителей, тем больше должен быть объем накопителя.
Смачивающий бак благодаря своей конструкции позволяет поддерживать необходимое давление в водопроводе даже при выключенном насосе. Внутри находится резиновая мембрана, которая растягивается при наполнении резервуара водой. После выключения насоса он сжимается, выталкивая скопившуюся воду в сеть.
Стоимость накопительного бака прямо пропорциональна его объему, что напрямую влияет на общую стоимость станции. Средний размер гидробаков 30-50 литров, но в продаже есть модификации от 18 до 100 литров и более. (Расчет объема — инструкция)
Технические характеристики
Основными эксплуатационными и техническими характеристиками водопроводной станции, помимо напора всасывания, являются создаваемый напор и максимальная производительность. Эти показатели всегда указываются в паспорте продукта. Поэтому зная, на какой напор рассчитана ваша водопроводная система и какую максимальную производительность может обеспечить скважина, выбрать подходящую модель насосной станции не составит труда.
Некоторые думают, что чем мощнее станция, тем лучше. Но это далеко не так. Чрезмерно мощный аппарат создаст в сети избыточное давление, что может вызвать разрыв труб и соединительных стыков, преждевременный выход из строя сантехнического оборудования. Если производительность насоса больше, чем дебит скважины, высока вероятность того, что он выйдет из строя до того, как будет компенсирован расход воды.
Требуемый напор можно рассчитать, добавив следующие показатели:
- Среднее давление, на которое рассчитан трубопровод в барах,
- Глубина забора воды из колодца до уровня насосной установки.
- Высота подачи воды на самой высокой отметке розыгрыша.
- Длина трубопровода от скважины до станции, деленная на 10.
В результате мы получаем показатель среднего давления, необходимого для вашего дома. Стандартные квартирные станции обеспечивают напор в пределах 35-70 м. Производительность насоса измеряется в м3 в час. Подбирать станцию необходимо таким образом, чтобы подавать воду во все точки водозабора в доме, но она не должна превышать долговую продуктивность приточной скважины по ее характеристикам.
Материалы изготовления
Насосные станции могут быть выполнены из разных материалов. От этого напрямую зависит сила и продолжительность их работы. Поэтому в магазинах часто можно встретить устройства с одинаковыми эксплуатационными и техническими показателями, но с разной ценой.
Например, резервуары для хранения станции могут быть изготовлены из стали или нержавеющей стали. Последний устойчив к коррозии и прослужит намного дольше, чем обычный стальной лист. При этом нержавеющая сталь в несколько раз дороже своего ржавого аналога.
Внутренние узлы и агрегаты более дорогих моделей выполнены из нержавеющих цветных металлов: алюминия, меди, бронзы. Все эти металлы обладают высокой прочностью, но также и высокой ценой, что также влияет на общую стоимость оборудования. Станции среднего ценового сегмента включают детали из чугуна и стали. Самые дешевые варианты изготавливаются с использованием большого количества пластиковых деталей. В результате их стоимость самая низкая, но и надежность их совсем невысока.
Автоматика станций
Каждая станция систем водоснабжения, в отличие от обычного насоса, снабжена рядом автоматических устройств. В первую очередь, это реле, связанное с манометром и отвечающее за поддержание определенного давления в системе водоснабжения. Когда уровень давления падает ниже отметки, установленной на реле, оно автоматически включает насос. При достижении максимальной точки электрическая цепь размыкается и насос выключается.
В насосные станции помимо реле и манометра входит датчик с сухой трубой. Если вода в трубопроводе пропадет, он самостоятельно отключит насос во избежание поломки. Другой датчик предназначен для остановки электродвигателя при его перегреве. Это позволяет уберечь насос от возгорания при длительной эксплуатации. Как только температура двигателя превышает определенную отметку, реле отключает его, пока не остынет.
Способ установки
Водную станцию можно установить двумя основными способами:
- С насосом для подъема поверхностных вод.
- С глубоким погружным насосом.
Первый вариант располагается в изолированном помещении — подвале или специальной постройке возле колодца. Этот вариант относительно прост в установке и может быть установлен вручную. Станция глубоких скважин предназначена для забора воды из глубоких артезианских скважин. Водоподъемный потенциал такой станции достигает нескольких сотен метров, и установку такого сложного оборудования лучше доверить специалистам.
