Принцип работы насосной станции и ее комплектного оборудования обеспечивают защиту от внешних факторов и возможность бесперебойного водоснабжения даже в случае отключения электроэнергии.

Назначение и принцип работы насосной станции

Домашняя насосная система предназначена для подъема воды с глубины 8 метров и подачи ее во все водопроводные точки в коттедже. Система работает по следующему принципу:

1. Гидравлический агрегат, установленный между двумя участками трубопровода и подключенный к выходу питания, перекачивает жидкость из источника в специальное накопительное устройство — гидроаккумулятор.
2. При достижении определенного давления в баке насос отключается. Водоснабжение завершено.
3. Как только пользователь открывает кран в доме, жидкость поступает в нужную точку водопровода.
4. При этом снижается давление в гидроаккумуляторе и срабатывает реле зажигания. Насос доливает воду в бак и затем отключается.

Циклы станции постоянно повторяются из-за перепадов давления в резервуаре.

Что входит в устройство насосной станции

Частные водонапорные башни промышленного масштаба часто имеют насосные станции. Но они также используются как домашний компонент. Это говорит о том, что насосы широко используются как на дачных участках, так и на крупных производствах.

При выборе насосной станции лучше отдавать предпочтение уже зарекомендовавшим себя и известным производителям (брендам

Устройство насосной станции состоит из основных функций, которые должен выполнять агрегат. В состав устройства входят следующие компоненты:

• Водозаборник — нужен для подачи воды. Его находят в колодце или колодце. Оборудован водозаборной сетью для фильтрации. Сетка блокирует крупные частицы, которые могут попасть в трубопровод вместе с водой. Там же обратный клапан. В свою очередь необходимо остановить обратный поток воды. Это случается, когда падает давление или перестает работать сам насос;
• Линия всасывания. Это пространство между водозаборником и насосом;
• Манометр с реле давления. Насос центробежного давления осушает трубопровод, по которому вода поступает из источника. В это время происходит интенсивное повышение и повышение давления, которые имеют критические показатели. Манометр и реле в это время оптимизируют работу насосной станции. С их помощью устройство включается или наоборот выключается при достижении значений критических показателей;
• Эжектор насосной станции;
• Танки. От них вода поступает в трубопровод.

Каждый элемент имеет свои функции, и каждый элемент важен для единообразного функционального функционирования системы. Поэтому важно приобретать проверенные и качественные насосные станции. Лучше покупать станции известных брендов. Так вы обезопасите себя от подделок.

Гидростанции с накопителями: обзор конструкции

Такие блоки были построены совсем недавно, но сегодня они считаются несколько устаревшими как морально, так и технически. Принцип работы насосной станции для дома основан на перекачке воды из водопроводной ямы (колодца или колодца) в емкость достаточного размера, которая, как правило, находится в самой высокой точке системы, то есть , на чердаке дома.

Принцип работы НС с гидроаккумулятором

Для справки! Объем контейнера рассчитывается исходя из количества людей и необходимости. Если это жилой дом, где вода нужна только для личных нужд, на человека в сутки требуется около 200 литров воды. Если у вас есть приусадебный участок, то в теплое время года на 6 соток уходит 1,5-2 кубометра в месяц.

Наконец, жидкость течет к месту назначения (ванная, краны и т.д.) под действием силы тяжести, а уровень воды в резервуаре для хранения регулируется с помощью специального поплавкового клапана. Вода в баке закончилась, поплавок «упал», активировав таким образом систему пополнения бака. Агрегат заполнен, поплавок поднялся до нужного уровня и «выключил» механизм.

Среди основных преимуществ можно выделить следующие:

1. Высокая энергоэффективность: станция не работает, пока блок не опустеет. Проще говоря, насос не будет включаться после каждого использования воды.
2. Такие установки легко устанавливаются на скважины с малым дебитом, которые закачиваются за короткий промежуток времени. В этом случае резервуар большого объема действует как предохранительное устройство, с помощью которого создается перерыв для статического заполнения колодца.
3. При отсутствии заправочного бака отверстие для сантехники с небольшим зарядом засоряется за несколько месяцев. Поэтому такие агрегаты целесообразно монтировать даже в больших системах с гидроаккумулятором.

Если говорить о недостатках такой системы, то к ним относятся риски «прикрытия» нижних помещений (в случае мансардного расположения это, по сути, все жилье). Благодаря такой конструктивной особенности к верху привода приваривается предохранительная труба, которая выводится за пределы здания.

Что ж, сам агрегат сегодня состоит в основном из инертного полимерного волокна, которое не меняет вкус и запах воды, а также не корродирует в принципе.

Механизм работы станции с гидроаккумулятором

Принцип работы насосной станции с гидроаккумулятором имеет некоторые сходства с описанной выше конструкцией, но с некоторыми изменениями. По такому принципу организована работа всех современных станций. Вместо гидроаккумулятора в данном случае используется гидроаккумулятор, представляющий собой герметичную емкость, разделенную на две зоны эластичной мембраной. Далее в первую полость закачивают воздух, а во вторую — воду.

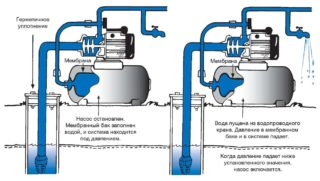

Так схематично можно изобразить принцип работы НС

Соответственно, чем выше уровень воды во второй полости, тем выше давление на выходе из накопительного бака (воздушная масса за эластичной мембраной становится более плотной, благодаря чему она действует как амортизатор). Из этого видно, что насосная станция с гидроаккумулятором позволяет регулировать давление в системе даже тогда, когда аккумуляторная батарея находится в подвале дома. Давление в системе водоснабжения будет обеспечивать сжатый воздух, который давит на мембрану.

Наполнение гидроаккумулятора контролируется специальным датчиком давления, через который включается и выключается насосный агрегат. Эта конструктивная особенность исключает саму возможность протечек из-за переполнения накопительного бака.

Но в то же время устройство и принцип работы насосной станции характеризуются некоторыми недостатками. Одним из основных недостатков таких систем является небольшой объем хранимой жидкости. В среднем такая батарея вмещает около 20-25 литров воды. На отдельные моменты достаточно вымыть руки или ополоснуть изделия, пока такой блок уже не сможет за небольшую плату отремонтировать сантехническую дыру (хорошую или хорошую.

К тому же гидроаккумулятор — устройство дорогое, так как работает при очень внушительном давлении. По этой причине он изготавливается исключительно из стали, что, в свою очередь, рано или поздно приведет к главной проблеме металлических элементов — образованию коррозии. Отсюда разрушение стенок танка. Правда, некоторые производители уже начали изготавливать эти элементы из нержавеющей или оцинкованной стали, которые таким процессам не подвергаются.

Насосные станции со встроенным эжектором

Такие устройства для перекачки воды могут оснащаться гидроаккумуляторами, а также простыми гидроаккумуляторами. Их особенность в данном случае скрыта на чертеже всасывающего блока самого насосного устройства.

Точная схема подключения, показывающая основные компоненты

Вода из водопровода поднимается по трубам, где создается разрежение. В этом случае условия для подъема жидкости создает специальный насосный агрегат — эжектор, через который перекачивается воздух, газированная вода и, наконец, 100% жидкость. Присутствие воздуха в воде может достигать около 25%.

Насос в сочетании со встроенным эжектором всегда центробежный — он работает благодаря имеющейся крыльчатке. Аналог типа вибрации просто не выдерживает таких объемов воздуха в полости трубы. В результате такое устройство начинает сильно шуметь при перекачке воды и способно поднимать жидкость из колодца, глубина которого составляет до 10 М. Кроме того, насос, оснащенный встроенным эжектором, практически не производит реагируют на наличие песка в перекачиваемой воде.

Принцип работы насосной установки со встроенным эжектором практически идентичен другим системам с аналогичным функционалом.

С выносным эжектором

Кроме того, потребителям предлагаются насосы с переносным эжектором, который вместе с двумя трубами опускается в колодец или колодец. По трубке вода поступает в эжектор, что приводит к созданию всасывающей струи. Эта конструкция существенно уступает классическому эжекторному насосу по производительности.

Такие насосы «боятся» наличия в системе воздуха и песка. К тому же их эффективность намного ниже. Но с другой стороны, станцию ​​с подобным насосом можно без проблем разместить в доме, даже если колодец находится на расстоянии 20-40 метров.

Сравнительная таблица параметров работы насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Работа и особенности блока управления

Задача автоматики управления насосной станцией — контролировать давление в системе и включать / выключать двигатель гидронасоса по мере необходимости. Для этого в блок управления входят манометр и реле. Первый контролирует текущее давление, а второй управляет насосом.

Основными элементами реле являются две пружины. Большой сконфигурирован так, что замыкает контур при самом низком давлении в мембранном баке, когда в нем мало воды. А меньший контролирует максимальное давление, размыкая контур при достижении последнего.

Реле давления автоматически запускает насос станции, когда давление падает, например, до 1,4 бара, и выключает его, когда достигается максимальное значение, указанное производителем. Не рекомендуется изменять заводские настройки реле, так как они рассчитаны на пропускную способность клапана.

При приобретении насосной станции для работы в схемах с кратковременной вероятностью кратковременной работы без воды следует обратить внимание на наличие регулятора расхода.

он предназначен для защиты мотора от перегрева при отсутствии воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на уменьшение расхода.

Технические характеристики

Независимо от глубины колодца (8,10, 15 или 20 метров) все насосные станции делятся на бытовые и промышленные. Для частного дома используется бытовая техника. Однако они могут иметь разные эксплуатационные характеристики. Чтобы ваш агрегат отвечал потребностям семьи в воде, а также параметрам сантехнической конструкции, при выборе необходимо обращать внимание на следующие технические характеристики:

• мощность оборудования, измеряемая в ваттах;
• производительность устройства в кубометрах в час (эта характеристика выбирается после определения потребности жителей в воде);
• высота всасывания жидкости или максимальная отметка, до которой насос может поднять воду (эти характеристики зависят от глубины водозабора, например, для скважин глубиной 15-20 метров агрегат с показателем не менее 20-25 м необходимо и для скважин глубиной 8 метров устройство величиной 10 м);
• объем аккумулятора в литрах (бывают агрегаты объемом 15, 20, 25, 50 и даже 60 литров);
• напор (в этой характеристике необходимо учитывать не только глубину расположения зеркала грунтовых вод, но и длину горизонтального трубопровода);
• дополнительные функции защиты не помешают (защита от «сухого хода» и перегрева);
• также важно учитывать тип используемого насоса. Например, в колодце установлен погружной насос, поэтому он не шумит во время работы, но его ремонт и обслуживание затруднены. Наземный агрегат легче обслуживать и ремонтировать, но он издает больше шума во время работы.

Чтобы облегчить выбор подходящего агрегата для загородного дома, приведем примерные технические характеристики такого устройства:

Установка насосной станции в колодец?

• мощность устройства должна быть в пределах 0,7-1,6 кВт;
• в зависимости от размера семьи достаточно станции мощностью 3-7 кубометров в час;
• высота подъема зависит от глубины колодца или колодца;
• объем гидробака на одного человека — 25 литров, при увеличении членов семьи объем накопительного бака также должен увеличиваться пропорционально;
• выбор устройства по максимальному давлению следует производить с учетом глубины водопроводной конструкции, длины горизонтального трубопровода, ведущего от агрегата к дому, а также высоты дома (при наличии расхода воды указать на верхние этажи: ванные или санузлы);
• ничего страшного, если устройство защищено от работы всухую. Особенно это важно для сантехнических конструкций с неустойчивым уровнем воды. Тогда насос не сможет перекачивать всю воду и работать всухую;
• кроме того, для наземной насосной станции потребуется защита от перегрева двигателя. Дело в том, что в погружных агрегатах двигатель постоянно находится в воде, поэтому он эффективно охлаждается. Но двигатель наземной станции может легко перегреться и выйти из строя. Чтобы этого не произошло, требуется защита от перегрева, которая во время работы сработает и отключит насос.

Взаимодействие насоса с гидроаккумулятором

Емкость мембранного бака подбирается с учетом объема расхода воды. Для семейной пары хватит варианта на 25-40 литров, а для семьи из нескольких человек придется подбирать прибор на 100 литров и более.

Баки объемом менее 15 литров рекомендуется приобретать только для сезонного использования на даче. Из-за постоянной откачки воды мембрана внутри них быстро изнашивается.

В исходном состоянии воздух закачивается в гидробак через штуцер (воздушный клапан), который создает давление 1,5 атм. Во время работы в мембрану под давлением закачивают воду, сжимая «запас» воздуха. Когда кран открыт, сжатый воздух выталкивает воду.

Считается, что чем больше резервуар, тем дольше прослужит насосное оборудование, так как количество циклов включения / выключения будет уменьшаться. Однако бак большого объема стоит немало.

По правилам гидробак подбирается на основании расчетов, исходя из заданных производителем давлений включения и выключения, фактического расхода воды при одновременном включении точек водозабора.

Запас жидкости в гидробаке обычно составляет около одной трети от общего объема бака. Все остальное пространство отдано сжатому воздуху, который необходим для поддержания постоянного давления воды в трубах.

Если гидроаккумулятор интегрирован в систему водоснабжения, чтобы минимизировать риски, связанные с резервуарами для воды, можно выбрать небольшой резервуар. В этом случае имеет значение не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего принимают на себя удар, сглаживая последствия.

Производительность насоса должна соответствовать объему мембранного бака (на емкость 20-25 литров рекомендуется брать гидронасос на 1,5 м3 / час, на 50 литров — 2,5 м3 / час и на один бак на 100 м3 / час литров — не менее 5 м3 / час).

Автоматическая насосная станция работает в двух циклах:

1. Сначала вода закачивается в гидроаккумулятор насосом из водозабора, создавая в нем избыточное давление воздуха.
2. При открытии крана в доме мембранный бак опорожняется, после чего автоматика перезапускает насосное оборудование.

Устройство гидроаккумулятора для водонасосной станции предельно просто. Он состоит из металлического корпуса и герметичной мембраны, разделяющей все внутреннее пространство на две части. В первом содержится воздух, а во втором перекачивается вода.

Насос перекачивает жидкость в мембранный бак только при падении давления в системе до показателей в районе 1,5 атм, при достижении установленного значения максимального высокого давления станция отключается (+)

После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что вода, выдавленная давлением воздуха на мембрану, начинает постепенно перетекать в водопровод. В какой-то момент резервуар опорожняется до такой степени, что давление ослабляется. После этого насос снова включается, запуская цикл насосной станции по новой.

Когда резервуар пустой, стенка диафрагмы сжимается и прижимается к входному фланцу. После включения гидронасоса мембрана расширяется под давлением воды, сжимая воздушную часть и увеличивая давление воздуха в ней. Именно это газожидкостное взаимодействие через изменяющийся барьер лежит в принципе работы мембранного резервуара насосной станции.

Типы и виды, особенности подключения

Основная часть этого оборудования — насос. Именно его тип определяет их основные технические характеристики. Насосы и пойдет речь.

Поверхностные и погружные

Большинство станций, поставляемых сборочными заводами, оснащены поверхностными насосами. Устанавливаются на одной раме с гидроаккумулятором и группой управления. К насосу подключается трубопровод, который опускается в источник: колодец, колодец и т.д. Этот вариант хорош тем, что его можно использовать в узких колодцах: диаметр трубы может быть 32 мм, что тоже нормально для самой узкой ямы. Но такие системы могут поднимать воду с глубины примерно 7-10 метров.

Схема водоснабжения частного дома с насосной станцией с поверхностным насосом

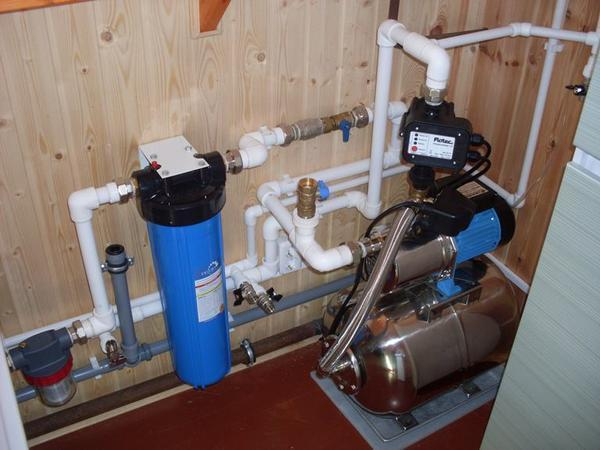

При установке такого оборудования необходимо установить фильтр и обратный клапан на конце подводящего трубопровода, погруженного в воду. Требуется фильтр (сетка), так как насосы требуют качества воды, а обратный клапан предотвращает слив воды во время перекачивания. Без этих двух частей система неэффективна.

Если скважина глубокая, потребуется установка погружного насоса или выносного эжектора. В этом случае эжектор опускают в колодец или колодец, к нему подключают две трубы. Остальное оборудование находится на поверхности. С такой системой вода может подниматься с глубины 40-45 метров.

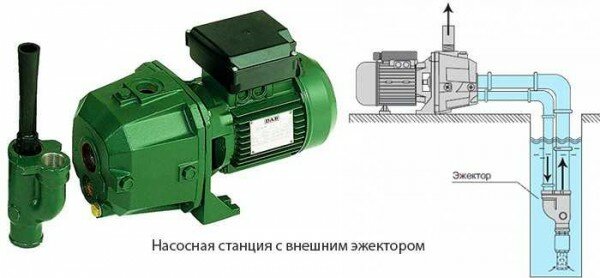

Насосная станция с внешним погружным эжектором позволяет забирать воду из глубоких скважин или колодцев глубиной 40-45 м

Недостатком этой системы является то, что ей не нравится присутствие воздуха в трубах (шлангах), из-за чего запуск системы — досадное и ответственное мероприятие.

Тихие и шумные

Внутренняя конструкция насосов также отличается. Уровень шума при работе зависит от их конструкции.

• Вихрь. Всасывающая сила создается лопастями внутри корпуса. Эти насосные станции для домашнего водоснабжения работают тихо или очень тихо, но они могут поднимать воду только с небольшой глубины. Их можно и нужно устанавливать в жилых домах — они очень не любят перепадов температуры, а при замерзании выходят из строя.
• Центробежные насосы при работе издают много шума, но качают воду с приличной глубины и могут работать при разных температурах, поэтому их можно устанавливать в специально оборудованных колодцах.

О том, как провести воду из колодца или колодца в дом, читайте здесь.

Выбор накопителя

Гидроаккумуляторы воды под давлением (обычные высотные резервуары, позволяющие подавать воду в систему самотеком) все чаще заменяются более современными и эффективными гидроаккумуляторами.

Принцип работы водонасосной станции в обоих случаях остается прежним. При этом несомненными достоинствами гидроаккумуляторов являются возможность размещения рядом с насосом (без подъема их на высоту) и наличие камеры со сжатым воздухом, что позволяет регулировать величину избыточного давления и, следовательно, режим подачи воды в трубопровод. Кроме того, аккумулятор обеспечивает лучшую доступность и стабильность головки.

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем. Если емкость бака за вычетом объема сжатого воздуха составляет 25-40 литров, гидроаккумулятор сможет работать на систему, но уже нельзя рассматривать это как возможность обеспечить большой запас воды в случае аварийное отключение системы. В большинстве случаев устройство насосной станции позволяет без перебоев в работе подключить дополнительный гидроаккумулятор. Если в доме часто прерывается электричество, следует заранее узнать, существует ли такая возможность.

Однако бак высокого давления также имеет явное преимущество. Его наличие позволяет выбрать менее мощный (а значит и более дешевый) насос. Недостатком этого преимущества является невысокая производительность насосных агрегатов малой мощности, а значит, он будет заполнять резервуар медленно, то есть резервуар должен иметь большой объем.

Выбираем место на даче для установки насосной станции

важно заранее, еще до покупки насосной станции в магазине, определиться с местом ее установки. Размер участка и расстояние от дома или источника воды могут сыграть важную роль при выборе агрегата. Возможны три варианта установки насосной станции:

• в непосредственной близости от источника воды (колодца или колодца);
• непосредственно на территории загородного дома (подходят только модели тихих станций);
• в дополнительных садовых комнатах на даче.

Внимание! При любом выбранном варианте, если насосная станция будет эксплуатироваться зимой (при отрицательных температурах воздуха и почвы), необходимо проложить трубы водопровода в грунте ниже уровня промерзания и изолировать их в местах, в которых выйди из земли и войди в дом. Использование насосной станции зимой возможно только при ее установке в отапливаемом помещении. Если вы не пользуетесь дачным участком зимой, насосную станцию ​​необходимо полностью разобрать до наступления морозов и перенести в закрытое помещение. Остаточную воду в последнем случае необходимо слить со станции.

Конструкция винтовых насосов

Конструкция винтового насоса предельно проста. Ранее этот тип насоса использовался для перекачивания только очищенных жидкостей. Но в процессе усовершенствования и оптимизации сфера их применения расширилась.

Комплектный винтовой насосный агрегат:

• ротор;
• статор;
• мотор;
• рамка.

Ротор — главный компонент этого механизма. Имеет спиралевидную форму со специфическими подходами. Их количество определяет производительность насоса.

Статор, в отличие от ротора, представляет собой внутреннюю спираль со специфическими проводниками. Чаще всего его делают из металла или эластомера. Его внутреннее пространство разделено на несколько изолированных частей и уплотнено резиновыми прокладками.

Движущую функцию выполняет двигатель. С помощью шарнира он приводит в движение ротор.

Источник секционного винтового насоса с прогрессивной разверткой https://rupumps.com

Принцип работы винтового насоса

Вращатель (ротор) приводится в действие взаимодействием двигателя и сцепления. Вращаясь внутри статора, он качает жидкость и выводит ее наружу. Происходят процессы всасывания и откачки жидкости.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить ряд преимуществ при использовании:

• возможность подачи воды при отсутствии электроэнергии,
• стабильность давления в системе,
• компактность и небольшой вес сложного оборудования,
• возможность выбора места установки,
• экономичность эксплуатации за счет увеличения срока службы элементов системы водоснабжения и снижения затрат на электроэнергию за счет своевременного включения и выключения насосного агрегата,
• жизнь оборудования.

Чем хороша насосная станция без гидроаккумулятора

Насосную станцию ​​без гидроаккумулятора можно встретить на многих дачных участках. Его главное отличие от гидроаккумуляторных насосов — это, как вы могли заметить, отсутствие гидроаккумулятора.

Если у насоса его нет, скорее всего, он работает с накопительным баком. Это второй тип насосной станции. Это старая постройка, но до сих пор используется на дачных участках. Количество воды в резервуаре можно определить по поплавку, помещенному в резервуар. Когда объем воды упал до предельных значений, в это время активируется датчик. В это время он подает сигнал о начале откачки воды.

Резервуар для хранения очень большой, поэтому его используют все реже.

К недостаткам системы можно отнести:

• Низкое давление воды;
• Большой размер бака;
• Сложность установки;
• Накопительный бак должен быть установлен выше уровня насоса;
• При выходе из строя датчика перелива вода может затопить дом.

Главное достоинство такой помпы — невысокая стоимость. Аккумулятор стоит недешево, поэтому без него можно сэкономить.

Насосная станция без гидроаккумулятора с накопительным баком — прошлый век. Дачники не рекомендуют покупать его, если есть возможность купить насос с гидроаккумулятором. Несмотря на невысокую стоимость таких насосов, вы рискуете затопить дом водой. Поэтому такие насосы лучше не покупать.

Какое выбрать насосное оборудование

Заводские насосные станции оснащены поверхностным водяным насосом, часто с внутренним или внешним эжектором. Однако гидроаккумуляторы также могут использоваться с погружным насосным оборудованием, но для них используется несколько иной технический термин «насосная система».

При работе в паре со станцией мембранные баки могут быть меньше, чем у систем с погружными насосами. Это связано с тем, что погружные насосные установки имеют меньше включений / выключений в час, чем наземные насосные установки.

Поверхностные насосы с внутренним эжектором имеют серьезные ограничения по глубине забора воды. Они способны поднимать воду только с высоты 7-8 метров. Однако они создают мощный напор на выходе с водяным столбом 40-60 метров (4-6 бар).

Параметры системы автоматического водоснабжения

Неотъемлемым этапом строительства дома за городом является обустройство водопровода. Самое простое решение — подключение к централизованному водопроводу. Но не у всех есть такая возможность. Вот почему важно знать, как правильно организовать автономную систему.

Станция автоматического водоснабжения — это оборудование, которое включает в себя гидроаккумулятор, насос, манометр и автоматику.

Ключевой компонент — насос. Именно благодаря ему можно откачивать воду из колодца или колодца. Выбирая водопроводную станцию, нужно обращать внимание на ее параметры:

• Представление;
• Власть;
• Тип насоса;
• Уровень давления;
• Объем аккумулятора;
• Система защиты от сухого ухода.

лучше всего устанавливать насосную станцию ​​в сухом месте, доступном легко и быстро

К достоинствам автономной системы водоснабжения можно отнести большой выбор устройств. Но следует учитывать, что у каждой марки есть свои недостатки. Модель следует выбирать с учетом потребностей: глубины колодцев и частоты использования станции.

В чем достоинства насосной установки с гидробаком

Насосный агрегат является составной частью автономной системы водоснабжения. Обеспечивает подачу воды из колодца или колодца, раздача воды дальше по коттеджу осуществляется за счет работы самого насоса, использования бака для воды или применения гидроаккумулятора.

Гидропневматическая водоподъемная установка и напорный резервуар для воды предназначены для поддержания постоянного давления во внутренней системе водоснабжения

Использование только одного насоса при разводке воды по коттеджу чревато множеством проблем. При такой схеме автономного водоснабжения насосное оборудование вынуждено постоянно включаться / выключаться, из-за чего резко сокращается срок его службы. А в ситуации с отключением электричества жилище полностью остается без воды.

Для уменьшения износа насоса и защиты дома при авариях в электрических сетях в систему водоснабжения дома включается дополнительный накопитель. Это может быть резервуар для воды на чердаке, из которого вода самотеком течет к сантехнике, или аккумулятор давления, искусственно поддерживаемый в сети (он же мембранный резервуар или гидробак).

В обоих случаях включается насос, чтобы сформировать запас воды в баке. Только во втором случае запас создается автоматически системой контроля давления. При этом накопительный бак позволяет создать запас воды на случай отключения электроэнергии, а система с гидробаком вообще не будет работать без электричества. Однако после заполнения привод становится очень тяжелым и при установке на чердаке требует усиления потолка и теплоизоляции.

Вариант мембранного бака удобнее и практичнее. Принцип работы водопровода с такой насосной станцией основан на искусственном поддержании давления воды в трубах. Сам насос, перекачивающий воду из водозабора, включается только для наполнения бака. Кроме того, его подача в систему осуществляется с помощью сжатого воздуха.

Гидравлический насос насосной станции, установленной в подвале, работает по принципу всасывания, что позволяет использовать его только с неглубокими водоносными горизонтами или со скважинами с естественным противодавлением воды

В отличие от версии с расширительным бачком, гидропневматический агрегат более компактный. Кроме того, использование мембранного гидроаккумулятора обеспечивает отсутствие гидроударов в сети и постоянное давление в водопроводах, а также упрощает обслуживание системы водоснабжения потребителей в частном доме.

Единственный недостаток насосных станций с гидроаккумулятором — летучесть. Резервуар для воды часто бывает небольшого размера, 25-50 литров. Насос необходимо часто включать, чтобы заполнить его, а когда свет не горит, воды не хватает на слишком долгое время. Для исключения подобных ситуаций желательно запастись автономным генератором.

Правила установки оборудования

Для работы оборудования обязательное условие наличия питания. Необходимо провести линию до точки, где будет установлена ​​станция, желательно, чтобы точка подключения (розетка) имела степень защиты не ниже IP44.

Подключите и настройте оборудование после прочтения руководства, прилагаемого к этому устройству.

Для дома с круглогодичной жизнью рассмотрим оптимальные схемы установки автоматической насосной станции водопровода. Для этого существует ряд критериев, которые необходимо учитывать перед установкой оборудования:

• Место, где он будет установлен.
• И как это будет использоваться.

Если планируется работа зимой, то помещение, где будет установлена ​​станция, необходимо утеплить и проветрить. Независимо от места установки температура в помещении должна быть не менее +5 градусов.

На оборудование не должны воздействовать перепады температур, мороз, помещение следует проветривать, так как скопление конденсата также негативно сказывается на работе.

Также можно сделать кессон — это небольшая конструкция для насосного оборудования, в которой проводится гидроизоляция, он утеплен, стены облицованы звукоизолирующими материалами.

Под кессоном в землю выкапывается глубина до 2,5 метров, где монтируется насосная станция. Это хороший вариант для установки водопровода: оборудование располагается ниже уровня промерзания почвы, внутри установки будет постоянно поддерживаться положительная температура.

При проведении забора воды в скважину обсадная колонна обрезается немного выше дна кессона. В трубу колодца опускается насос, который поднимает воду в гидроаккумулятор.

Трубы укладываются в траншеях ниже глубины промерзания почвы в этом регионе, и для уменьшения глубины траншеи трубы могут быть изолированы, что позволит сократить объем земляных работ

Обязательным условием является изоляция системы или установка оборудования непосредственно внутри дома, так как установка выходит из строя при замерзании.

Для насосной станции независимо от места установки делается жесткое основание, обратите внимание, основание должно быть выше уровня пола.

Когда устройство установлено в доме, возникает проблема шума на рабочем месте. Как тогда установить водопроводную станцию, если мотор помпы издает много шума, предлагается рассмотреть два варианта:

• установить антивибрационные опоры;

• сделать звуконепроницаемую коробку.

Если планируется сезонное использование, например, для полива или в доме, где вы не живете круглый год, то все просто.

Можно устроить небольшой ящик, который нужно немного подкопать, сделать навес там, где установлено оборудование, если есть какое-то помещение, например сарай, то можно и туда поставить, но не забываем про вентиляция и цоколь.

Станция снята на зиму.

Как выбрать для частного дома или дачи?

Технические характеристики, которые подскажут, какую насосную станцию ​​выбрать.

Параметры	Описание
Представление	Определяется мощностью устройства. Важно знать реальные возможности источника (потока). Производительность указана в техническом паспорте. Оптимальным решением будет установка производительностью до 6 тыс. Л / ч
Власть	Учитывается несколько факторов: длина пути от зеркала до насоса, количество клапанов (точек), высота подъема воды и ресурс источника. Бытовые водопроводные устройства имеют мощность от 0,6 до 1,5 Вт
Гидроаккумулятор	Чем выше его объем, тем выше цена. Необходимо понимать, что в случае его большого объема насос будет включаться не так часто, а в случае отключения электроэнергии будет достаточный запас воды. Меньшее количество циклов переключения существенно влияет на продолжительность работы. Помимо его установки нужно знать, как подключить погружной насос к ГА
Глубина всасывания и высота подачи воды	Учитывается, насколько далеко будет установлен аппарат от колодца, то есть горизонтального участка. Также учитывается сопротивление в трубах, фильтре грубой очистки и вентиле (обратке). Поэтому устройство для колодца должно иметь запас хода 15 %
Материал корпуса	Водяные агрегаты для колодцев имеют разные корпуса: чугун, нержавеющая сталь, металл и плотный ПВХ. Корпус из полипропилена не ржавеет и не издает много шума. Под механическим воздействием пластик может сломаться. Некоторые типы станций имеют стальной корпус. Он издает много шума и может резонировать. Практически бесшумный чугун. Считается, что лучшие устройства сделаны из нержавеющей стали. Их высокая стоимость полностью окупается качеством
Фильтр	это важный элемент, который может защитить насос от проникновения различных частиц
Защита от сухого хода и перегрева	Автоматика значительно продлит срок их службы. Если в подающем трубопроводе нет воды (по разным причинам), специальное реле выдает сигнал на отключение насоса. Кроме того, устройство оснащено реле перегрева. Особенно актуально при большом расходе воды на высокой скорости
Автоматизация	Автоматическое погружное устройство исключает вмешательство и контроль системы. Важно правильно его установить. Если его используют дома или в деревне на сезонной основе, лучше всего использовать ручное управление. Поэтому перед подключением автоматики определитесь, что вам больше подходит
