Циркуляционные насосы для отопительной системы: грамотное бесперебойное отопление и технические характеристики

Общие и основные характеристики циркуляционных устройств систем отопления

В основном циркуляционные насосы используются во всех системах отопления, помогают подавать жидкость, устанавливаются внутри корпуса. Общие и основные параметры такой продукции:

• Производительность: показывает, сколько жидкости циркуляционный насос может пропустить через себя за один час работы в системе отопления. Все зависит от гидравлического сопротивления линии.
• Голова — по-другому гидравлическое сопротивление. С его помощью определяется максимальная высота, на которую насос поднимет весь столб воды.
• Присоединительные размеры обычно выбираются следующим образом: выбор следует производить с учетом диаметра подключаемых труб отопления и длины корпуса.
• Максимальная температура. Основная задача таких насосов — перекачивать нагретый теплоноситель. Лучше выбрать устройство, выдерживающее максимальную температуру 110 градусов.
• Производитель — этот параметр тоже важен в работе. Лучше всего покупать товары у надежных поставщиков.

Выбор циркуляционного насоса — правила?

Когда вы получили необходимые параметры желаемого товара, можно приступать к выбору модели. Может показаться, что чисто теоретически подойдет любой насос, который ни в чем не уступает уже рассчитанным техническим характеристикам. При выборе необходимо учитывать следующие рекомендации специалистов:

1.
   Постарайтесь как можно больше изучить понравившуюся модель. Лучше всего выбирать насос с рабочей точкой, которая обычно наиболее близка к графику.
2. необходимо выбирать насос с невысокой производительностью, так как он будет потреблять ненужную электроэнергию, а также создавать ненужный шум.
3. Производительность следует рассчитывать исходя из максимальной нагрузки при самой низкой температуре наружного воздуха. Если кажется, что насос потребляет слишком много энергии, выберите менее мощный.
4. В настоящее время все современные устройства имеют три скорости. Переключая их, вы можете оптимизировать работу всей системы отопления.

Достоинства и недостатки

Преимущества включают:

• Возможность нормализовать работу системы, организовать равномерное и стабильное движение теплоносителя.
• Возможность смены режима работы, что позволяет экономить топливо.
• Высокая скорость передвижения позволяет в короткие сроки отапливать помещение.
• Некоторые дефекты конструкции трубопроводов можно исправить после запуска циркуляции.
• Надежность, работоспособность в сложных условиях.
• Долговечность, нетребовательность, долговечность.
• Возможность выбрать удобную и подходящую по характеристикам модель.

Недостатки устройств:

• Для работы насос должен быть подключен к источнику питания.
• Увеличивается потребление электроэнергии, что потребует дополнительных затрат.
• В случае внезапного отключения электроэнергии циркуляция охлаждающей жидкости прекращается.
• Покупка и установка устройства в систему также потребует определенных затрат.

Способы подбора насоса

Наиболее правильный способ — провести полный гидравлический расчет и точно определить основные параметры насоса — развиваемый напор и производительность. Так проектируется централизованное теплоснабжение кондоминиумов и промышленных зданий.

С методикой инженерных расчетов знакомы далеко не все мастера, занимающиеся монтажом автономных систем водоснабжения, не говоря уже о простых домовладельцах. Как выбрать циркуляционный насос для отопления самым простым способом:

1. В случае замены старого изношенного агрегата приобретается новый с такими же параметрами. На первый план выходят цена и качество продукта.
2. Закажите для теплотехника чертеж системы отопления дома. Ниже мы объясним преимущества этого варианта.
3. Рассчитайте необходимый напор насоса самостоятельно, используя упрощенный метод.
4. Поверьте в многолетнюю практику наших специалистов и покупайте прибор, руководствуясь их советами.

Котельная изготовила наш специалист Владимир Сухоруков. Удобный доступ ко всему оборудованию, включая насосы

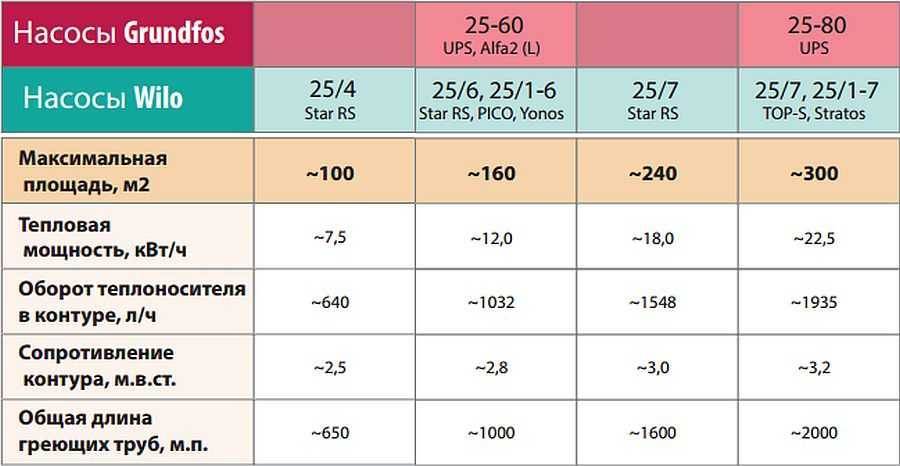

Рекомендации экспертов. В загородных домах и квартирах площадью до 250 м² достаточно бытового насоса, развивающего напор 4 м водяного столба или 0,4 бара. На площадь 250… 500 м² лучше купить более мощный агрегат с напором 6 м (0,6 Бар), свыше 500 м² — 8 м вод. Ст. Изобразительное искусство.

Заказ инженерных расчетов и разработка схемы стоит денег, но окупится с лихвой. Когда вы устанавливаете отопление самостоятельно или нанимаете рабочих, запчасти и оборудование на всякий случай покупаются с приличной наценкой. Разумный проектировщик четко обосновывает, зачем нужен насос малой мощности и труба меньшего диаметра. В результате будет экономия материалов и, в будущем, затрат на электроэнергию.

Разновидности насосов, применяемых в схемах автономного теплоснабжения

Если вы просто доверяете цифрам или хотите проверить установщиков, выберите тепловой насос в соответствии с вашими собственными расчетами, используя следующий метод. Не забудьте сверить расчетные характеристики агрегата с рекомендациями специалистов — скорее всего, результат будет таким же.

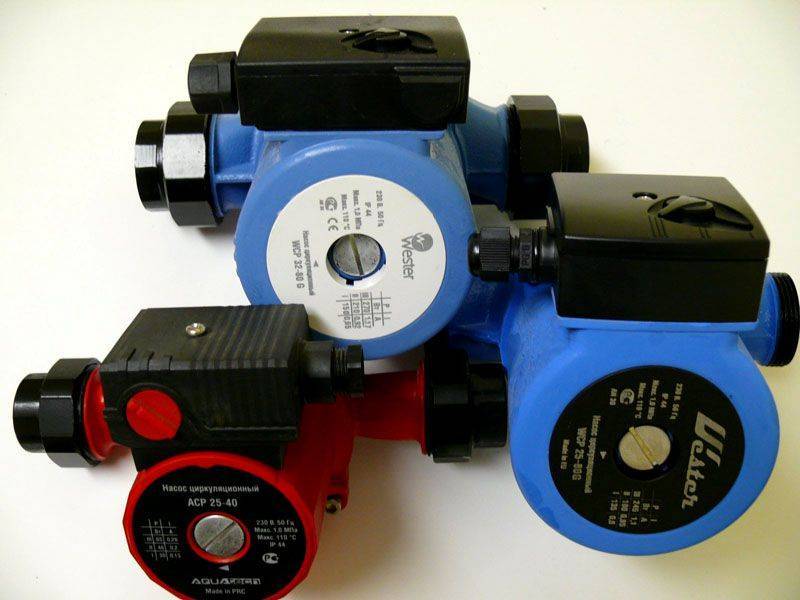

Самые ходовые модели насосных агрегатов

Производители предлагают широкий спектр оборудования разной мощности, предназначенного для перекачивания жидких сред с разными параметрами. Но нас интересуют только проточные модели, которые работают в сетях отопления и горячего водоснабжения дома.

Как отличить циркуляционные агрегаты от центробежных и других насосов:

• посадка — электродвигатель и крыльчатка установлены в одном корпусе, патрубки выходят по бокам нижней части (не по центру);
• наличие «мокрого» ротора, что значительно снижает шум вращения крыльчатки;
• 2 типоразмера с монтажной длиной 130 и 180 мм;
• условное отверстие патрубков — 15, 20, 25 и 32 мм, соединение — стыковое (резьбовое);
• паспортное давление — 0,4, 0,6 и 0,8 бар.

Указанные параметры легко определить по этикетке продукта. Пример: Цифры в названии Wilo Star-RS 15/4 обозначают внутренний диаметр соединительных труб 15 мм и напор 4 м водяного столба (0,4 бар). Пример 2: Grundfos ALPHA2 25-60 подсоединяется к трубам DN 25 и развивает давление 0,6 бар (6 метров).

Ссылка. Некоторые производители предлагают обширные продуктовые линейки. Немецкая марка Wilo предлагает циркуляционные насосы с напором 2, 4, 6, 7 и 8 мВт. Изобразительное искусство. Но «популярными» моделями остаются «четверка» и «шестерка», реже — «восьмерка».

насос с мокрым ротором

Конечно, есть и более мощные насосы, давление в которых достигает 1… 10 бар, но в частных домах они не используются. Небольшие агрегаты длиной 130 мм с трубами ½ и ¾ «обычно устанавливаются внутри котлов, большие (18 см, 1 ¼ и 1») врезаются в тепловую сеть.

Проведение расчетов основных характеристик оборудования

Правильно подобранная конструкция будет работать качественно, обеспечит высокий КПД и сэкономит энергозатраты. Большинство циркуляров имеют разную скорость. Поэтому потребитель выбирает ту модель, которая может переключаться на другие скорости и оптимально обогревать все помещение.

На мощность циркуляционного насоса влияет необходимое давление в системе и расход теплоносителя. Для расчета этого параметра необходимо умножить удельную теплоемкость на разницу температур воды, а затем разделить количество тепловой энергии на полученное выше значение. Также это значение можно рассчитать по-разному. Для этого коэффициент 3,6 умножается на количество тепловой энергии, полученной путем умножения удельной теплоемкости жидкости на разницу температур. После того, как все расчеты произведены, отклик измеряется в кг / ч. Чаще всего ответ отображается в м3.

Пример расчета оборудования. Источник https://sovingener.ru

Для расчета давления необходимо показатель сопротивления умножить на длину трубопровода, затем прибавить сопротивление к полученному отклику и разделить на выражение, полученное после умножения значения плотности воды и ускорения. Если система уже работает, этот параметр можно рассчитать иначе. Для этого умножьте сопротивление прямой трубы на общую длину трубы и на коэффициент умножения. Все необходимые отчетные данные можно посмотреть в книгах или в Интернете.

При этом следует учитывать, что приобретаемое оборудование имеет запас по давлению жидкости. Это значение составляет около 10%. Большинству потребителей необходимо установить в систему циркулярную книгу. Чтобы все работало эффективно, нужно выбрать привод с соответствующими параметрами.

Ознакомиться с особенностями расчета основных параметров вы можете на видео

самостоятельно подсчитать, сколько тепла теряется через внешнюю конструкцию, проблематично. Пользователь должен знать, какой материал используется, его толщину и характеристики. В таблицах используются средние коэффициенты, рассчитанные для разных помещений. Для расчета производительности оборудования используется следующая формула: тепловую мощность необходимо разделить на значение, полученное путем умножения коэффициента удельной теплоемкости и разницы между температурой теплоносителя на входе и выходе.

Место установки

Универсального монтажного положения нет. Наиболее частая позиция — после расширительного бачка.

Если в некоторых комнатах дома ощущается ухудшение отопления, необходимо установить насос на входе трубы в комнату.

Преимущества циркуляционных приборов

До 1990 года системы отопления в частных домах в основном проектировались и строились без насосов. Теплоноситель перемещался по трубам самотеком, а его циркуляция обеспечивалась конвективными потоками жидкости при нагревании в котле. Системы естественной циркуляции используются и сегодня, хотя и не так часто.

Экономичные твердотопливные котлы выпускаются без встроенных насосов, так как производитель не знает параметров отопительного контура. Для таких систем требуется покупка водяного насоса

Теперь движение теплоносителя осуществляется принудительно с помощью водяных насосов, которые имеют ряд преимуществ:

1. Снижение нагрузки котла за счет уменьшения разницы температур на входе и выходе.
2. Равномерное распределение тепла в помещениях за счет одинаковой температуры теплоносителя по всей длине нагревательных колец.
3. Возможность оперативного регулирования температуры охлаждающей жидкости.
4. Быстрый прогрев отопительной системы при запуске холодного котла.
5. Прокладка трубопровода с уклоном в сторону котла не требуется, что обеспечивает самопроизвольное движение теплоносителя.
6. Возможность использования тонких труб, занимающих часть внутреннего пространства квартиры.
7. Мощность насоса дает возможность нагнетать в отопительный контур давление, достаточное для подачи теплоносителя на несколько этажей выше.
8. Применение запорной арматуры на отдельных контурах тепловых сетей.
9. Возможность интеграции насоса в систему автоматического регулирования котла.

Обладая множеством преимуществ, циркуляционные устройства также имеют два недостатка — это зависимость от электроснабжения и дополнительные затраты на электроэнергию.

Но недостатки легко компенсируются: установка водяного насоса позволяет сэкономить 10-20% топлива, а доля стоимости электроэнергии в общих расходах на отопление составляет всего 3-5%. Кроме того, на случай частых отключений электроэнергии есть возможность установить ИБП, который обеспечит автономную работу котла и насоса на определенный период.

Советы по выбору устройства для системы теплого пола в доме

Как выбрать насос для теплого пола? Сегодня рынок в основном представлен насосами CO со стандартной производительностью около 40 л / мин (около 2,5 кубических метров / час) и давлением до шести метров. Скорость потока прямо пропорциональна напору.

При покупке следует понимать, что указанный на насосе расход 40 л / мин не всегда будет соответствовать реальному расходу. Потому что последнее зависит от мощности напольного блока или самой системы. Большое количество длинных контуров снижает скорость потока.

управлять этим легко с помощью двух графиков: теоретический (для всех аналогичных насосов) — n. 1, а реальная для рассмотренного в примере насоса 2,5 куб.м с напором шесть метров — n. 2.

Чем выше пропускная способность системы, тем ниже давление во всех подключенных контурах. Чем больше контуров закрыто для смесительного узла, тем больше расход.

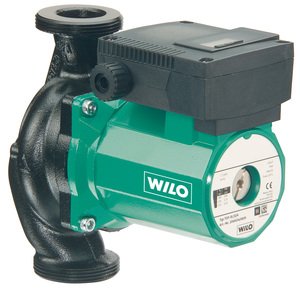

Характеристики циркуляционных насосов для отопления Вило

Циркуляционные устройства Vilo используются для ускорения движения горячей воды, особенно в тех случаях, когда площадь дома достаточно велика, а также есть второй этаж или трубопровод с большой системой разветвлений. Для обогрева домов разработано всего две серии Vilo, которые имеют свои особенности и преимущества.

Преимущества Wilo

Оборудование линейки Vilo имеет множество преимуществ, например, относительно небольшая мощность, то есть не так много электроэнергии будет потрачено зря. Эти устройства предназначены для отопления домов площадью примерно 200-750 м2. Еще одно преимущество — материал, из которого изготовлено колесо: оно изготовлено из технического полимера, устойчивого к длительному воздействию как низких, так и высоких температур.

Преимущества оборудования Vilo:

• Трехступенчатое регулирование скорости благодаря ручному переключателю.
• Антикоррозийное покрытие корпуса насоса.
• Подшипники из износостойкого металло-графитового материала никогда не деформируются.
• Доступная цена.

Как выбрать циркуляционный насос для отопления частного дома

Характеристики любого оборудования подбираются с учетом условий его будущей эксплуатации. Как выбрать насос для отопления частного дома? Вы можете использовать справочные таблицы, которые предоставляют необходимую информацию в зависимости от баланса конструкции. Если этот вариант вам не подходит, стоит провести расчет, который позволит получить более точные значения.

выбрать насос довольно сложно

Расчёт производительности помпы

Производительность насоса можно рассчитать по следующей формуле:

G = M / ΔТ × Cт, где:

• M — мощность котла, который будет использоваться для отопления дома, Вт;
• ΔТ — разность температур в отопительном контуре;
• St — коэффициент, зависящий от удельной теплоемкости теплоносителя.

Мощность котла можно найти по формуле

Мощность котла можно определить исходя из того, что на каждый м² коттеджа или загородного дома требуется мощность 100 Вт, для многоквартирных домов — 70 Вт. При наличии дополнительной теплоизоляции наружных стен мощность получается умножением 50 кВт на площадь дома. Для холодных регионов расчетное значение для частных домов увеличено до 175 Вт, для многоэтажных — до 101 Вт.

При расчете мощности котла учитываются теплопотери

Если расчет производительности циркуляционного насоса занимает слишком много времени, мы предлагаем воспользоваться калькулятором. Выбирая желаемые позиции и вводя недостающие данные, получается желаемое значение.

Калькулятор расчёта производительности циркуляционного насоса

Напор устройства

От этого параметра зависит, сможет ли насос преодолеть силу, создаваемую гидравлическим сопротивлением системы отопления. Если вертикальный подъем компенсируется силой, создаваемой в нисходящих участках контура, то трубы, клапаны, теплообменники и другие элементы создают значительное сопротивление. Это значительно усложняет процедуру расчета.

Давление циркуляционного насоса определяется умножением длины отопительного контура на удельное сопротивление трубы и коэффициент, который зависит от количества запорных клапанов, термостатов и других элементов системы.

Головка устройства должна быть достаточной

Приглашаем уважаемых читателей воспользоваться калькулятором, специально разработанным нашей командой.

Калькулятор расчёта напора циркуляционного насоса

Расчёт мощности циркуляционного насоса для системы отопления

Для увеличенного расчета циркуляционного насоса для системы отопления можно воспользоваться следующей формулой:

N = Nc / DT, где

• N — требуемое значение;
• Nк — мощность котла, используемого для отопления дома;
• ДТ — разница температур в прямом и обратном контурах. В большинстве систем она не превышает 15 ° C.

Мощность зависит от разницы температур между прямым и обратным контурами

На что еще обратить внимание

При выборе подходящей модели необходимо также обратить внимание на использование циркуляционного насоса. Для периодического включения оборудования зимой достаточно маломощной бюджетной модели

В этом случае помпа будет выполнять вспомогательную функцию. При большой длине трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Такая система потребовала бы мощной модели, которую можно было бы использовать постоянно.

Производители предлагают агрегаты, конструкция которых позволяет изменять скорость их работы. В большинстве случаев это трехступенчатая регулировка. Пользователь может выбрать оптимальный режим работы системы отопления исходя из погодных условий. Некоторые модели имеют систему автоматического регулирования мощности.

При выборе также следует обратить внимание на:

• максимальное давление в системе. В частных домах он редко превышает 4 атм (при нормальных условиях эксплуатации — около 2 атм);
• материальное тело. Чугун предпочтителен. Дешевле обойдутся изделия с корпусом из термостойкого пластика;
• присоединительные размеры. Может потребоваться переходник;
• наличие и вид защиты. Особенно актуальна защита от перегрева. С его наличием срок службы помпы значительно увеличивается.

Частота включения — важный критерий при выборе

2 Минусы естественной циркуляции

Натуральная форма имеет очень сложную конфигурацию. Это связано с тем, что для его обустройства необходимо использовать разные трубы диаметром от 50 миллиметров и более. Работать с такими конструкциями проблематично, да и стоят они недешево. При установке необходимо соблюдать правильное расположение труб по всей поверхности трассы с учетом угла наклона в сторону котла, что сопряжено с рядом трудностей. К тому же такие биржи будут смотреться не очень привлекательно и скрыть их от глаз практически невозможно.



Даже если правильно спланировать компоновку всех узлов естественной циркуляции, перепад давления при перепаде температур вряд ли будет больше 0,6 бар. Для небольших зданий этого может быть достаточно, но если необходимо сформировать сложную систему с длинными линиями или большими перепадами высоты, уровень давления будет недостаточным. Кроме того, такая система уязвима для различных «непредвиденных обстоятельств», в том числе:

1. 1. Минимальное засорение.
2. 2. Накопление тепла трубки в узком сечении.
3. 3. Кратковременная остановка котельной, которая выведет из строя циркуляционное оборудование и потребует значительных затрат.

Если рассматривать все недостатки естественной циркуляции теплоносителя, то нельзя не упомянуть о полной невозможности использования такой системы вместе с теплыми полами. Конструкция не может нормально функционировать при наличии всех типов запорной или регулирующей арматуры, но таких устройств много в конструкциях теплого пола. В связи с этим необходимо минимизировать количество этих элементов, что станет основанием для ограничения точной регулировки.

Естественная циркуляция теплоносителя происходит с малой скоростью, что приводит к неоправданным затратам из-за потери теплового потенциала. В результате большой процент энергии тратится на нагрев охлаждающей жидкости, и общая производительность значительно снижается.

Большинство потребителей устанавливают в помещениях специальный прибор — циркуляционный насос для систем отопления. К особенностям этого устройства можно отнести множество преимуществ.

Примерная стоимость оборудования

Выбор циркуляционного насоса для системы отопления — дело серьезное. На современном рынке можно встретить модели, которые имеют разную цену. Самыми дорогими считаются товары таких компаний — Grunfos и Wilo, затем DAB, Aquario Sprut. Приведенный ниже прайс-лист доступен на продукцию производителей: «Вихрь», «Калибр», «Оазис», «Неоклима». У каждого устройства свой срок использования, разный вес и другие отличия.

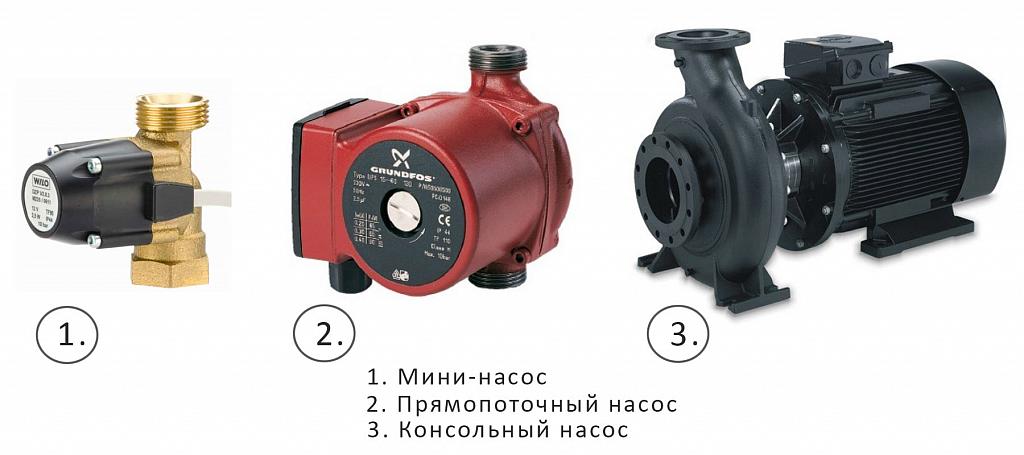

Различные виды дизайнов. Источник https://shop.laris.ua

Запомнить! Некачественные комплектующие могут прослужить период прогрева. Впоследствии может произойти сбой. Поэтому лучше не экономить, а сразу покупать качественный товар.

На рынке есть много устройств, которые могут быть подделками. Покупатель не всегда может отличить копию от оригинала. Чтобы не купить подделку, нужно перед походом в магазин зайти в интернет и внимательно изучить товар на сайте компании. Если продавца правильно расспросить, он может признать, что не знает истинного происхождения товара. Поэтому при желании сэкономить лучше покупать оригинальную б / у конструкцию. Подделку еще можно выпустить сразу с обмотки. Если он сделан из алюминия, то у вас есть дешевая копия.

Характеристики циркуляционного насоса для отопления, лучшие производители и модели

Как повысить эффективность системы отопления? Для этого существует множество способов: от выбора материала для изготовления труб и радиаторов, до увеличения мощности котла. Основным показателем эффективности системы является разница температуры воды на впускном и выпускном коллекторах котла (Δt). Уменьшение этого значения уменьшает количество энергии, необходимое для нагрева воды в системе. Один из способов его реализации — увеличение скорости прохождения теплоносителя по трубам. Для этого устанавливаются циркуляционные насосы, о выборе которых и пойдет речь.

Циркуляционный насос предназначен для принудительного движения воды по системе отопления. На рисунке ниже показана типичная конструкция насоса:

Работа этого устройства основана на использовании центробежной силы. В конструкции задействовано колесо с изогнутыми лопастями, которое крепится к валу электродвигателя. Вода, попадающая на вращающиеся элементы, увеличивает скорость ее движения. После прохождения колеса охлаждающая жидкость попадает в диффузор, где кинетическая энергия преобразуется в потенциальную. Это необходимо для увеличения статического давления.

Типы насосов

Циркуляционные насосы конструктивно делятся на 2 типа:

• «Влажный». Ротор двигателя омывается перекачиваемой жидкостью. Эти модели отличаются невысокой ценой и относительно небольшой емкостью. Устанавливается на индивидуальные системы отопления в частных домах.
• «Сухой». Ротор защищен от воды специальной мембраной. Эти насосы имеют большую производительность и используются в системах с большими объемами теплоносителя.

Перед покупкой циркуляционного насоса нужно выбрать его модель. Для этого следует знать его основные технические параметры и критерии выбора.

Технические характеристики и расчет мощности

Для всех насосов используется единая система маркировки. Укажите следующие параметры:

1. Диаметр соединения. Для бытового использования используются механизмы с размером сопел 25 и 32 мм.
2. Власть. В этом случае укажите максимальную высоту подъема воды — дм (от 40 до 60). Оптимальный напор для одиночной системы составляет от 0,5 до 2,7 м³ / час.

Давление воды, создаваемое насосом, необходимо для преодоления гидравлического сопротивления в трубопроводах. В среднем для участка трубы длиной 10 м требуется напор насоса 0,6 м. То есть для системы отопления общей длиной 70 м напор насоса должен составлять 4,2 м. Расход (производительность) рассчитывается по формуле:

• Q — расход насоса.
• N — мощность отопительного котла.
• Δt — разница температур на входе и выходе из котла.

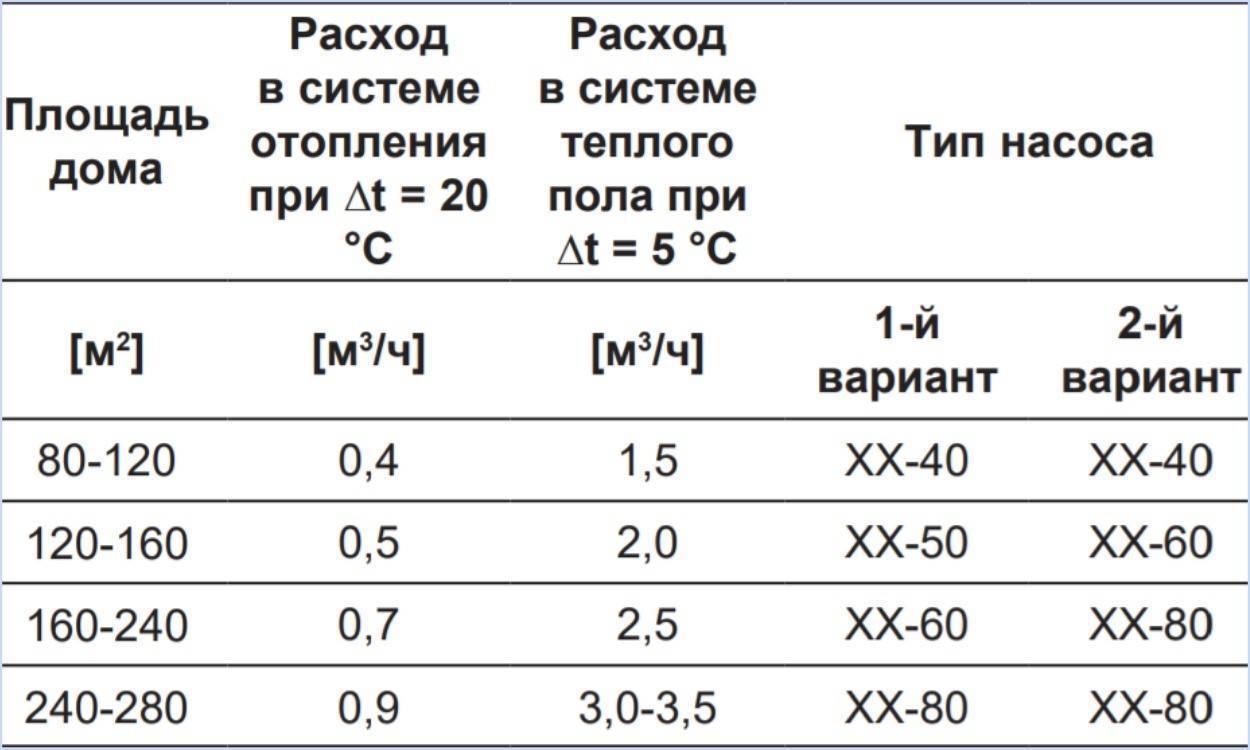

Экспериментальным путем установлены оптимальные параметры насосов для установки в системах отопления домов с различной площадью помещения. Эти характеристики приведены в таблице:

Размер комнаты, м2

После расчета параметров насоса необходимо проанализировать рынок производителей.

Как выбрать циркуляционный насос

Каждый циркуляционный насос имеет ряд технических характеристик. Они подбираются индивидуально под параметры каждой системы.

Подбираем технические характеристики

Начнем с подбора технических характеристик. Для профессионального расчета формул очень много, но для подбора насоса для системы отопления частного дома или квартиры можно обойтись средними расценками:

• Мощность насоса считается равной установленной мощности котла. То есть, если котел 35 кВт, то подбирается насос производительностью 35 л / мин.
• Далее необходимо рассчитать необходимый напор (высоту подъема). В среднем считается, что на 10 метров трубопровода должен быть напор насоса 0,6 м. Чтобы определить, какое давление циркуляционного насоса необходимо для системы, его общую длину необходимо разделить на 10 и умножить на 0, 6 м / с. Например, если общая длина системы отопления составляет, например, 80 м, требуемый напор будет: 0,6 м * 8 = 4,8 м, т.е напор не должен быть меньше в ТУ.
  Выбрать циркуляционный насос для системы отопления можно самостоятельно
• лучше, если скорость движения теплоносителя в системе может измениться. Это позволит вам регулировать теплопередачу в зависимости от температуры наружного воздуха — чем выше скорость, тем больше тепла передается. Поэтому лучше выбирать модели, которые могут работать на нескольких скоростях. Но в любом случае скорость движения теплоносителя не должна превышать 1,6 м / с. Это порог бесшумной работы системы отопления, если быстрее разгонять теплоноситель, появится шум.
• Электрическая мощность циркуляционного насоса подбирается исходя из диаметра труб. Чем меньше сечение трубы, тем больше ее гидравлическое сопротивление. То есть для систем с трубами малого диаметра нужны более мощные насосы.

Выбрать циркуляционный насос для отопления по этим правилам несложно. Элементарные расчеты. Но надо сказать, что это средние цифры. Если ваш дом в какой-то момент сильно отличается от «среднего», вам придется вносить изменения как в сторону увеличения, так и в сторону уменьшения технических характеристик. Например, вы хорошо утеплили дом, ранее приобретенная мощность котла оказалась избыточной. В этом случае есть смысл взять насос меньшей производительности. В обратной ситуации — в доме холодно, когда очень холодно — можно поставить более производительный циркулятор. Это временно решит проблему (в дальнейшем необходимо изолировать или поменять котел).

Подбор модели

Выбирая конкретную модель, обратите внимание на график с напорной характеристикой насоса. На графике нужно найти точку пересечения значений напора и производительности. Он должен быть в средней трети кривой. Если он не попадает ни на одну из кривых (обычно их несколько с разными узорами), возьмите модель, график которой наиболее близок. Если точка находится посередине, возьмите наименее продуктивную (ту, что внизу).

Рабочая точка должна быть в центре графика

На что еще обратить внимание

В технических характеристиках циркуляционных насосов есть много других элементов, на которые стоит обратить внимание. Первый — это допустимая температура перекачиваемой среды. То есть температура теплоносителя. В качественной продукции этот показатель колеблется от + 110 ° С до + 130 ° С. У дешевых он может быть ниже — до 90 ° С (а на самом деле 70-80 ° С). Если ваша система спроектирована как низкотемпературная, это не страшно, но если есть твердотопливный котел, очень важна температура, до которой можно нагреть теплоноситель.

сначала необходимо подобрать циркуляционный насос исходя из характеристик

Стоит обратить внимание на максимальное давление, при котором может работать насос. В системе отопления частного дома она редко превышает 3-4 атм (это для двухэтажного дома), но обычно составляет 1,5-2 атм. Однако обратите внимание на этот показатель.

На что еще обратить внимание, так это на материал, из которого изготовлен корпус. Оптимальный — чугун, самый дешевый — из специального термостойкого пластика.

Тип и размер подключения. Циркуляционный насос может быть резьбовым или фланцевым. Резьба может быть внешней и внутренней — подбираются соответствующие переходники. Присоединительные размеры могут быть: G1, G2, G3 / 4.

Также стоит обратить внимание на наличие защиты. Это может быть защита от сухого хода. В циркуляционных насосах с мокрым ротором это очень желательно, так как охлаждение двигателя происходит за счет транспортируемой среды. Если воды нет, двигатель перегреется и выйдет из строя.

Еще один вид защиты — защита от перегрева. Если двигатель нагревается до критического значения, тепловое реле отключает питание, насос останавливается. Эти две функции продлят срок службы оборудования.

Советы по подключению циркуляционного насоса к системе отопления

Приступая к установке помпы, следует помнить несколько простых, но важных правил:

1. Оптимальное место для установки насоса — участок обратной магистрали непосредственно перед теплогенератором. При таком расположении устройство работает с охлаждаемым теплоносителем, что значительно увеличивает продолжительность его работы. Кроме того, значительно снижается риск проветривания котла.
2. Вентилятор необходимо устанавливать таким образом, чтобы приводной вал устройства располагался горизонтально. Несоблюдение этого правила может привести к значительному снижению мощности агрегата и преждевременному выходу из строя из-за перегрева подшипниковых узлов и других трущихся поверхностей.
3. Сразу за выходным патрубком рекомендуется установить обратный клапан, предохраняющий агрегат от обратного потока теплоносителя.

Правильная установка циркуляционного насоса позволит добиться не только его максимальной производительности, но и эффективной работы всей системы отопления.

4 Плюсы использования насосных устройств

Наличие в системе отопления высокоэффективного насоса делает ее более эффективной и управляемой. Дело в том, что у потребителя есть возможность вручную регулировать как общую работу по помещению, так и в отдельных помещениях или в группах радиаторов. При правильном расчете система будет хорошо работать с различными термостатическими элементами, в том числе:

1. 1. Краны разнонаправленные.
2. 2. Электромеханические регуляторы.
3. 3. И другие.

При желании можно разделить отопление на несколько зон, давая больше тепла одним комнатам и меньше остальным. Кроме того, с помощью такого устройства появляется возможность отключить конкретную комнату, и это не внесет никакого дисбаланса в общую функциональность. В случае естественного кровообращения это невозможно.

С помощью насосного оборудования собственник здания может использовать любые дополнительные устройства или теплообменники, в том числе радиаторы, конвекторы в любой конфигурации, контурах конструкций теплого пола и так далее.

Правильно оборудованная система принудительной циркуляции демонстрирует лучшие показатели эффективности, что полностью оправдывает затраты на монтажные работы и финансовые затраты на электроэнергию. Весь отопительный контур становится дешевле и менее сложен в исполнении. При желании потребитель сможет самостоятельно поставить небольшие трубы, спрятать их в стенах или полах и произвести другие манипуляции.

Наличие принудительной циркуляции позволяет не ограничиваться количеством ответвлений, их удаленностью и другими техническими характеристиками системы. В зависимости от этих характеристик достаточно выбрать подходящий насос, который сможет перекачивать определенный объем теплоносителя и будет демонстрировать достаточный напор.

Еще одно ключевое преимущество принудительной циркуляции — долговечность и отсутствие сложного ухода. Если отдельные диски выходят из строя, их можно легко заменить самостоятельно.

Особенности насосов Вило TOP-S

Такие модели предназначены для помещений площадью до 1400 м2. С помощью этих устройств можно обеспечить ускоренную циркуляцию теплоносителя во всех системах отопления. Характеристики:

Оборудование может работать в диапазоне от -20 до +130 градусов, иногда можно поднять температуру до 140 градусов, но не более.

1. Труба присоединяется через фланец или резьбу.
2. Максимально допустимое давление: 6, 10, 6/10, 16 бар (одинарная версия).
3. Три скорости переключения.
4. Расширены функции сигнализации, двигателя и индикации.
5. Теплоизоляционный кожух.

Плюсы и минусы Вило

Отрицательных отзывов о циркуляционных насосах Vilo практически нет, но очень высок риск купить подделку, отличить ее от настоящей практически невозможно. Оборудование требуется для следующих преимуществ:

1. Эти устройства долговечны.
2. Есть несколько ступеней защиты.
3. скорость двигателя можно изменить вручную.

Разновидности насосов для циркуляции воды

Возникает естественный вопрос, какой насос выбрать для бытовых целей? Устройство для откачки воды представляет собой электродвигатель с расположенной на его валу крыльчаткой. При вращении его лопастей за счет возникновения центробежных сил в потоке перекачиваемой жидкости создается необходимое рабочее давление. Электродвигатель состоит из корпуса, неподвижного статора и вращающегося внутри него ротора.

Корпуса агрегатов изготавливаются из чугуна, стали, алюминия, латуни или бронзовых сплавов. Роторы изготавливаются из стали или керамики. Если вращающаяся часть контактирует с перекачиваемой жидкостью, такую ​​конструкцию насоса называют «мокрой», иначе — «сухой». Это основные типы рассматриваемого устройства, помимо этого они часто отличаются типом блока питания и другими эксплуатационными характеристиками.

В каком случае удобны насосы с сухим ротором?

Основным преимуществом насосов с сухим ротором является их высокий КПД около восьмидесяти процентов. Однако они требуют регулярного обслуживания во время работы, поскольку твердые частицы в потоке жидкости могут повредить уплотнительные кольца и вызвать утечку оборудования. К тому же насосы этого типа при работе издают много шума, по этой причине их следует устанавливать в отдельном помещении.

Понятно, что насосы с сухим ротором удобно использовать в крупных тепловых сетях, где большое значение имеет экономия электроэнергии, определяемая высокой производительностью данного типа оборудования. Владельцам небольших частных домов сложно проводить регулярное обслуживание, не всегда удается выбрать отдельное помещение для установки, да и продуктивность — не такой важный параметр в жилищных условиях.

Область применения насосов с мокрым ротором

Отличительной особенностью конструкции насосов с мокрым ротором является то, что их вращающаяся часть погружена в воду, что обеспечивает смазку и охлаждение устройства. Электрическая часть статора, на которую подается питающее напряжение, заключена в герметичный стакан. Насосное оборудование этого типа при работе издает очень мало шума, не требует регулярного обслуживания, проста в установке, имеет малый вес и габариты.

Главный недостаток — невысокий КПД, который составляет около пятидесяти процентов. В результате насосы с мокрым ротором используются в системах отопления с короткой сетью труб, которые часто устанавливают в небольших частных домах.

3. Группа компаний «Импульс» («Wester»)

Опыт, накопленный за период активной коммерческой деятельности группы компаний «Импульс» (в конце 90-х годов прошлого века), стал отправной точкой для организации ее производственной базы на территории Российской Федерации. Пропорционально выросла сеть авторизованных сервисных центров. Это позволило привлечь внимание требовательного современного покупателя к разнообразной качественной климатической продукции (от котлов до арматуры) отечественного производства.

Некоторые модели ГК «Импульс»Модель Напор, м / объем, м³ / ч Мощность в зависимости от режима работы, Вт теплоносителя, Ст окружающей среды, SS Способ монтажа / диаметр трубы, (дюйм) Обслуживаемый контур, мЦена, тер.

Вестер WCP 25-40G	4 / 2,5	30-45-65	+ 2… + 110	0… + 40	Филе / 1	66	2127
Вестер WCP 32-60G	6 / 2,7	46-67-93	Филе / 1, 1/4	100	2297
Вестер WCP 25-60G	6 / 2,7	46-67-93	Филе / 1	100	2046

Смотрите видеообзор производственного потенциала Группы компаний «Импульсо»:
